Un rayonnage roulant en panne, c’est une allée bloquée, un accès aux stocks impossible et une chaîne logistique qui s’enraye. Dans un entrepôt industriel ou un dépôt logistique, chaque minute d’immobilisation a un coût direct sur la productivité. Pourtant, la grande majorité des dysfonctionnements rencontrés sur les systèmes de stockage mobile et rayonnages roulants sont identifiables et corrigibles sans intervention extérieure longue, à condition de savoir quoi chercher et comment agir. Ce guide pratique vous donne toutes les clés pour diagnostiquer rapidement les problèmes les plus fréquents, appliquer les bonnes procédures de dépannage, et mettre en place une maintenance préventive rigoureuse pour garantir un fonctionnement continu de vos installations.
Introduction au dépannage des rayonnages roulants
Pourquoi le dépannage est essentiel
Les systèmes de stockage mobile reposent sur une mécanique précise : des bases roulantes, des rails au sol, des mécanismes d’entraînement et des systèmes de verrouillage qui doivent fonctionner en parfaite coordination. Lorsqu’un seul composant est défaillant, c’est l’ensemble du système qui peut se retrouver bloqué. Dans un contexte BtoB — entrepôt, industrie lourde, dépôt logistique — l’indisponibilité d’une rangée entière de rayonnages peut représenter des heures de travail perdues et des retards dans les expéditions. Savoir dépanner efficacement, c’est donc protéger la continuité opérationnelle de l’entreprise.
Un dépannage bien mené va au-delà de la simple réparation ponctuelle : il s’inscrit dans une démarche globale de entretien des solutions de stockage mobile : assurez leur longévité. Identifier la cause racine d’un dysfonctionnement permet non seulement de corriger le problème immédiat, mais aussi d’anticiper les défaillances futures et d’éviter les récidives coûteuses. Une approche structurée du dépannage, combinée à des inspections régulières, peut significativement prolonger la durée de vie des installations.
Principales causes de dysfonctionnements
Les rayonnages roulants sont des équipements robustes, mais leur utilisation quotidienne intensive dans des environnements industriels les soumet à des contraintes mécaniques importantes. Les causes de dysfonctionnement sont multiples : usure progressive des roues et des roulements, accumulation de poussière ou de débris dans les rails, déformation du sol provoquant un désalignement des bases, surcharge ponctuelle des niveaux ou encore mauvaise utilisation des mécanismes d’entraînement. À ces facteurs mécaniques s’ajoutent des causes liées à l’environnement : humidité entraînant la corrosion, températures extrêmes affectant les lubrifiants, ou chocs répétés causés par les engins de manutention.
Il faut également considérer l’impact de la mauvaise utilisation du chariot élévateur adapté à vos rayonnages : un chariot inadapté ou mal manœuvré peut endommager les montants, déformer les rails ou déplacer les bases roulantes de leur trajectoire. Comprendre ces causes permet d’adapter les procédures de dépannage et de cibler les interventions là où elles sont réellement nécessaires.
Bon à savoir
Selon les retours d’expérience en environnement industriel, plus de 60 % des pannes sur les systèmes de rayonnages roulants sont directement liées à un défaut d’entretien préventif : rails non nettoyés, roues non lubrifiées, visserie non vérifiée. Un simple programme d’inspection trimestriel permet d’éviter la grande majorité de ces incidents.
Nos produits
Stockage Mobile & Rayonnages Roulants
Nos produits Factorymat
Stockage Mobile & Rayonnages Roulants

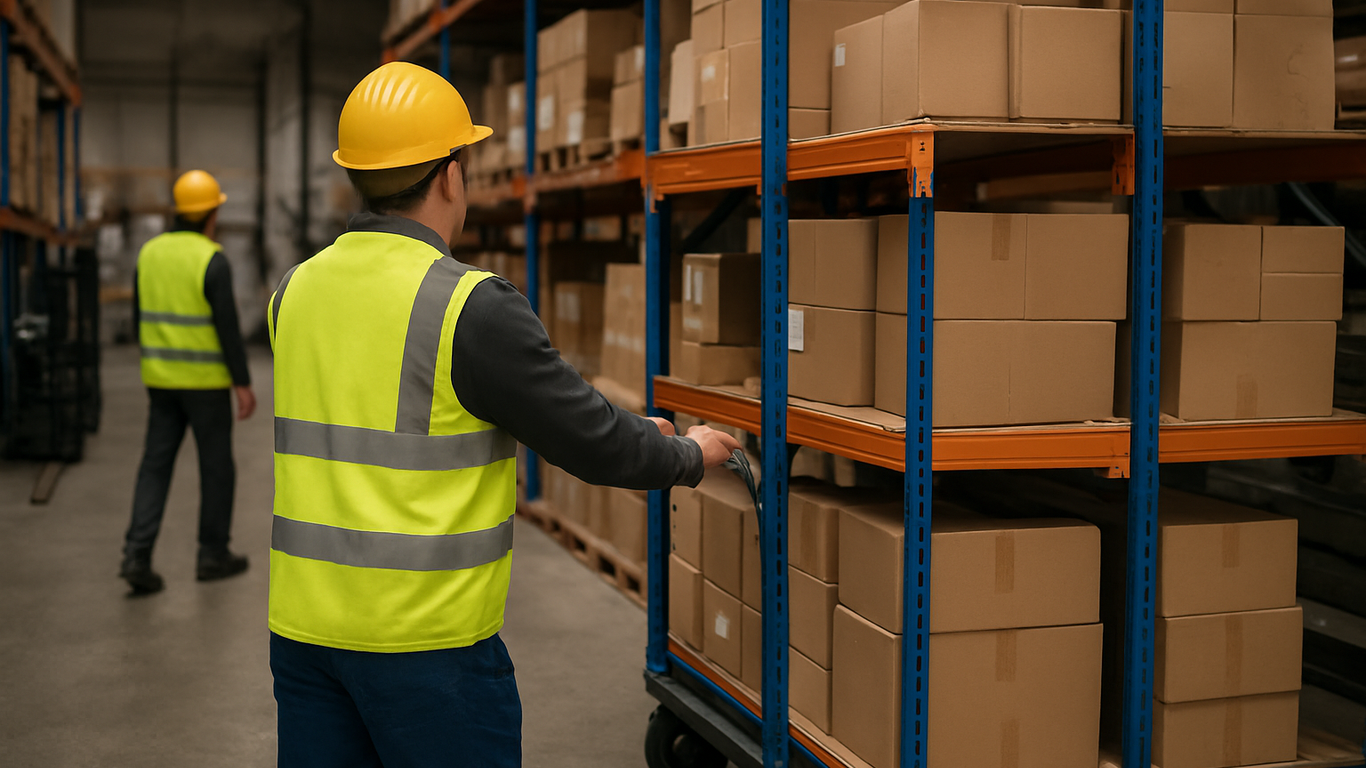

Identification des problèmes courants
Signes de dysfonctionnement
Avant d’intervenir, il faut savoir reconnaître les signaux d’alerte. Les symptômes les plus fréquents sur un système de rayonnage roulant défaillant incluent : une résistance anormale au déplacement (le module ne glisse plus librement sur ses rails), des bruits inhabituels lors du mouvement (grincements, claquements, vibrations), un blocage en cours de course ou une impossibilité d’atteindre la position d’arrêt prévue. D’autres signes visuels sont également révélateurs : des déformations visibles sur les montants ou les niveaux, des rails tordus ou déboîtés, des roues aplaties ou craquelées.
Pour les systèmes motorisés, des indicateurs supplémentaires peuvent apparaître : erreurs affichées sur le tableau de commande, disjonction répétée du moteur, ralentissement progressif de la vitesse de déplacement. Ces signaux électriques ne doivent jamais être ignorés car ils précèdent souvent une panne complète. Il est recommandé de consigner ces observations dans un registre de maintenance pour pouvoir identifier les tendances et agir avant la rupture totale.
Diagnostic des problèmes fréquents
Un diagnostic rigoureux commence par une inspection systématique de l’ensemble du système, du sol jusqu’aux niveaux supérieurs. Il convient de procéder dans un ordre logique : d’abord les rails et le sol (présence de corps étrangers, déformation, niveau), ensuite les roues et les roulements (usure, jeu excessif, blocage), puis les structures portantes (déformation des montants, état de la visserie), et enfin les mécanismes fonctionnels (poignée d’entraînement, moteur, système de verrouillage). Cette approche méthodique permet de ne pas confondre symptôme et cause, ce qui est l’erreur la plus fréquente lors d’un dépannage improvisé.
Pour les rayonnages mi-lourds montés sur bases roulantes, le diagnostic doit également inclure la vérification de la charge répartie sur chaque niveau : une surcharge localisée peut provoquer une déformation permanente de la structure, rendant le déplacement impossible sans redressement préalable. Toujours vérifier les charges réelles par rapport aux capacités nominales indiquées sur les panneaux de charge de chaque module.
Outils nécessaires pour le dépannage
Un dépannage efficace nécessite d’avoir les bons outils à portée de main. Voici la liste des équipements indispensables à tout responsable de maintenance d’entrepôt :
- Niveau à bulle ou niveau laser : pour vérifier l’horizontalité des rails et la verticalité des montants
- Mètre ruban et réglet métallique : pour contrôler les entraxes et les écartements entre modules
- Clés dynamométriques (jeu complet) : pour vérifier et serrer la visserie aux couples prescrits
- Graisse multi-usage et lubrifiant sec en aérosol : pour le graissage des roues, rails et mécanismes d’entraînement
- Brosse métallique et aspirateur industriel : pour le nettoyage des rails et la suppression des débris
- Jauge de profondeur : pour mesurer l’usure des roues et détecter un aplatissement anormal
- Multimètre : pour le diagnostic des systèmes motorisés (vérification de l’alimentation, des capteurs)
- Cales et vérins manuels : pour soulever temporairement une base et intervenir sur les roues
- Registre de maintenance : pour documenter toutes les interventions et les observations
Le mobilier d’atelier adapté à la maintenance joue un rôle important dans l’organisation de ces outils : un établi équipé d’un plan de travail robuste et de rangements dédiés permet de préparer les interventions efficacement et de retrouver immédiatement le bon outil sans perte de temps.
Astuces pour un dépannage efficace

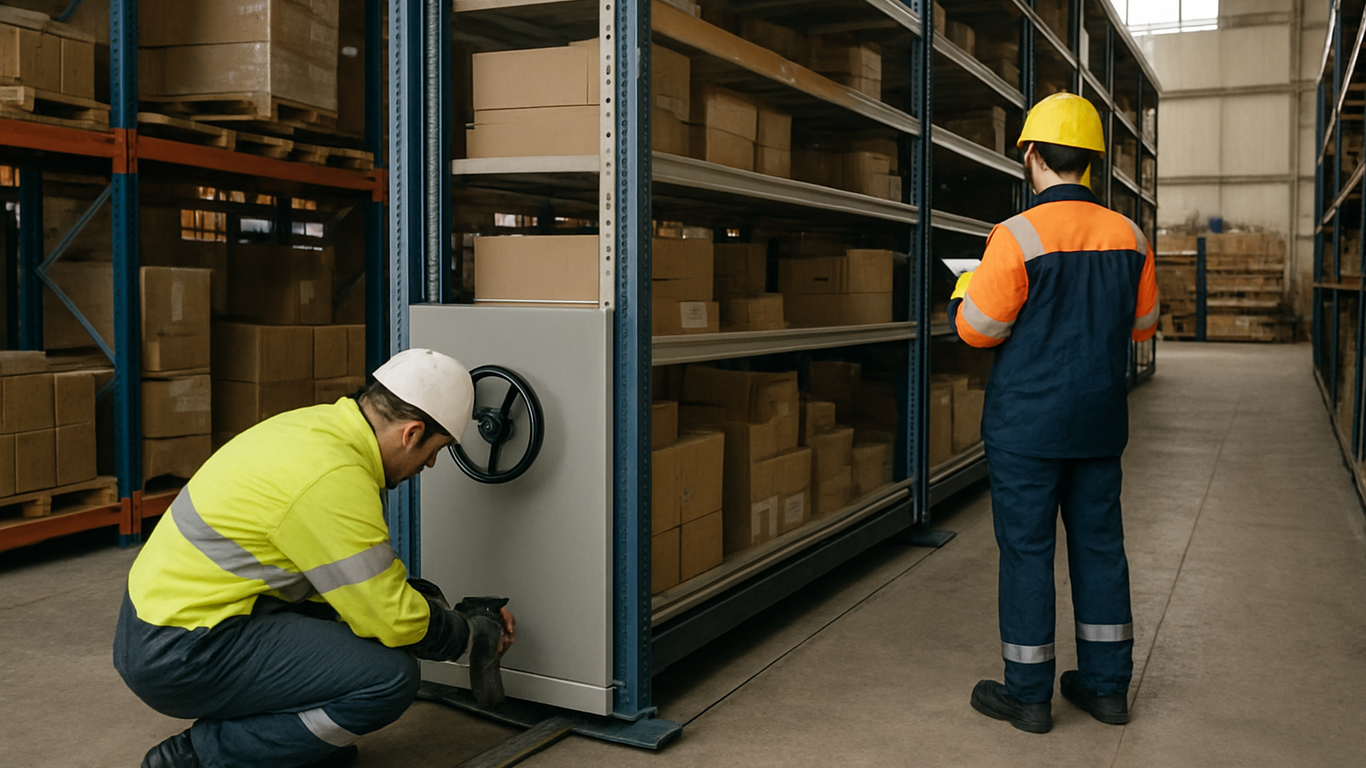

Réparation des roues et des rails
Les roues sont les composants les plus sollicités d’un système de rayonnage roulant. Elles subissent en permanence la charge de l’ensemble du module chargé, les frottements sur les rails et les micro-chocs liés aux irrégularités du sol. Un contrôle visuel régulier doit permettre de détecter les déformations (aplatissements, craquelures, ébréchures) et l’usure des flasques de guidage latéral. Lorsqu’une roue est endommagée, elle doit être remplacée immédiatement : continuer à utiliser un module sur une roue défaillante entraîne des dommages progressifs sur le rail et accélère l’usure des autres roues.
Pour remplacer une roue, il faut d’abord décharger partiellement ou totalement le module concerné, soulever la base avec des vérins adaptés, puis extraire l’axe de la roue selon les instructions du fabricant. Avant de monter la nouvelle roue, nettoyer soigneusement le logement d’axe et appliquer une légère couche de graisse sur les portées. Concernant les rails, vérifier leur planéité sur toute la longueur avec une règle de maçon : toute déviation supérieure à 2 mm sur 1 mètre doit être corrigée, car elle génère des contraintes mécaniques sur les roues et les roulements.
Ajustement des systèmes de verrouillage
Le système de verrouillage — qu’il soit mécanique (cales d’arrêt, ergots de blocage) ou automatique (fin de course électrique) — est un élément de sécurité critique. Un verrouillage défaillant expose les opérateurs au risque de déplacement intempestif d’un module pendant l’accès à une allée. Si le module ne se bloque plus correctement en position ouverte, commencer par vérifier l’état des ergots de blocage et de leurs logements récepteurs : l’usure progressive peut empêcher l’enclenchement total. Un simple réglage de la position du récepteur ou le remplacement de l’ergot usé suffit souvent à résoudre le problème.
Pour les systèmes motorisés équipés de fins de course électriques, vérifier d’abord l’état des capteurs (inductifs ou mécaniques) et de leurs câbles : un câble pincé ou un capteur encrassé peut provoquer des erreurs de positionnement ou des arrêts intempestifs. La position des butées doit être vérifiée selon les préconisations du fabricant, en veillant à ce que la distance de déclenchement soit conforme aux spécifications. Ce type d’intervention ne nécessite pas de compétences électriques avancées, mais doit toujours être réalisé avec l’alimentation coupée.
Résolution des problèmes de stabilité
Un module qui tangue, vibre ou présente un jeu latéral excessif est un signal d’alarme à prendre au sérieux. Ces symptômes indiquent généralement un problème de guidage latéral : roues de guidage usées, flasques de rails érodés ou déformation de la structure de la base. La première étape consiste à vérifier l’entraxe entre les deux rails : il doit être parfaitement constant sur toute la longueur de la course. Toute variation supérieure à 1 mm peut provoquer un déverrouillage prématuré des roues de guidage et une instabilité du module en charge.
Si le sol est en cause — affaissement localisé, fissures ou irrégularités — il faut faire appel à un spécialiste du revêtement industriel avant de tenter de corriger le système de rayonnage lui-même. Tenter de compenser un sol défaillant par des calages improvisés est une fausse bonne idée : cela ne résout pas la cause profonde et peut créer de nouvelles contraintes mécaniques sur la structure. Voir également notre guide sur l’installation de rayonnages roulants : guide pratique pour une mise en place réussie pour comprendre les exigences initiales en matière de planéité du sol.
Entretien préventif pour éviter les pannes
La meilleure façon de dépanner un rayonnage roulant, c’est encore de ne pas avoir à le faire. Un programme d’entretien préventif bien structuré permet de détecter les signes précurseurs de défaillance bien avant qu’ils ne se transforment en panne réelle. Ce programme doit intégrer des opérations à fréquences différentes selon la criticité des composants. Voici le tableau de bord recommandé par les professionnels de la maintenance industrielle :
| Fréquence | Composant | Opération | Outil requis |
|---|---|---|---|
| Hebdomadaire | Rails | Nettoyage des corps étrangers et poussières | Aspirateur / brosse |
| Mensuelle | Roues et roulements | Inspection visuelle + lubrification | Graisse + chiffon |
| Trimestrielle | Visserie / boulonnerie | Contrôle et serrage au couple | Clé dynamométrique |
| Trimestrielle | Système de verrouillage | Test de blocage + réglage si nécessaire | Clé Allen / tournevis |
| Semestrielle | Montants / niveaux | Contrôle de verticalité + inspection des déformations | Niveau + réglet |
| Annuelle | Ensemble du système | Audit complet par technicien qualifié | Rapport écrit |
Pour structurer votre démarche d’entretien préventif de manière complète, consultez notre guide dédié à l’entretien des solutions de stockage mobile : assurez leur longévité, qui détaille les protocoles à suivre selon les types de systèmes.

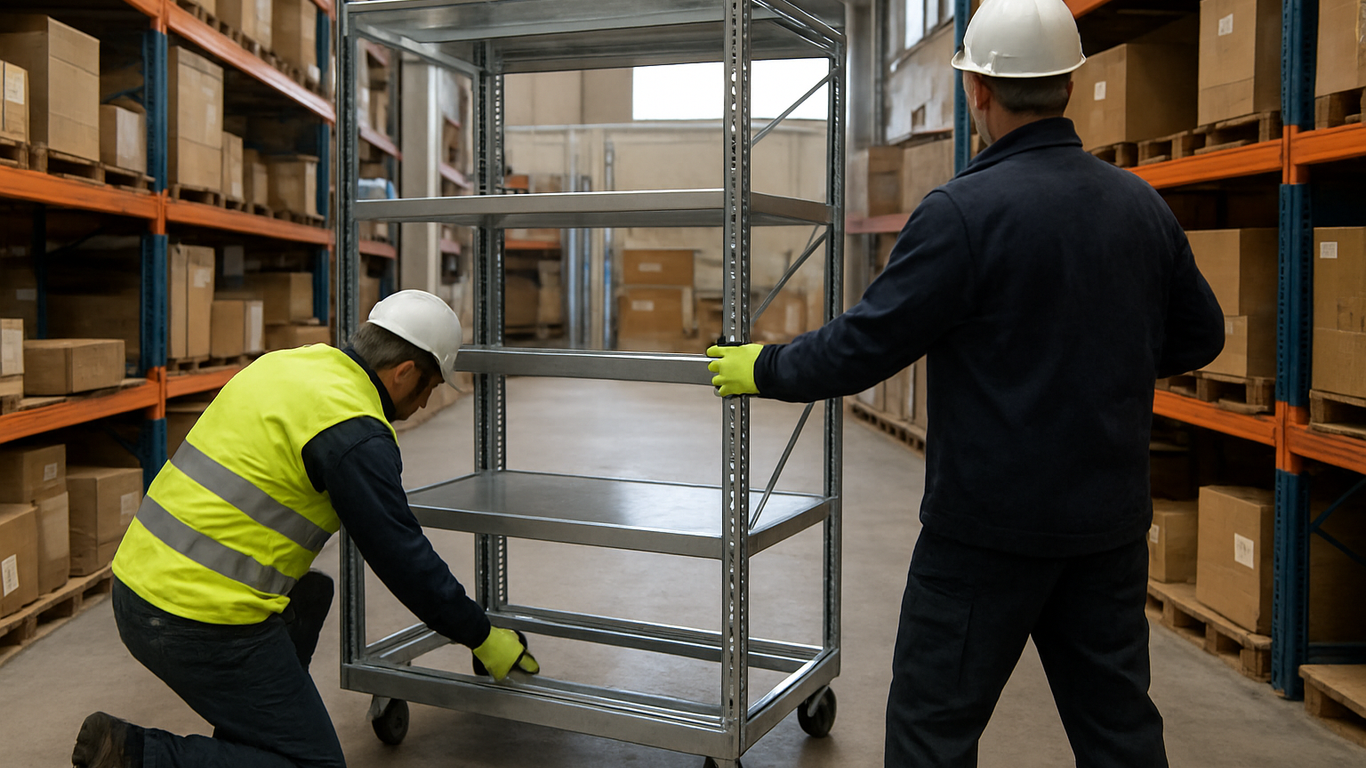

Techniques avancées de maintenance
Utilisation de technologies pour le diagnostic
Les systèmes de stockage mobile de nouvelle génération intègrent des capteurs et des interfaces de supervision qui facilitent considérablement le diagnostic à distance. Les tableaux de commande numériques des bases motorisées enregistrent les historiques d’erreurs, les temps de cycle et les variations de charge sur les moteurs d’entraînement. Analyser ces données permet d’identifier des tendances avant même qu’une panne visible ne survienne : une augmentation progressive du courant absorbé par le moteur signale par exemple une dégradation des roues ou un encrassement des rails bien avant l’arrêt complet du système.
Pour les installations sans supervision numérique intégrée, il est possible d’utiliser des outils de diagnostic portables : caméra thermique pour détecter les points chauds sur les roulements en surcharge, vibratomètre pour quantifier les vibrations anormales, ou encore endoscope industriel pour inspecter les zones inaccessibles à l’œil nu. Ces techniques, issues de la maintenance prédictive industrielle, s’appliquent de plus en plus aux équipements de stockage dans les environnements logistiques exigeants.
Mise à jour des composants critiques
Certains composants d’un système de rayonnage roulant ont une durée de vie définie, indépendamment de leur état apparent. Les roulements de roues, les câbles d’alimentation des systèmes motorisés, les joints d’étanchéité des motoréducteurs et les piles ou accumulateurs des télécommandes sont des pièces à remplacement cyclique. Il est recommandé de les remplacer selon les intervalles préconisés par le fabricant, même s’ils semblent encore fonctionnels, pour éviter les pannes en cours d’exploitation. Cette approche de maintenance systématique est particulièrement adaptée aux installations en fonctionnement continu (3×8, travail de nuit).
La mise à niveau des logiciels de gestion des systèmes motorisés est également à considérer : les mises à jour firmware fournies par les fabricants corrigent souvent des bugs de gestion des erreurs et améliorent la réponse aux situations imprévues (surcharge, blocage mécanique, coupure de courant). Vérifier régulièrement la disponibilité de ces mises à jour auprès du fabricant ou du distributeur. Pour une perspective sur les caractéristiques de durabilité à retenir lors de ces choix de remplacement, consultez notre guide sur les systèmes de rayonnage durables.
Suivi régulier des performances
Mettre en place un suivi structuré des performances du système permet de détecter toute dégradation progressive bien avant qu’elle ne devienne critique. Le temps de cycle — c’est-à-dire le temps nécessaire pour déplacer un module d’un bout à l’autre de sa course — est un excellent indicateur de santé mécanique. Un allongement progressif de ce temps de cycle, sans modification de la charge, signale une augmentation des résistances mécaniques (roues, roulements, rails) qui nécessite une intervention rapide. Pour les systèmes manuels, une vérification périodique de la force nécessaire pour initier le mouvement (mesurable avec un dynamomètre) donne le même type d’information.
Consigner ces mesures dans un tableau de bord de maintenance — même simple, sur tableur — permet de constituer un historique précieux. Ce suivi facilite également la justification des investissements de maintenance auprès de la direction, en quantifiant objectivement la dégradation des équipements. Pour comprendre comment optimiser vos espaces de stockage en parallèle de cette démarche de suivi, notre guide sur la façon de comment optimiser votre espace avec des solutions de stockage mobile apporte des compléments utiles.
À retenir
La maintenance prédictive — basée sur l’analyse des données de fonctionnement — permet de réduire les interventions correctives d’urgence et d’optimiser les coûts de maintenance sur le long terme. Elle ne remplace pas les inspections visuelles régulières, mais les complète en apportant une dimension quantitative et objective au suivi de l’état des équipements.
Nos produits
Stockage Mobile & Rayonnages Roulants : trouvez le bon équipement
Nos produits Factorymat
Stockage Mobile & Rayonnages Roulants
Consignes de sécurité lors du dépannage
Protocoles de sécurité à respecter
Le dépannage d’un rayonnage roulant est une intervention qui présente des risques réels si elle n’est pas encadrée correctement. La première règle absolue est la condamnation du système avant toute intervention : couper l’alimentation électrique des systèmes motorisés, condamner le tableau électrique avec un cadenas de consignation et apposer une signalétique visible interdisant la remise en marche pendant l’intervention. Pour les systèmes manuels, bloquer mécaniquement le ou les modules sur lesquels l’intervention est réalisée, afin d’éviter tout déplacement involontaire lors du travail. Ne jamais travailler seul sur un système chargé en hauteur.
Il est également impératif de respecter les limites de charge lors des interventions : ne jamais placer de stock supplémentaire sur un module en cours de dépannage, et éviter de positionner des opérateurs sous des charges en hauteur non sécurisées. Les procédures de consignation-déconsignation (LOTO — Lock Out / Tag Out) doivent être formalisées par écrit et connues de tous les intervenants. Consultez notre guide sur la sécurité des rayonnages roulants : les normes incontournables à respecter pour une vision complète des exigences réglementaires applicables.
Équipements de protection recommandés
Tout opérateur intervenant sur un système de rayonnage roulant doit être équipé des EPI (Équipements de Protection Individuelle) adaptés à la nature de l’intervention. Le port du casque de sécurité est obligatoire dès lors qu’une intervention est réalisée à proximité de charges en hauteur. Les chaussures de sécurité à embouts renforcés sont indispensables pour se protéger contre les chutes d’objets. Les gants anti-coupures protègent des arêtes vives des pièces métalliques lors du remplacement de composants. Les lunettes de protection sont nécessaires lors du soufflage ou du nettoyage des rails. Enfin, pour les interventions sur systèmes électriques, des gants isolants et des outils à poignées isolées sont obligatoires.
La formation des opérateurs aux bonnes pratiques de manutention est également essentielle dans ce contexte : les gestes incorrects lors du déplacement de composants lourds (montants, bases) sont une cause fréquente de blessures lors des interventions de maintenance. Un recyclage annuel des opérateurs aux procédures de dépannage sécurisé est fortement recommandé dans tous les environnements industriels et logistiques.
Checklist de sécurité avant toute intervention de dépannage
- ✅ Alimentation électrique coupée et tableau condamné (LOTO)
- ✅ Signalétique “Intervention en cours” apposée sur le système
- ✅ Modules bloqués mécaniquement (systèmes manuels)
- ✅ Zone d’intervention délimitée et balisée
- ✅ Stocks en surcharge retirés des modules concernés
- ✅ EPI complets portés par tous les intervenants
- ✅ Deuxième opérateur présent (jamais seul pour une intervention lourde)
- ✅ Outils vérifiés et adaptés à l’intervention
- ✅ Fiche d’intervention et registre de maintenance disponibles
- ✅ Procédure de remise en service définie avant de commencer
Ressources et aide professionnelle
Quand faire appel à un professionnel
Si la grande majorité des pannes courantes peuvent être résolues en interne par un technicien de maintenance formé, certaines situations nécessitent impérativement l’intervention d’un spécialiste. Les cas qui justifient un appel à un professionnel sont notamment : la déformation structurelle d’un montant ou d’une base (choc violent, affaissement), le remplacement d’un motoréducteur ou d’un variateur de vitesse, la reprogrammation d’un système de supervision ou d’un automate de commande, et tout problème impliquant la modification de la structure porteuse ou des ancrages au sol. Ces interventions mettent en jeu la sécurité structurelle du système et ne peuvent pas être improvisées sans les compétences et les équipements appropriés.
Il faut également faire appel à un professionnel lorsque la cause d’un dysfonctionnement ne peut pas être identifiée malgré un diagnostic complet réalisé en interne. Persister dans des tentatives de réparation sans avoir identifié la cause racine du problème peut aggraver les dommages et compromettre la sécurité de l’installation. Dans ce cas, il vaut mieux immobiliser le module défaillant et contacter le fabricant ou un prestataire agréé. Pour vous aider à cibler le bon type de solution selon vos besoins, notre guide sur la manière de bien choisir vos rayonnages d’entrepôt détaille les caractéristiques techniques clés à maîtriser.
Centres de services et assistance technique
La plupart des fabricants et distributeurs de systèmes de stockage mobile proposent des contrats de maintenance et d’assistance technique adaptés aux environnements industriels. Ces contrats couvrent généralement des visites préventives planifiées, un accès prioritaire aux pièces de rechange d’origine et une assistance téléphonique ou sur site en cas de panne. Souscrire à un tel contrat est particulièrement pertinent pour les installations intensives (fonctionnement en 3×8, stocks critiques) où l’immobilisation prolongée d’un module aurait des conséquences importantes sur l’activité.
Lors de la mise en place d’un contrat de maintenance, veiller à définir précisément les niveaux de service (SLA — Service Level Agreement) : délai d’intervention garanti, disponibilité des pièces, prise en charge des pièces d’usure. Conserver précieusement toute la documentation technique fournie lors de l’installation — plans, notices de montage, schémas électriques — car elle est indispensable à toute intervention de maintenance ou de dépannage, qu’elle soit réalisée en interne ou par un prestataire externe. Pour une vision d’ensemble de la stratégie de stockage mobile dans laquelle s’inscrit votre système, retrouvez notre guide pilier sur le stockage mobile et rayonnages roulants : maîtriser l’art de l’organisation efficace.
Bon à savoir — Compatibilité avec les équipements de manutention
Les systèmes de rayonnages roulants doivent être dimensionnés en tenant compte des équipements de manutention qui leur sont associés : transpalettes électriques, chariots élévateurs, systèmes de picking automatisé. L’espacement minimum entre modules, le gabarit des allées d’accès et les charges par niveau doivent être définis dès la conception en fonction de ces équipements. Une modification ultérieure du parc de manutention peut nécessiter une réévaluation complète du système de stockage. En cas de doute, faites appel à un expert pour un audit de compatibilité avant tout changement.
Pour les entrepôts intégrant des systèmes de picking automatisé ou des transpalettes électriques, la question de la compatibilité avec les rayonnages roulants doit être traitée en amont de toute intervention de maintenance. Certaines interventions — recalibrage des positions d’arrêt, modification des systèmes de verrouillage — peuvent affecter les interfaces avec les équipements automatisés et nécessitent une coordination entre les équipes de maintenance des rayonnages et celles responsables des systèmes automatisés. Les rayonnage industriel léger monté sur bases roulantes offre une flexibilité appréciable dans ce contexte, avec des composants souvent plus accessibles et plus simples à remplacer en cas de panne.
