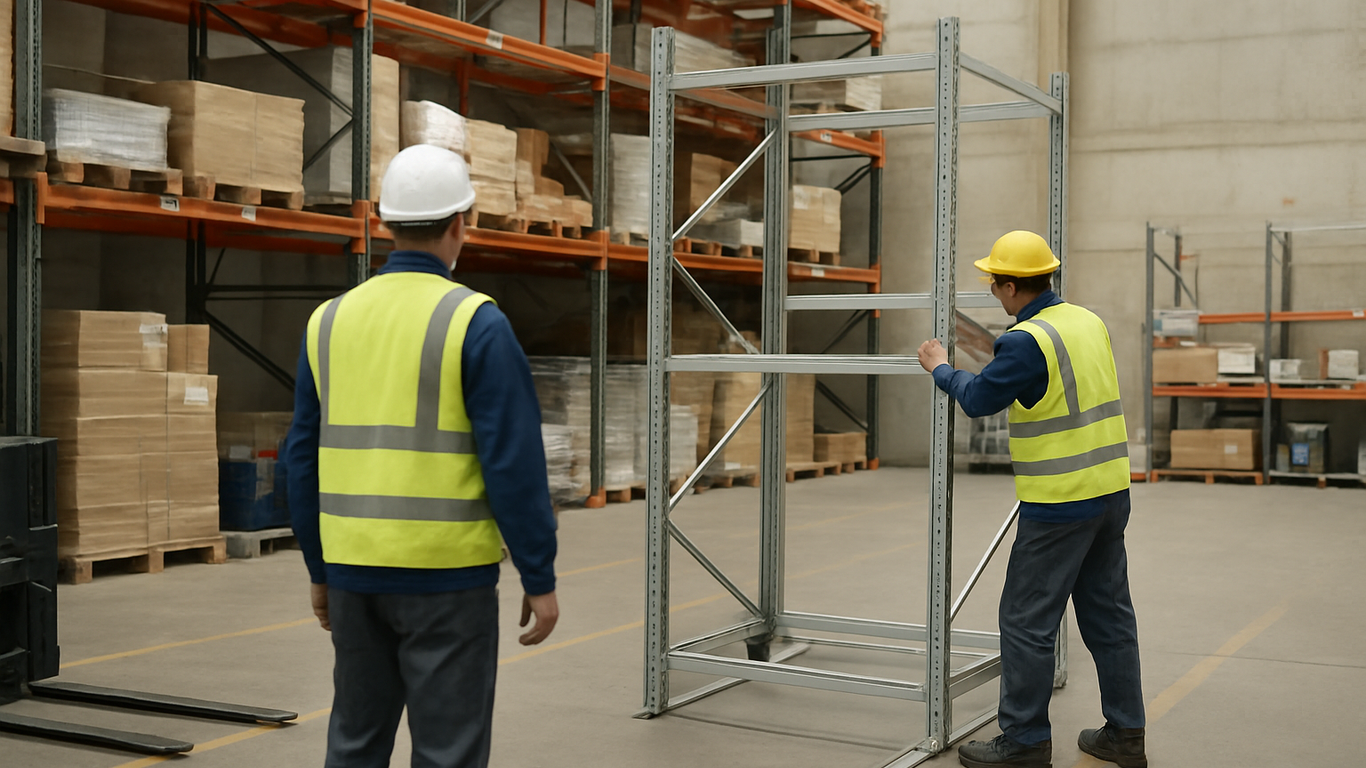

L’installation de rayonnages roulants est une étape décisive pour tout entrepôt, dépôt logistique ou atelier industriel souhaitant densifier son stockage sans agrandir ses locaux. Contrairement aux rayonnages fixes, un système de stockage mobile repose sur des bases coulissantes qui permettent d’éliminer les allées permanentes inutilisées, libérant ainsi une surface exploitable considérable. Bien mener cette installation demande une préparation rigoureuse : analyse de l’espace, choix des matériaux adaptés, respect des contraintes de charge et application des normes de sécurité en vigueur. Ce guide pratique vous accompagne étape par étape, de la phase d’audit préalable jusqu’aux tests de fonctionnement post-installation, pour garantir une mise en place réussie et pérenne de vos rayonnages roulants.
Introduction à l’installation des rayonnages roulants
Pourquoi opter pour des rayonnages roulants ?
Avantages par rapport aux rayonnages fixes
Le rayonnage mobile, ou rayonnage roulant, est un système de stockage dans lequel les travées de rayonnages sont montées sur des bases motorisées ou manuelles qui coulissent sur des rails fixés au sol. Cette conception permet de n’ouvrir qu’une seule allée de travail à la fois, contre plusieurs allées permanentes dans un système classique. Résultat : la surface de stockage utile peut être augmentée de manière très significative à emprise au sol identique. Pour un dépôt logistique ou un entrepôt industriel dont chaque mètre carré a un coût, cet avantage est déterminant.
Par rapport aux rayonnages fixes traditionnels, les rayonnages roulants offrent également une bien meilleure flexibilité d’organisation. Les modules peuvent être reconfigurés, ajoutés ou supprimés selon l’évolution des volumes stockés. L’accessibilité aux articles reste totale puisqu’il suffit de déplacer les travées pour ouvrir l’allée souhaitée. Pour aller plus loin sur les bénéfices globaux de ces systèmes, notre guide sur le stockage mobile et rayonnages roulants : maîtriser l’art de l’organisation efficace vous donnera une vision d’ensemble complète.
Applications courantes dans l’industrie
Les rayonnages roulants s’imposent dans de nombreux secteurs industriels et logistiques. On les retrouve dans les entrepôts de distribution où la densité de stockage est prioritaire, dans les dépôts d’archives nécessitant une grande capacité dans un espace restreint, dans les ateliers de maintenance gérant de nombreuses références de pièces détachées, ou encore dans les chambres froides où chaque mètre carré climatisé représente un coût opérationnel important. Les trois principaux types de structures de stockage — les rayonnages à palettes, les rayonnages à tablettes et les systèmes cantilever — peuvent tous être intégrés à des bases roulantes, ce qui rend cette technologie universellement adaptable.
Dans les environnements industriels lourds, les systèmes roulants motorisés permettent de déplacer des travées chargées de plusieurs tonnes sans effort physique. Dans les petites structures, des systèmes manuels à roues et mécanismes à chaîne suffisent parfaitement. L’étendue des applications industrielles démontre que le rayonnage roulant n’est pas un luxe réservé aux grandes plateformes logistiques : il répond à des besoins concrets à toutes les échelles d’activité.
Comprendre les besoins de votre espace
Analyse préliminaire de l’espace
Avant toute commande de matériel, une analyse précise de l’espace disponible est indispensable. Cela implique de relever les dimensions exactes de la zone de stockage (longueur, largeur, hauteur libre sous plafond), d’identifier la position des poteaux structurels, des trappes de désenfumage, des bouches d’incendie et de toute autre contrainte architecturale. Ces éléments conditionneront directement la longueur des rails, le nombre de travées installables et la hauteur maximale des modules. Un plan côté à l’échelle est fortement recommandé dès cette étape.
Il convient également d’évaluer l’état du sol : planéité, résistance mécanique et nature du revêtement. Les rails d’un système de rayonnages roulants doivent être posés sur un sol parfaitement plan et suffisamment résistant pour supporter la charge totale des travées chargées. Un sol défectueux peut nécessiter une reprise avant installation. Cette vérification préalable évite des désagréments coûteux et des problèmes de fonctionnement ultérieurs.
Calcul de la capacité de stockage requise
Le dimensionnement d’un système de stockage mobile part d’un inventaire précis des références à stocker : nature des produits, poids unitaire, conditionnement (palettes, bacs, cartons), fréquence de rotation. Ces données permettent de calculer le nombre de niveaux nécessaires, la profondeur et la largeur des travées, ainsi que la capacité de charge par niveau requise. Pour des charges importantes — par exemple des configurations avec plusieurs niveaux chargés à haute capacité sur plusieurs dizaines de mètres linéaires — le calcul de structure doit être validé par un technicien spécialisé.
Il est aussi important d’anticiper l’évolution future des volumes stockés. Un système sous-dimensionné sera rapidement saturé, tandis qu’un système surdimensionné représente un investissement inutile. La modularité des rayonnages roulants permet d’intégrer des extensions ultérieures, à condition de l’avoir prévu dès la conception initiale. Consulter un guide sur bien choisir vos rayonnages d’entrepôt vous aidera à structurer cette réflexion avant toute décision d’achat.
À retenir
Un rayonnage roulant est un système de stockage monté sur bases coulissantes qui élimine les allées fixes permanentes. Cette caractéristique le distingue fondamentalement d’un rayonnage fixe et constitue le cœur de ses avantages en termes de densification de l’espace. L’analyse préalable de l’espace et le calcul précis des besoins de stockage sont les deux prérequis absolus d’une installation réussie.
Nos produits
Stockage Mobile & Rayonnages Roulants
Nos produits Factorymat
Stockage Mobile & Rayonnages Roulants

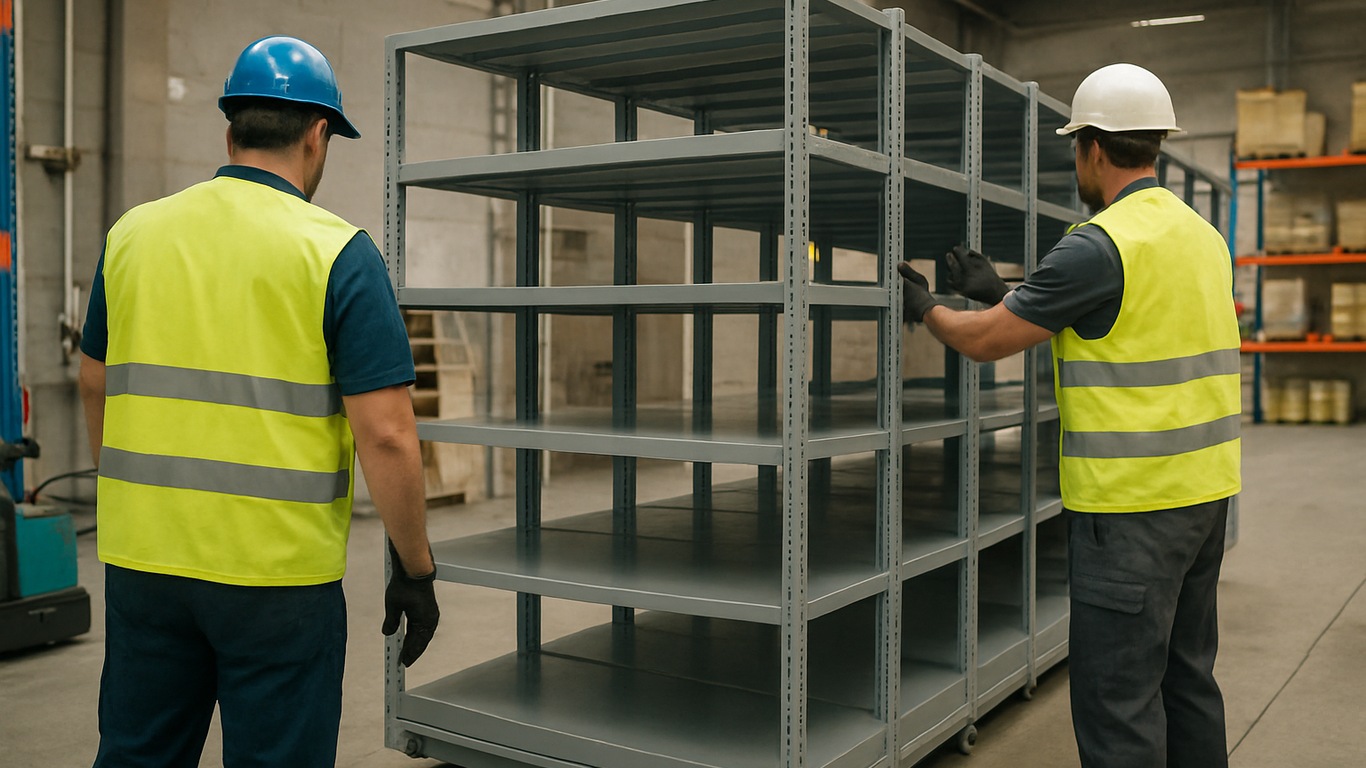

Préparation de l’installation
Choix des matériaux et des outils nécessaires
Matériaux recommandés pour une durabilité optimale
Le choix des matériaux constitutifs d’un système de rayonnages roulants conditionne directement sa longévité et sa fiabilité en exploitation. Les montants et traverses des travées sont généralement en acier laminé à froid, traité par galvanisation ou thermolaquage pour résister à la corrosion dans les environnements humides ou agressifs. Les rails de roulement sont quant à eux réalisés en acier traité ou en aluminium extrudé selon la charge prévue. Pour les environnements alimentaires ou pharmaceutiques, des finitions inox ou des revêtements spécifiques peuvent être requis.
Les galets de roulement fixés sous les bases mobiles doivent être sélectionnés en fonction de la charge totale à supporter et de la nature du sol. Des galets en polyamide conviennent aux charges légères sur sols lisses, tandis que des galets en acier traité s’imposent pour les charges lourdes. Les rayonnages mi-lourds pour votre espace de stockage offrent un bon compromis entre robustesse et coût pour de nombreuses applications industrielles courantes.
Liste des outils indispensables
Une installation professionnelle de rayonnages roulants requiert un outillage adapté pour garantir précision et sécurité. Voici les outils indispensables à préparer avant le début du chantier :
- Niveau laser ou niveau à bulle de grande précision pour l’alignement des rails
- Perceuse à percussion et chevilles adaptées au type de sol (béton, chape flottante)
- Clés dynamométriques pour le serrage au couple des boulons de fixation des rails
- Mètre ruban et cordeau à tracer pour le marquage au sol
- Détecteur d’armatures pour éviter de percer dans les ferraillages des dalles
- Chariot élévateur ou transpalette pour la manutention des éléments lourds
- Équipements de protection individuelle : casque, chaussures de sécurité, gants, lunettes
- Clé à cliquet et douilles pour l’assemblage des structures métalliques
- Fil à plomb pour le contrôle de verticalité des montants
Évaluation des contraintes logistiques
Accès et espace de manœuvre
L’organisation des flux de circulation dans l’entrepôt doit être repensée dès la phase de préparation. Un système de rayonnages roulants implique que l’accès aux travées se fait par une allée unique ouverte à la demande : les engins de manutention doivent donc pouvoir manœuvrer dans cet espace. L’espacement minimum entre deux travées lors de l’ouverture d’une allée doit être compatible avec la largeur de votre chariot élévateur ou de vos transpalettes électriques. Anticiper le bon chariot élévateur adapté à votre entrepôt est donc une étape à ne pas négliger.
Les systèmes de rayonnages roulants motorisés peuvent être équipés de systèmes de picking automatisé ou semi-automatisé. Dans ce cas, il convient de vérifier la compatibilité électronique des interfaces de commande avec les logiciels de gestion d’entrepôt existants. La question du temps de cycle — c’est-à-dire le temps nécessaire pour déplacer les travées et accéder à l’allée souhaitée sur toute la longueur du système — est un critère de productivité à évaluer précisément lors de la conception.
Normes de sécurité à respecter
L’installation de rayonnages roulants est encadrée par des normes européennes et des réglementations nationales relatives à la résistance des structures de stockage, à la sécurité incendie et à la protection des opérateurs. Les bases roulantes motorisées doivent notamment intégrer des dispositifs anti-collision qui détectent la présence d’une personne dans l’allée et bloquent automatiquement le déplacement des travées. Ces systèmes de sécurité active sont impératifs dans tout environnement où des opérateurs travaillent en proximité des rayonnages mobiles.
Il convient également de respecter les charges maximales indiquées par le fabricant pour chaque niveau de rayonnage, de ne jamais dépasser la charge totale admissible par unité de longueur de rail, et d’afficher clairement les capacités nominales sur les travées. Une inspection périodique par un organisme compétent peut être exigée selon le secteur d’activité. Pour optimiser l’organisation globale de votre espace de travail en parallèle, consulter un guide sur le mobilier d’atelier pour un espace de travail optimisé peut être utile.

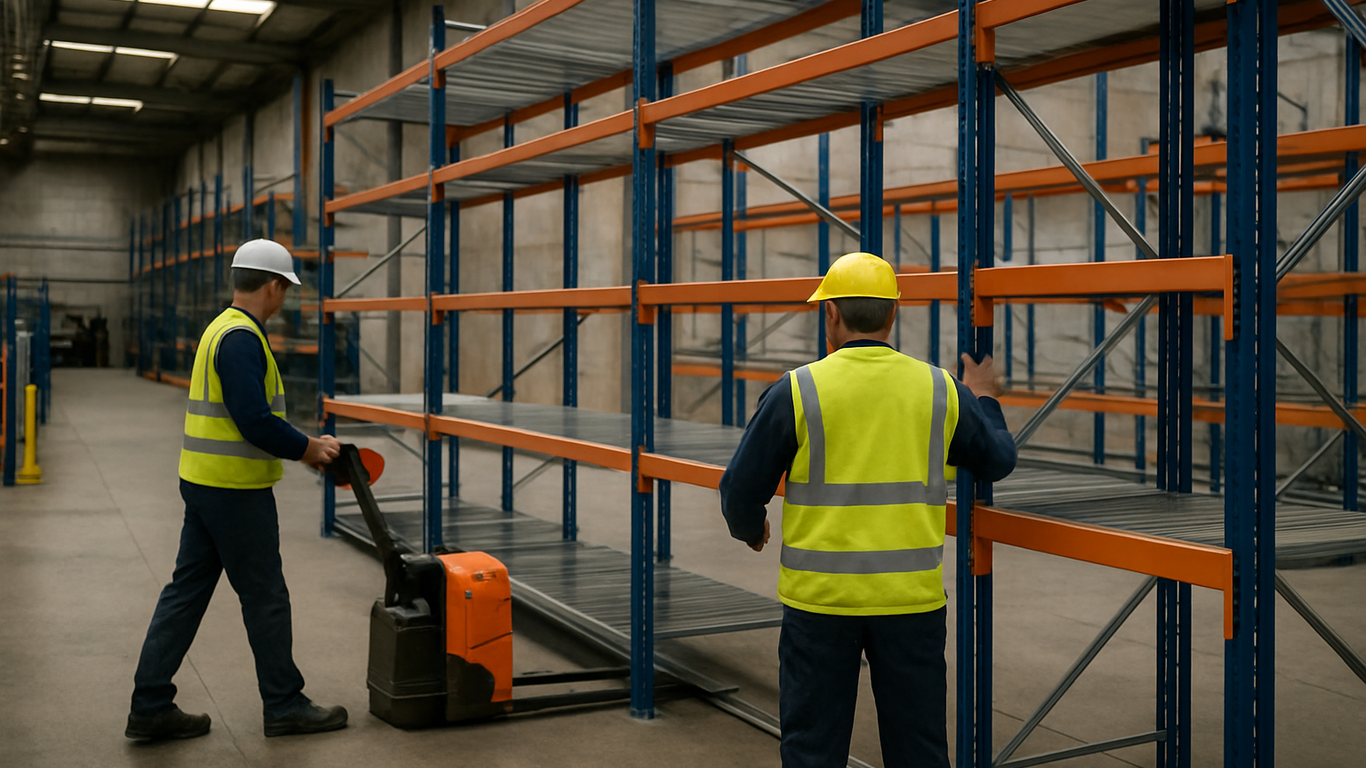

Étapes de l’installation des rayonnages roulants
Assemblage des composants
Montage des structures de base
La première étape concrète de l’installation consiste à tracer au sol l’implantation précise des rails. À l’aide d’un laser de chantier et d’un cordeau, les axes de chaque rail sont reportés sur le sol avec une tolérance de quelques millimètres. La parallélisme parfait des rails est essentiel : tout défaut d’alignement se répercutera sur le déplacement des travées et accélèrera l’usure des galets. Une fois le tracé validé, les rails sont percés et fixés au sol avec des chevilles chimiques ou mécaniques adaptées au type de dalle.
Après la pose des rails, les bases roulantes sont posées dessus et leur bon déplacement est vérifié à vide avant de commencer l’assemblage des travées. C’est à ce stade que l’on installe les mécanismes de transmission (chaîne, crémaillère ou motoréducteur selon le type de système) qui synchroniseront le déplacement de toutes les bases roulantes d’une même travée. La consultation d’un guide sur les systèmes de rayonnage adaptés à votre logistique peut éclairer le choix technique le plus approprié à votre configuration.
Fixation des éléments mobiles
L’assemblage des travées de rayonnages proprement dites suit les instructions de montage du fabricant. Les montants verticaux sont clipés ou boulonnés sur la base roulante, puis les traverses horizontales et les niveaux de tablettes sont installés niveau par niveau. Il est impératif de commencer par le bas et de monter progressivement, en vérifiant la verticalité de chaque montant avec un fil à plomb avant de passer au niveau suivant. Les contreventements et les renforts de stabilité sont posés conformément aux préconisations de la notice technique.
Ajustement et alignement
Techniques pour un alignement précis
L’alignement des travées entre elles est une opération qui demande méthode et patience. Toutes les travées d’un même système doivent être parfaitement de niveau et alignées en tête, de façon à former un ensemble cohérent lorsqu’elles sont en position fermée. Un désalignement, même minime, peut créer des contraintes mécaniques sur les rails et réduire la durée de vie des galets. La technique consiste à tendre un cordeau horizontal en tête de travées et à ajuster chaque module jusqu’à ce qu’il soit en contact uniforme avec le cordeau.
Pour les systèmes motorisés, la programmation des butées de fin de course et des capteurs de position est réalisée à cette étape. Ces réglages définissent les positions d’arrêt des travées lors de l’ouverture d’une allée et garantissent que l’allée ouverte est exactement à la position prévue pour permettre le passage des engins de manutention. Un réglage précis évite les arrêts intempestifs ou, à l’inverse, les déplacements insuffisants qui bloqueraient l’accès.
Vérification de la stabilité et de la sécurité
Une fois l’assemblage terminé et les réglages effectués, une vérification systématique de la stabilité est conduite. Chaque travée est soumise à une charge test représentative des conditions d’exploitation réelles. On vérifie l’absence de déformation des montants, la rigidité des assemblages, la régularité du déplacement des bases roulantes et le bon fonctionnement de tous les dispositifs de sécurité. Les systèmes anti-collision sont testés en simulant la présence d’un opérateur dans l’allée : le déplacement des travées doit s’arrêter immédiatement et le système doit rester bloqué jusqu’à ce que la zone soit dégagée.
L’organisation des articles dans les travées doit également être réfléchie dès l’installation. L’utilisation de bacs plastique pour organiser vos rayonnages est une solution courante pour structurer les niveaux de stockage, faciliter l’identification des articles et optimiser l’espace disponible à l’intérieur de chaque travée. Une organisation rationnelle à ce stade facilite grandement l’exploitation quotidienne du système.
Bon à savoir
Les inconvénients du rayonnage mobile par rapport au rayonnage fixe sont principalement liés à la complexité d’installation, au coût initial plus élevé et à l’impossibilité d’accéder simultanément à plusieurs allées. Dans les entrepôts à très haute fréquence de rotation nécessitant un accès permanent à toutes les références en même temps, le rayonnage roulant peut ne pas être la solution la plus adaptée. Il convient donc d’évaluer précisément vos flux d’exploitation avant de faire votre choix.
Nos produits
Stockage Mobile & Rayonnages Roulants : trouvez le bon équipement
Nos produits Factorymat
Stockage Mobile & Rayonnages Roulants

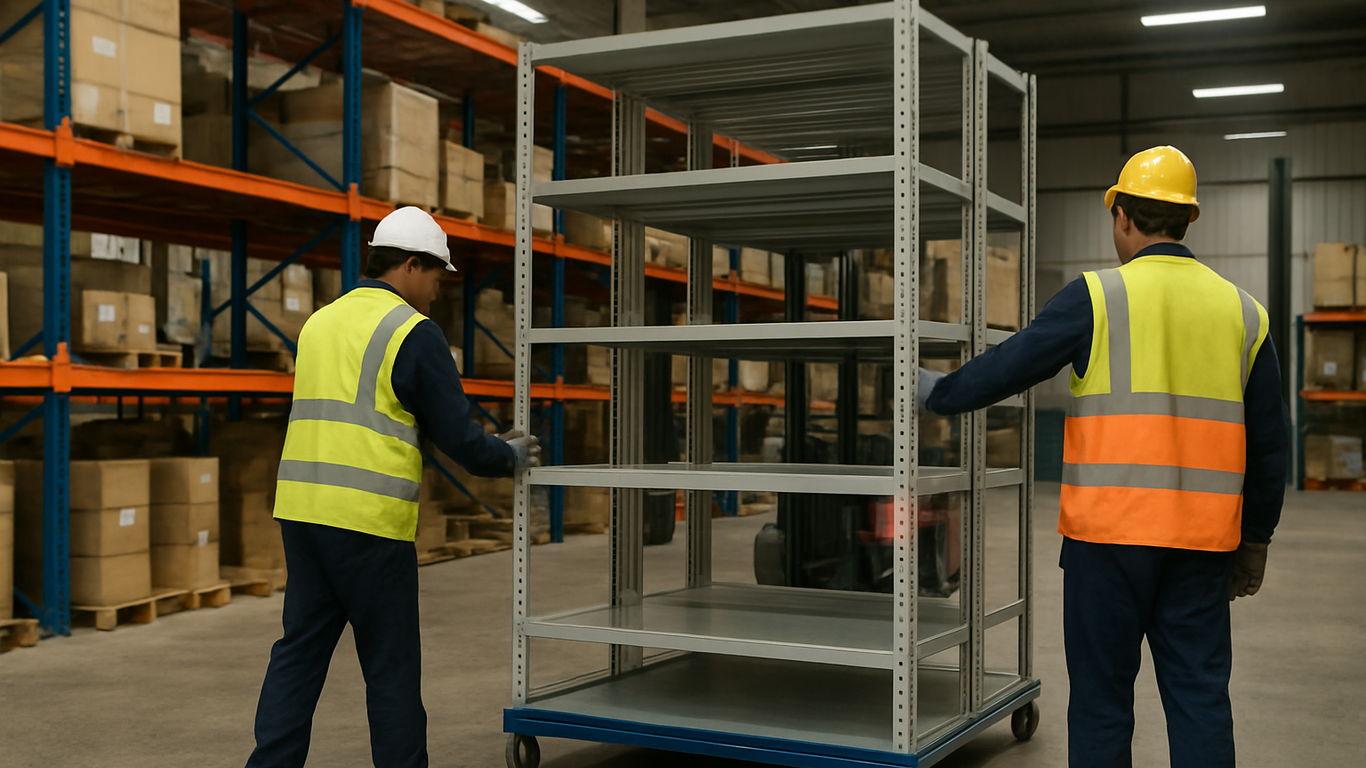

Sécurisation et optimisation post-installation
Test de fonctionnement
Procédures de test initial
La réception d’une installation de rayonnages roulants doit s’appuyer sur une procédure de test structurée. Cette procédure comprend un test à vide (déplacement de toutes les travées dans les deux sens sans charge), un test en charge progressive (chargement partiel puis chargement nominal de chaque travée), et un test des sécurités (simulation de présence dans l’allée, test des fins de course, test d’arrêt d’urgence pour les systèmes motorisés). Chaque étape doit être documentée dans un procès-verbal de réception signé par le prestataire installateur et le responsable de site.
Les tests initiaux permettent également d’identifier les réglages fins à effectuer : jeu entre travées adjacentes en position fermée, résistance au déplacement (pour les systèmes manuels, l’effort nécessaire doit rester raisonnable), précision de l’arrêt en position ouverte. Tous ces paramètres doivent être dans les tolérances définies par le cahier des charges avant que l’installation soit déclarée conforme et mise en service.
Identification et résolution des problèmes courants
Les problèmes les plus fréquemment rencontrés lors des tests initiaux sont les suivants : un désalignement résiduel des rails générant des vibrations ou des à-coups lors du déplacement, des galets présentant un contact irrégulier avec le rail dû à une planéité de sol insuffisante, des capteurs anti-collision mal calibrés déclenchant des arrêts intempestifs, ou encore des boulonneries insuffisamment serrées se révélant au test de charge. La majorité de ces problèmes se résolvent par des ajustements simples, à condition qu’ils soient identifiés avant la mise en service opérationnelle du système.
Optimisation de l’espace de stockage
Conseils pour maximiser l’efficacité
Une fois le système installé et validé, l’organisation interne des travées détermine en grande partie l’efficacité opérationnelle du stockage mobile. Les articles à forte rotation doivent être stockés dans les travées les plus accessibles, idéalement en tête et en bas de tablette pour minimiser les efforts de manutention. Les références moins fréquemment sollicitées peuvent occuper les positions hautes ou les travées en extrémité du système. Un plan de stockage documenté, régulièrement mis à jour, est indispensable pour maintenir l’efficacité dans le temps.
Pour les entrepôts envisageant une réorganisation complète de leur espace, notre guide sur comment optimiser votre espace avec des solutions de stockage mobile propose des méthodes concrètes pour tirer le meilleur parti d’un système de rayonnages roulants nouvellement installé. La réflexion sur l’organisation des flux ne s’arrête pas à l’installation : elle évolue avec l’activité.
Pour les petites structures ou les ateliers disposant de budgets plus limités, des solutions de rayonnage léger économiques peuvent constituer une première étape avant d’investir dans un système roulant complet. Ces solutions peuvent d’ailleurs être intégrées à terme sur des bases roulantes légères adaptées aux charges moins importantes.
Entretien régulier pour prolonger la durée de vie
La longévité d’un système de rayonnages roulants dépend directement de la qualité de son entretien. Un plan de maintenance préventive doit être établi dès la mise en service, avec des fréquences d’intervention définies pour chaque type d’opération. Les contrôles réguliers portent sur l’état des rails (usure, propreté, absence de déformation), des galets (usure, bon contact avec le rail), des mécanismes de transmission (tension des chaînes, lubrification), des dispositifs de sécurité (fonctionnement des capteurs, des arrêts d’urgence) et de la structure des travées (serrage des boulons, absence de déformation des montants).
Un registre de maintenance tenu à jour permet de tracer l’historique des interventions, d’anticiper les besoins en pièces de remplacement et de justifier du bon entretien du système lors d’éventuelles inspections réglementaires. Ce registre est également précieux pour détecter les dérives progressives — augmentation anormale du bruit de fonctionnement, résistance croissante au déplacement, arrêts plus fréquents des sécurités — qui signalent un besoin d’intervention avant qu’une panne sérieuse ne survienne.
Conclusion et recommandations
Récapitulatif des étapes clés
L’installation de rayonnages roulants est un projet structurant qui demande une approche rigoureuse à chaque étape. Voici les jalons essentiels à respecter pour garantir une mise en place réussie :
- Audit préalable de l’espace : relevé dimensionnel précis, état du sol, identification des contraintes architecturales et réglementaires.
- Calcul des besoins : inventaire des références à stocker, calcul de la capacité de charge requise par niveau, projection de l’évolution future des volumes.
- Sélection du système : choix entre système manuel, semi-motorisé ou motorisé selon la charge, la fréquence d’utilisation et la compatibilité avec les engins de manutention.
- Préparation du chantier : rassemblement de l’outillage, préparation du sol si nécessaire, organisation de la zone de montage.
- Pose des rails : tracé précis, fixation au sol avec les ancrages adaptés, vérification de la planéité et du parallélisme.
- Assemblage des travées : montage niveau par niveau, contrôle de la verticalité, installation des contreventements et des systèmes de transmission.
- Ajustements et réglages : alignement des travées, programmation des butées et capteurs, calibration des dispositifs de sécurité.
- Tests et réception : test à vide, test en charge, test des sécurités, documentation dans un procès-verbal de réception.
- Mise en service : formation des opérateurs, organisation du plan de stockage, mise en place du plan de maintenance préventive.
Conseils pour un entretien réussi
Un entretien réussi repose sur la régularité et la rigueur. Il est recommandé d’effectuer une inspection visuelle hebdomadaire du système (état des rails, propreté, fonctionnement apparent), une inspection complète mensuelle incluant le contrôle des boulonneries et la lubrification des mécanismes, et une inspection annuelle par un professionnel qualifié capable d’évaluer l’état structural des travées et de certifier la conformité du système. Tenir un registre écrit de toutes ces interventions est une bonne pratique qui protège également l’exploitant en cas de sinistre.
Former l’ensemble du personnel amené à utiliser le système est également une priorité. Les opérateurs doivent connaître les limites de charge affichées sur chaque travée, les procédures d’ouverture et de fermeture des allées, et les consignes à suivre en cas de dysfonctionnement. Une utilisation inappropriée — surcharge d’un niveau, tentative de forcer une travée bloquée, neutralisation d’un dispositif de sécurité — peut provoquer des dommages sérieux et mettre en danger la sécurité des personnes.
Ressources supplémentaires
Pour approfondir votre connaissance des solutions de stockage mobile et identifier la gamme de produits la mieux adaptée à votre environnement, notre guide pilier sur le stockage mobile et rayonnages roulants : maîtriser l’art de l’organisation efficace constitue la référence complète de notre cluster. Vous y trouverez notamment des informations détaillées sur les différents types de rayonnages roulants disponibles, leurs domaines d’application préférentiels et les critères de sélection selon votre secteur d’activité.
Notre équipe technique est disponible pour réaliser une étude personnalisée de votre projet d’installation, depuis l’audit de votre espace jusqu’au dimensionnement précis du système et à l’accompagnement lors de la mise en service. Chaque projet étant unique, un accompagnement sur mesure garantit que la solution retenue est parfaitement adaptée à vos contraintes opérationnelles, à votre budget et à vos perspectives d’évolution. Découvrez notre gamme complète de solutions de stockage mobile et rayonnages roulants pour trouver le système correspondant à vos besoins.
