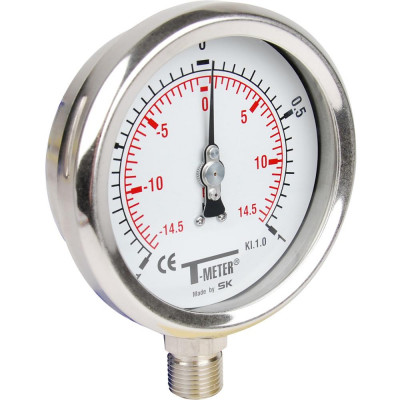

Manomètre tout inox Ø100 vertical réglable PN16 - Sferaco

Factorymat vous présente Manomètre tout inox Ø100 vertical réglable PN16 - Sferaco

Le manomètre tout inox Ø100 vertical réglable PN16 est un instrument de mesure de pression conçu pour les environnements industriels exigeants. Adapté aux fluides agressifs et aux atmosphères corrosives, il assure une lecture précise et fiable dans de nombreuses applications professionnelles, notamment en chimie, énergie, offshore, et industrie lourde.

Caractéristiques techniques

Référence : 1651 (plages de –1/+1 bar à 0/40 bar)
Diamètre : Ø100 mm
Raccordement : Mâle 1/2" BSP ISO 228-1
Matière du boîtier : Inox AISI 304
Mécanisme interne : Inox (tube de Bourdon AISI 316 + amortisseur AISI 316)
Vitre : Verre sécurit haute résistance
Cadran : Sec, démontable et remplissable (glycérine possible)
Réglage : Vis d’étalonnage frontale
Double graduation : bar / psi
Classe de précision : Classe 1 selon EN 837-1
Évent de sécurité : Oui – dispositif intégré à l’arrière
Température fluide : –20°C à +100°C
Température ambiante : –25°C à +60°C
Plages disponibles : –1/+1 bar à 0/40 bar
Applications : Fluides liquides et gazeux agressifs, atmosphères corrosives
Normes de fabrication : EN 837-1 et ISO 9001:2015
Directive : Produit exclu de la Directive 2014/68/UE (Art. 4 §3)
Dimensions : D1=110 mm • D2=98,5 mm • H=136,5 mm • L=43,5 mm • W=22 mm
DN pouces NPS : 1/2''
Durée de garantie : 2 ans
Marque : T-METER

Avantages et bénéfices

Résistance élevée
Fabriqué entièrement en inox AISI 304 et AISI 316, ce manomètre supporte parfaitement les milieux corrosifs et les fluides agressifs. Cette composition le rend particulièrement adapté aux environnements sévères tels que la chimie, le pétrole, le gaz, ou les industries minières.

Précision garantie
Avec une classe de précision 1 conforme à la norme EN 837-1, cet appareil assure des mesures fiables et reproductibles. Le tube de Bourdon en AISI 316 optimise la sensibilité et minimise les risques de dérive des lectures, un atout essentiel pour un contrôle optimal des installations.

Polyvalence d’utilisation
Le manomètre est compatible avec un large éventail de fluides liquides et gazeux non visqueux et non cristallisants. Il convient à des applications diverses comme les pompes, compresseurs, systèmes de contrôle industriel, mais aussi les sites exposés à des atmosphères agressives et corrosives.

Sécurité intégrée
Son évent de sécurité intégré assure une décompression maîtrisée en cas de surpression, limitant les risques d’accidents. La vitre en verre sécurit renforce également la résistance aux chocs thermiques et mécaniques, garantissant une robustesse accrue sur le terrain.

Excellente lisibilité
Le cadran Ø100 mm à double graduation en bar et psi offre une lecture claire et rapide, même à distance. Cette caractéristique facilite le travail des opérateurs, notamment dans les installations internationales ou multi-unités.

Personnalisation possible
Le cadran sec est démontable et remplissable, permettant l’ajout de glycérine pour amortir les vibrations. Cette option prolonge la durée de vie du manomètre dans les environnements à fortes vibrations et améliore la stabilité de l’aiguille lors des mesures en continu.

Réglage et maintenance facilités
La vis d’étalonnage frontale offre un accès pratique à l’ajustement de la mesure, indispensable pour la maintenance et la recalibration régulière. Ce réglage simple améliore la fiabilité et prolonge la durabilité de l’appareil.

Durabilité et robustesse
Conçu pour résister aux températures extrêmes, aux projections chimiques, à l’humidité saline et aux variations thermiques rapides, ce manomètre offre une longévité optimale et un fonctionnement durable même dans les conditions industrielles les plus strictes.

Conseils d'utilisation et installation

Orientation de montage : Installer le manomètre verticalement afin d’assurer une lecture précise et éviter tout biais de mesure. La fixation devra être stable pour minimiser les vibrations.

Préparation du raccordement : Veillez à ce que le filetage mâle 1/2" BSP ISO 228-1 soit propre et intact. Utiliser un joint d’étanchéité conforme à la norme ISO 228-1 pour garantir l’absence de fuites.

Protection contre les vibrations : Pour les sites présentant des vibrations importantes, il est recommandé d’utiliser un siphon ou un amortisseur pour réduire l’impact sur le mécanisme interne et prolonger la durée de vie du manomètre.

Positionnement optimal : Installer l’appareil à hauteur de lecture confortable et éviter toute zone exposée à des chocs thermiques fréquents ou à des projections chimiques directes. Si nécessaire, prévoir une protection visuelle du cadran.

Remplissage glycériné : En cas d’utilisation de glycérine (réf. 9880401), remplir le cadran uniquement jusqu’au repère indiqué pour éviter une surpression interne. Cette pratique améliore la stabilité de l’aiguille et la résistance aux vibrations.

Maintenance régulière : Contrôler périodiquement l’état du boîtier en inox, de la vitre en verre sécurit et du dispositif de sécurité. Vérifier le retour à zéro de l’aiguille et ajuster éventuellement avec la vis d’étalonnage. Nettoyer le cadran avec un chiffon doux pour conserver une bonne visibilité.

Conditions d’utilisation : Respecter impérativement les plages de températures admissibles (–20°C à +100°C pour le fluide, –25°C à +60°C en ambiant) et les limites de pression selon la référence choisie. En cas de dépassement, prévoir un remplacement ou une protection adaptée.

Compatibilité chimique : Vérifier que les fluides mesurés sont compatibles avec l’acier inoxydable AISI 304 et AISI 316. En présence de fluides très acides ou fortement oxydants, il est conseillé de réaliser une étude spécifique pour assurer la durabilité de l’appareil.

Pourquoi choisir ce produit face à la concurrence ?

Caractéristique clé : La combinaison d’un boîtier inox AISI 304 robuste avec un mécanisme interne en tube de Bourdon AISI 316 garantit une résistance exceptionnelle aux milieux corrosifs et aux conditions extrêmes.

Fabrication certifiée : Fabriqué selon les normes EN 837-1 et ISO 9001:2015, ce manomètre répond aux exigences qualité les plus élevées, assurant fiabilité et conformité industrielle.

Conception professionnelle : Pensé pour un usage intensif, il intègre un évent de sécurité et un cadran remplissable offrant une adaptabilité selon les besoins des professionnels et une maintenance simplifiée.

Atouts supplémentaires : Sa double graduation bar/psi facilite son utilisation dans un contexte international. La possibilité de réglage et de remplissage avec glycérine augmente la durée de vie dans des environnements vibratoires, un avantage non négligeable pour l’industrie.

Pourquoi acheter ce produit chez Factorymat ?

Seuls des produits professionnels : Factorymat sélectionne rigoureusement des équipements conformes aux exigences industrielles, garantissant performance et robustesse pour les applications professionnelles.

Expertise et conseil : Nos équipes techniques accompagnent les professionnels dans le choix des produits adaptés à leurs besoins spécifiques et orientent vers les solutions les plus pérennes et optimisées.

Approvisionnement fiable : Factorymat s’engage à proposer des produits conformes aux normes en vigueur, de marques reconnues telles que T-METER, pour assurer la qualité et la sécurité des installations industrielles.

FAQ – Questions fréquentes sur ce produit

Question 1 : Quels sont les fluides compatibles avec ce manomètre ?
Réponse : Ce manomètre est compatible avec des fluides liquides et gazeux agressifs non visqueux et non cristallisants, grâce à ses composants en inox AISI 304 et 316. Pour des fluides très acides ou oxydants, une étude spécifique est recommandée.

Question 2 : Peut-on utiliser ce manomètre dans un environnement avec fortes vibrations ?
Réponse : Oui, le cadran remplissable permet l’ajout de glycérine pour amortir les vibrations. Il est conseillé d’utiliser aussi un siphon ou un amortisseur lors de l’installation pour protéger le mécanisme.

Question 3 : Comment procéder à la maintenance du manomètre ?
Réponse : Il est recommandé de vérifier régulièrement l’intégrité du boîtier, de la vitre et du dispositif de sécurité. Contrôlez la précision de la mesure et ajustez-la si besoin via la vis d’étalonnage frontale. Nettoyez le cadran avec soin pour maintenir une bonne lisibilité.

Conclusion

Commandez dès maintenant votre Manomètre tout inox Ø100 vertical réglable PN16 - Sferaco sur Factorymat et bénéficiez d’un équipement fiable, durable et parfaitement adapté aux besoins des professionnels de l’industrie et de la logistique. Offrez à vos installations un contrôle précis de la pression, même dans les conditions les plus sévères.
