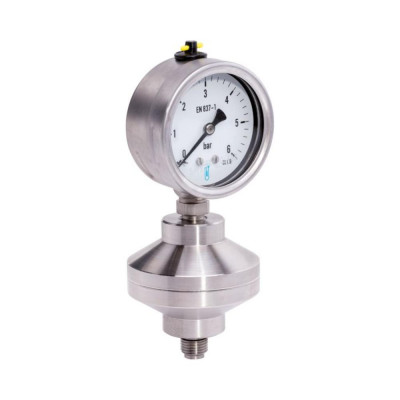

Manomètre inox Ø100 -1/+5 bar cadran sec remplissable – 1/2’’

Factorymat vous présente Manomètre inox Ø100 -1/+5 bar cadran sec remplissable – 1/2’’
Ce manomètre tout inox associe précision et robustesse pour les environnements industriels contraignants. Conçu pour mesurer aussi bien la dépression que de faibles pressions positives, il trouve son application sur les réseaux vapeur, les circuits thermiques et les systèmes sous vide.
Son boîtier inox et ses composants résistants assurent une excellente longévité même en atmosphères agressives, faisant de ce manomètre un outil fiable pour les professionnels exigeants.

Caractéristiques techniques

Plage de mesure : -1 / +5 bar
Diamètre cadran : Ø100 mm
Type : Manomètre tout inox, cadran sec remplissable
Boîtier : Inox AISI 304
Lunette : Inox AISI 304
Tube de Bourdon : Inox AISI 316L
Cellule de mesure : Inox AISI 316L
Mouvement interne : Inox AISI 304
Vitre : Plexiglass haute résistance
Protection : IP65
Raccordement : 1/2’’ BSP mâle (ISO 228-1)
Orientation raccord : Vertical
Remplissage cadran (optionnel) : Glycérine ou silicone
Classe de précision : Classe 1 – EN 837-1
Évent de sécurité : Oui
Température fluide : 0°C à +200°C (avec siphon cor de chasse)
Température fluide max avec remplissage : +90°C
Température d’ambiance : –25°C à +65°C
Surpression admissible : 125 % de l’échelle (-1/+5 bar)
Poids : 0.53 kg
Applications : Vapeur, vide industriel, gaz, circuits thermiques, chimie légère, atmosphères agressives

Avantages et bénéfices

Mesure étendue vide et pression : Sa plage spécifique de -1 à +5 bar permet le contrôle précis des pressions négatives et faibles surpressions, adaptée aux circuits hermétiques et procédés industriels sensibles.

Matériaux inox intégral : Boîtier et mécanisme en inox AISI 304 et 316L assurent une résistance optimale à la corrosion, aux produits chimiques et aux nettoyages fréquents, même dans des milieux agressifs, tels que l’industrie pétrochimique ou maritime.

Compatibilité vapeur haute température : Associé à un siphon « cor de chasse », il résiste à des fluides jusqu’à +200°C, ce qui le rend idéal pour les applications sur chaudières et réseaux thermiques haute température.

Précision certifiée : La classe 1 selon la norme EN 837-1 garantit une lecture fiable indispensable pour les processus où la régulation fine de la pression est critique.

Stabilité anti-vibrations : Le remplissage de cadran en glycérine ou silicone absorbe les pulsations, réduisant ainsi l’usure du mécanisme et améliorant la lisibilité, particulièrement utile dans les environnements comportant pompes ou compresseurs.

Sécurité et protection renforcées : L’évent de sécurité prévient tout risque lié à une surpression interne, tandis que la protection IP65 assure une étanchéité efficace contre la poussière et les projections d’eau, garantissant robustesse et durabilité.

Installation polyvalente : Conçu pour s’intégrer aisément sur des installations standard BSP, il est compatible avec siphons cor de chasse, robinets porte-manomètres, amortisseurs et séparateurs à membrane.

Visibilité optimale : Son large cadran de 100 mm facilite une lecture rapide et précise, même dans des espaces à visibilité réduite, ce qui réduit le risque d’erreur lors du contrôle des paramètres de pression.

Conseils d’utilisation et d’installation

Installation sur circuits vapeur : Utilisez systématiquement un siphon cor de chasse inox pour protéger le tube de Bourdon contre les températures élevées. Ce dispositif condense la vapeur et stabilise les lectures.

Utilisation en dépression : Vérifiez l’étanchéité complète du circuit afin d’éviter les fuites qui perturbent la stabilité de l’aiguille et la fiabilité des mesures.

Réduction des vibrations : En présence de vibrations mécaniques, privilégiez un remplissage du cadran en glycérine ou silicone, ou installez un amortisseur de pulsations pour garantir une mesure stable et prolonger la durée de vie du manomètre.

Montage : Positionnez impérativement le manomètre en orientation verticale pour éviter toute erreur liée à la gravité et assurer une lecture correcte.

Fluides agressifs ou visqueux : Pour ce type d’applications, associez-le à un séparateur à membrane 316L qui protège la cellule de mesure tout en assurant la compatibilité avec des fluides complexes.

Entretien : Nettoyez régulièrement la vitre en plexiglass pour maintenir la lisibilité, inspectez l’état général du boîtier inox et vérifiez le retour à zéro afin d’assurer une précision constante dans le temps.

Pourquoi choisir ce produit face à la concurrence ?

Caractéristique clé : La capacité unique de mesurer aussi bien la dépression que la faible surpression dans un même instrument inox intégral, ainsi que sa fabrication conforme EN 837-1, assurent un choix fiable et polyvalent.

Fabrication robuste : La sélection de matériaux inox AISI 304 et 316L garantit une résistance supérieure à la corrosion et une longue durée de vie, adaptée aux environnements industriels sévères.

Conception ergonomique : Son cadran large et la possibilité de remplissage assurent une lecture confortable et une protection contre l’usure due aux vibrations.

Compatibilité et accessibilité : Le raccord standard 1/2’’ BSP mâle ISO 228-1 offre une intégration facile aux installations industrielles courantes et permet l’ajout d’options pour sécuriser ou adapter la mesure.

Pourquoi acheter ce produit chez Factorymat ?

Produits dédiés aux professionnels : Nous sélectionnons rigoureusement nos équipements pour répondre aux exigences spécifiques des industries, bâtiments industriels, entrepôts logistiques et négoces, assurant une fiabilité professionnelle.

Expertise technique : Nos conseils personnalisés vous accompagnent dans le choix, l’installation et la maintenance des manomètres pour optimiser votre process industriel.

Offre complète : Factorymat propose des accessoires compatibles et un service après-vente réactif pour garantir la pérennité de vos installations.

FAQ – Questions fréquentes sur ce produit

Question 1 : Peut-on utiliser ce manomètre pour des fluides corrosifs ?
Réponse : Oui, grâce à ses composants en inox AISI 316L, le manomètre résiste aux fluides agressifs non visqueux. Pour des fluides très corrosifs ou visqueux, il est recommandé d’ajouter un séparateur à membrane inox 316L afin de protéger la cellule de mesure.

Question 2 : Quelle est la température maximale supportée par ce manomètre ?
Réponse : Sans remplissage, il supporte des fluides jusqu’à +200°C avec l’utilisation d’un siphon cor de chasse. Avec remplissage de cadran (glycérine ou silicone), la température maximale descend à +90°C.

Question 3 : Quel entretien est nécessaire pour garantir la précision ?
Réponse : Il faut nettoyer régulièrement la vitre en plexiglass et contrôler la remise à zéro de l’aiguille. De plus, vérifier la bonne étanchéité de l’installation évite les lectures erronées dues à des fuites.

Conclusion

Commandez dès maintenant votre Manomètre inox Ø100 -1/+5 bar cadran sec remplissable – 1/2’’ sur Factorymat et bénéficiez d’un produit fiable, durable et parfaitement adapté aux besoins spécifiques des professionnels de l’industrie, des réseaux vapeur, vide industriel, gaz et circuits thermiques.
