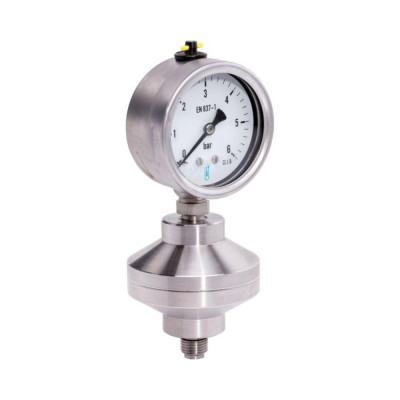

Manomètre inox Ø100 0 Série 572 DN1/2'' (9994720) - Sferaco

Achatmat vous présente le manomètre inox Ø100 0–40 bar avec séparateur soudé, un appareil de mesure haut de gamme spécialement conçu pour les environnements industriels sévères, les fluides corrosifs, visqueux ou incompatibles avec un tube de Bourdon traditionnel. Grâce à son séparateur soudé 316L et à son architecture tout inox, ce modèle garantit une précision optimale et une durabilité exceptionnelle même dans les process les plus exigeants.

Caractéristiques :

Plage de mesure : 0 à 40 bar

Diamètre cadran : Ø100 mm

Boîtier : Inox AISI 304

Lunette : Inox AISI 304

Tube de Bourdon : Inox AISI 316L

Cellule de mesure : Inox 316L

Mécanisme : Inox AISI 304

Vitre : Plexiglass résistant aux chocs

Raccord manomètre : 1/2’’ BSP mâle

Montage : Vertical radial

Séparateur : Type 990.34 Mb Ø52 mm soudé

Membrane séparateur : Inox 316L soudée

Raccord côté process : Fileté – exécution soudée

Fluide interne : Huile KN59

Cadran : Sec, remplissable glycérine ou silicone

Classe de précision : Classe 1 (EN 837-1)

Indice de protection : IP65

Évent de sécurité : Oui

Température fluide sans remplissage : 0°C à +200°C (avec siphon)

Température fluide avec remplissage : 0°C à +90°C

Température ambiante : –25°C à +65°C

Surpression admissible : 115 % de l’échelle

Applications : Vapeur, chimie, pétrochimie, agroalimentaire, dispositifs hygiéniques, fluides corrosifs, boues visqueuses, environnements CIP/SIP, circuits haute pression, compresseurs, pompes industrielles, process sous atmosphères agressives.

Avantages :

Séparateur soudé 316L pour fluides difficiles : L’exécution soudée garantit une étanchéité totale et une résistance exceptionnelle à la corrosion. Ce type de séparateur est indispensable pour les fluides qui attaquent les métaux, encrassent les mécanismes ou cristallisent en contact avec un tube de Bourdon classique.

Plage 0–40 bar polyvalente : Idéal pour les réseaux de vapeur moyenne pression, les circuits chimiques exigeants, les systèmes hydrauliques et les équipements industriels sollicités. Ce modèle couvre un large spectre d’applications dans l’industrie lourde et les process avancés.

Transmission de pression par fluide interne KN59 : Le fluide de transmission assure une mesure stable, précise et fidèle, tout en isolant totalement le mécanisme du fluide process.

Construction totalement inox : Conçu pour résister à la corrosion, aux nettoyages intensifs, aux produits chimiques et aux environnements humides ou atmosphères agressives.

Cadran sec remplissable : La possibilité d’ajout de glycérine améliore la résistance aux vibrations et stabilise l’aiguille dans les installations dynamiques (pompes, compresseurs, systèmes motorisés).

Compatible vapeur : Résiste jusqu’à 200°C lorsqu’un siphon cor de chasse est installé, indispensable pour protéger la membrane et le fluide KN59.

Indice IP65 : Protection contre poussières et projections d’eau, idéal pour environnements industriels, hygiéniques ou extérieurs.

Précision classe 1 : Conforme EN 837-1, garantissant une mesure exacte et fiable dans les process critiques.

Évent de sécurité : Offre une protection supplémentaire en cas de surpression interne, garantissant un haut niveau de sécurité opérateur.

Les conseils de nos experts :

Montage vertical impératif : Pour conserver la précision du manomètre avec séparateur, le montage vertical doit être strictement respecté. Le fluide interne KN59 se répartit alors correctement et transmet la pression de manière homogène.

Utilisation vapeur : Installez obligatoirement un siphon pour réduire la température du fluide avant d’atteindre la membrane. Cela prolonge la durée de vie du manomètre et conserve la précision de mesure.

Process vibrants : Remplir le cadran de glycérine permet de stabiliser l’aiguille, réduire l’usure du mécanisme et améliorer la lisibilité au quotidien.

Hygiène et nettoyage : Ce modèle est adapté aux environnements CIP/SIP grâce à sa membrane inox soudée. Vérifiez régulièrement l’état du raccord et veillez au respect des températures maximales admises.

Contrôle périodique : Un retour à zéro correct, l’absence de fuite et l'intégrité de la membrane doivent être vérifiés annuellement, surtout dans les applications sévères.

Fluide agressif ou visqueux : Ce modèle est idéal pour les fluides corrosifs, cristallisants ou pâteux. Il est fortement recommandé lorsque les manomètres standards sont rapidement endommagés ou bloqués.

Commandez dès aujourd’hui le manomètre inox Ø100 0–40 bar avec séparateur soudé réf. 2385RV17S343 de Achatmat et offrez à vos projets industriels, chimiques, agroalimentaires et vapeur une solution de mesure robuste, durable et parfaitement sécurisée.
