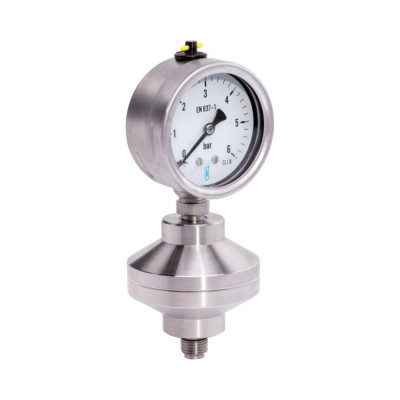

Manomètre inox Ø100 0 Série 515 DN1''1/2 - Sferaco

Factorymat vous présente Manomètre inox Ø100 0 Série 515 DN1''1/2 - Sferaco

Le manomètre inox Ø100 0 Série 515 DN1''1/2 de Sferaco est conçu pour offrir une mesure de pression fiable et précise dans les environnements industriels exigeants. Doté d'un séparateur Clamp en inox 316L, il assure une parfaite étanchéité et une protection maximale entre le manomètre et les fluides corrosifs, visqueux ou chargés.

Grâce à sa robustesse et sa compatibilité avec les protocoles d’hygiène CIP/SIP, cet instrument est idéal pour les secteurs agroalimentaire, pharmaceutique, cosmétique ainsi que pour les applications industrielles nécessitant un contrôle rigoureux de la pression.

Caractéristiques techniques

Plage de mesure : 0 à 9 bar
Diamètre cadran : Ø100 mm
Boîtier : Inox AISI 304
Lunette : Inox AISI 304
Tube de Bourdon : Inox AISI 316L
Mécanisme interne : Inox AISI 304
Cellule de mesure : Inox 316L
Vitre : Plexiglass anti-choc
Montage : Vertical radial obligatoire
Raccord du manomètre : 1/2’’ BSP mâle
Séparateur : Type 990.22 en exécution Clamp PN40 DN 1’’1/2
Membrane : Inox 316L soudée
Fluide de transmission : Huile KN59 compatible agroalimentaire
Cadran : Sec, remplissable glycérine ou silicone
Classe de précision : Classe 1 selon norme EN 837-1
Indice de protection : IP65 (résistant à l'eau, poussière et projections)
Évent de sécurité : Oui
Température fluide sans remplissage : 0°C à +200°C avec siphon
Température fluide avec remplissage : 0°C à +90°C
Température ambiante : –25°C à +65°C
Surpression admissible : 125 % de la pleine échelle
DN pouces NPS : 1''1/2
Durée de garantie : 2 ans

Applications recommandées : process hygiéniques, agroalimentaire, industries des boissons, laiteries, pharmacie, cosmétique, circuits vapeur moyenne pression, fluides corrosifs, solutions visqueuses et chargées, contrôle de cuves et équipements sanitaires soumis aux cycles de nettoyage CIP/SIP.

Avantages et bénéfices

Séparateur Clamp hygiénique 316L : Le système de raccordement Clamp garantit une installation rapide et un démontage aisé pour un nettoyage complet. Il répond parfaitement aux exigences strictes d’hygiène et de maintenance facilitée dans les environnements agroalimentaires et pharmaceutiques.

Membrane soudée inox 316L : Assure l’isolation totale entre le manomètre et les fluides agressifs ou chargés, ce qui prolonge la durée de vie de l’appareil et préserve la fiabilité des mesures, même dans des conditions difficiles.

Fluide de transmission KN59 agroalimentaire : Ce liquide garantit une réponse rapide et stable aux variations de pression, avec une excellente tenue en température, favorisant la précision et la durabilité du manomètre.

Plage de mesure adaptée : La gamme 0–9 bar convient parfaitement aux circuits vapeur moyenne pression, aux cuves sous pression modérée et aux installations industrielles nécessitant un contrôle précis de la pression.

Cadran sec remplissable de glycérine : Permet d’amortir efficacement les vibrations, stabilise la lecture de l’aiguille et améliore la visibilité du cadran dans les environnements à forte sollicitation mécanique.

Protection IP65 robuste : Le manomètre est résistant à la poussière, aux projections d’eau et à l’humidité, ce qui le rend compatible avec les zones de lavage fréquentes et les conditions hygiéniques rigoureuses.

Construction full inox durable : Les matériaux AISI 304 et 316L garantissent une excellente résistance à la corrosion, aux chocs mécaniques et aux contraintes thermiques rencontrés dans l’industrie.

Conformité à la norme EN 837-1 Classe 1 : Assure une haute précision et une fiabilité des mesures indispensable dans les process industriels critiques où la stabilité et la répétabilité des données sont essentielles pour la qualité et la sécurité.

Conseils d’utilisation et d’installation

Montage vertical obligatoire : Pour garantir la précision et la stabilité du fluide de transmission, il est impératif d’installer le manomètre en position strictement verticale.

Protection contre la vapeur et haute température : En présence de vapeur ou de fluides très chauds, il est recommandé d’installer un siphon cor de chasse afin d’abaisser la température au niveau du manomètre, protégeant ainsi la membrane et le tube de Bourdon.

Gestion des vibrations : Dans les environnements à forte vibration, remplissez le cadran avec de la glycérine ou du silicone pour amortir les pulsations, éviter les usures prématurées et garantir une lecture stable.

Processus CIP/SIP : Ce modèle est compatible avec les cycles de nettoyage CIP/SIP grâce à son séparateur hygiénique Clamp. Veillez cependant à ne pas dépasser les limites de température pour préserver la membrane soudée et la cellule de mesure.

Contrôles périodiques : Il est conseillé d’effectuer un contrôle annuel incluant la vérification du retour à zéro, de l’état de la membrane et de la fluidité du fluide de transmission KN59 afin d'assurer la fiabilité des mesures lors d’une utilisation continue.

Applications pour fluides agressifs ou chargés : Le séparateur protège le manomètre des encrassements et détériorations rapides, une caractéristique clé pour les fluides corrosifs, visqueux ou chargés rencontrés fréquemment dans l’industrie.

Pourquoi choisir ce produit face à la concurrence ?

Caractéristique clé : Le manomètre intègre un séparateur Clamp en inox 316L soudé garantissant une étanchéité parfaite et une isolation complète du processus, limitant les risques de contamination ou de défaillance dans les environnements sensibles.

Fabrication : Des matériaux inox AISI 304 et AISI 316L de qualité assurent une résistance accrue aux contraintes mécaniques, chimiques et thermiques pour un usage intensif en milieu professionnel.

Conception professionnelle : Pensé pour un usage industriel exigeant, le manomètre offre une précision conforme à la norme EN 837-1 Classe 1, un montage optimisé vertical radial, ainsi qu’un indicateur sec remplissable, réunissant à la fois sécurité, confort d’utilisation et robustesse.

Autres atouts : Sa compatibilité avec les protocoles d’hygiène CIP/SIP, son indice IP65, son évent de sécurité et sa garantie de 2 ans en font un choix fiable bénéficiant d’un excellent rapport qualité-durabilité pour les professionnels.

Pourquoi acheter ce produit chez Factorymat ?

Factorymat s’engage à proposer exclusivement des équipements adaptés aux besoins des professionnels de l’industrie et des secteurs exigeants comme l’agroalimentaire, la pharmacie ou la cosmétique. Chaque produit est rigoureusement sélectionné pour sa qualité, sa fiabilité et sa conformité aux normes en vigueur.

Grâce à notre expertise technique approfondie, notre équipe de spécialistes accompagne les professionnels en leur fournissant des conseils personnalisés pour choisir et mettre en œuvre un matériel optimal qui assure performance et sécurité dans leurs process industriels.

En commandant sur Factorymat, vous bénéficiez d’un interlocuteur unique dédié aux solutions industrielles, expert du matériel de mesure et d’automatisme, garantissant un service professionnel et un suivi technique adapté à vos exigences.

FAQ – Questions fréquentes sur ce produit

Question 1 : Quel type de fluides peut-on contrôler avec ce manomètre équipé d’un séparateur Clamp ?
Réponse : Ce manomètre est adapté aux fluides corrosifs, visqueux ou chargés, notamment dans les secteurs agroalimentaire, pharmaceutique ou chimique. Le séparateur inox 316L garantit que le mécanisme interne reste isolé, permettant un contrôle fiable même avec des fluides difficiles.

Question 2 : Comment entretenir ce manomètre pour assurer son bon fonctionnement ?
Réponse : Il est recommandé d’effectuer un contrôle annuel, incluant la vérification du retour à zéro de l’aiguille, le contrôle de la membrane soudée et la qualité du fluide de transmission KN59. En cas de vibrations, le remplissage du cadran avec de la glycérine est conseillé pour préserver le mécanisme.

Question 3 : Puis-je utiliser ce manomètre dans un process avec nettoyage CIP/SIP ?
Réponse : Oui, grâce à son séparateur hygiénique Clamp et sa conception en inox, ce manomètre est compatible avec les cycles CIP/SIP. Veillez toutefois à respecter les limites de températures recommandées afin de préserver la durabilité de la membrane et des composants internes.

Conclusion

Commandez dès maintenant votre Manomètre inox Ø100 0 Série 515 DN1''1/2 - Sferaco sur Factorymat et bénéficiez d’un produit fiable, durable et parfaitement adapté aux besoins des professionnels des secteurs agroalimentaire, pharmaceutique et industriel. Offrez à vos installations la précision, la sécurité et la robustesse nécessaires pour un contrôle optimal de vos process sensibles.
