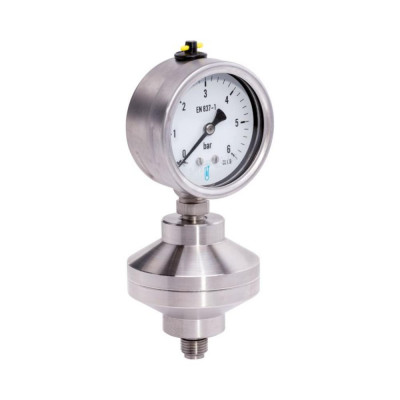

Manomètre inox Ø100 0–6 bar vapeur vertical – Robustesse tout inox

Factorymat vous présente Manomètre inox Ø100 0–6 bar vapeur vertical – Robustesse tout inox

Ce manomètre inox Ø100 mm, avec une plage de mesure de 0 à 6 bar, est un instrument essentiel pour les professionnels de l’industrie, du froid industriel, de la pétrochimie ou encore des réseaux hydrauliques et vapeur. Conçu pour offrir une fiabilité optimale dans des environnements exigeants, il assure une mesure précise, une grande résistance à la corrosion et une tenue aux conditions thermiques et vibratoires sévères.

Grâce à sa construction 100 % inox AISI 304 et 316L, un cadran sec remplissable (glycérine ou silicone) et un indice de protection IP65, ce manomètre convient parfaitement aux installations industrielles critiques nécessitant un contrôle rigoureux de la pression, notamment dans les circuits vapeur basse pression et fluides agressifs.

Caractéristiques techniques

Plage de mesure : 0 à 6 bar
Diamètre du cadran : Ø100 mm
Boîtier et lunette : Inox AISI 304
Tube de Bourdon : Inox AISI 316L
Cellule de mesure : Inox 316L
Mouvement interne : Inox AISI 304
Vitre : Plexiglass anti-choc
Type de montage : Vertical, radial
Raccordement : 1/2’’ BSP mâle
Cadran : Cadran sec remplissable en glycérine ou silicone
Classe de précision : Classe 1 selon norme EN 837-1
Indice de protection : IP65 (protection contre l’eau et la poussière)
Évent de sécurité : Intégré pour évacuer la surpression en cas de rupture
Compatibilité vapeur : Oui, jusqu’à 200°C avec siphon cor de chasse
Température ambiante de fonctionnement : –25°C à +65°C
Température fluide sans remplissage : 0°C à +200°C
Température fluide avec remplissage : 0°C à +90°C
Limite de surpression : 125 % de l’échelle (jusqu’à 100 bar)
Applications recommandées : Réseaux vapeur, circuits chimiques, pétrochimie, froid industriel, réseaux incendie, hydraulique, fluides agressifs non visqueux et non cristallisants

Avantages et bénéfices

Robustesse inox : La construction intégrale en inox AISI 304 et 316L garantit une résistance supérieure à la corrosion, aux ambiances chimiques agressives et aux lavages industriels fréquents. Ce matériau assure une durabilité longue durée même dans des conditions industrielles sévères.

Plage 0–6 bar polyvalente : Adapté à de nombreux circuits basse pression, ce manomètre offre une lecture stable et précise, convenant aussi bien aux réseaux vapeur, hydrauliques que chimiques, facilitant ainsi la surveillance en continu de la pression.

Compatibilité vapeur haute température : Conçu pour supporter des températures jusqu’à 200°C, il peut être utilisé sur des réseaux vapeur à condition d’utiliser un siphon cor de chasse pour protéger le tube de Bourdon et optimiser la durée de vie de l’instrument.

Stabilité et lecture améliorée avec remplissage : Le cadran sec est remplissable en glycérine ou silicone, ce qui permet d’absorber efficacement les vibrations et pulsations fréquemment rencontrées dans les environnements industriels. Cette fonctionnalité améliore la stabilité de l’aiguille et la lisibilité des mesures.

Protection optimale dans les environnements difficiles : L’indice IP65 garantit une étanchéité contre la poussière et les projections d’eau, parfaitement adaptée aux zones humides ou fortement poussiéreuses. Associé au plexiglass anti-choc, le manomètre résiste aux impacts et aux vibrations.

Conformité et précision professionnelle : Classé en classe 1 selon la norme EN 837-1, ce manomètre fournit une mesure fiable et uniforme, indispensable pour les installations process exigeantes où le contrôle rigoureux de la pression est un facteur clé de sécurité et de performance.

Sécurité intégrée : L’évent de sécurité intégré évacue la surpression en cas de rupture du tube de Bourdon, assurant la protection de l’utilisateur et des équipements environnants.

Entretien simplifié : La surface inox lisse et la construction robuste facilitent le nettoyage et la maintenance, réduisant les interruptions de service et les coûts d’exploitation.

Conseils d’utilisation et d’installation

Montage sur réseau vapeur : Il est impératif d’utiliser un siphon cor de chasse entre le réseau vapeur et le manomètre afin de protéger le mécanisme interne contre la chaleur excessive et la condensation, optimisant ainsi la durée de vie de l’instrument.

Gestion des vibrations : Dans les installations comprenant pompes, compresseurs ou autres équipements générant des vibrations, préférez le remplissage du cadran avec glycérine ou silicone pour stabiliser l’aiguille et améliorer la précision de lecture.

Positionnement : Le manomètre doit être installé strictement en position verticale pour garantir la bonne fonction du tube de Bourdon et assurer une mesure fidèle de la pression réelle du fluide.

Entretien régulier : Vérifiez périodiquement l’état du verre, la netteté du cadran, le retour à zéro de l’aiguille et la propreté du raccord 1/2’’ BSP. Ces opérations simples permettent de maintenir la précision dans le temps.

Compatibilité fluide : Adapté uniquement aux fluides agressifs non visqueux et non cristallisants. Pour les fluides pâteux, visqueux ou susceptibles de cristalliser, privilégiez un modèle spécifique muni d’un séparateur pour éviter les dysfonctionnements.

Protection contre les surpressions : En cas de réseaux sujets à des coups de bélier ou surpressions brusques, il est recommandé d’installer un amortisseur ou régulateur afin de préserver le mécanisme du manomètre.

Pourquoi choisir ce produit face à la concurrence ?

Caractéristique clé : Ce manomètre se distingue par sa robustesse intégrale en inox AISI 304 et 316L et son cadran sec remplissable, gage d’une stabilité de lecture dans les environnements industriels complexes et agressifs.

Fabrication et matériaux : Fabriqué avec des matériaux nobles, ce produit assure une excellente résistance à la corrosion, à la température et aux chocs, garantissant un usage prolongé même dans les process lourds.

Conception : Pensé pour un usage professionnel intensif, le design inclut un évent de sécurité intégré, un indice de protection IP65 et un verre plexiglass anti-choc, des attributs indispensables aux milieux exigeants.

Atouts supplémentaires : La possibilité de remplir le cadran avec glycérine ou silicone apporte un plus significatif en termes de précision et de protection contre les vibrations, un avantage rare sur ce type d’instrument.

Pourquoi acheter ce produit chez Factorymat ?

Produits strictement professionnels : Factorymat sélectionne des équipements répondant aux exigences des milieux industriels et assurant fiabilité et conformité pour tous ses clients professionnels.

Expertise technique : Forts d’une connaissance approfondie des besoins du secteur industriel, nos spécialistes accompagnent chaque client afin de proposer le matériel le mieux adapté à ses installations complexes.

Service personnalisé : Factorymat privilégie une relation de confiance et un service après-vente efficace, garantissant un support technique rigoureux et une disponibilité optimale des produits.

FAQ – Questions fréquentes sur ce produit

Question 1 : Ce manomètre peut-il être utilisé dans des installations de vapeur haute pression ?
Réponse : Oui, il est compatible avec des réseaux vapeur jusqu’à 200°C si vous utilisez un siphon cor de chasse pour protéger le tube de Bourdon. Cependant, la plage de mesure est limitée à 6 bar, adaptée aux applications basse pression.

Question 2 : Comment choisir entre le remplissage en glycérine ou en silicone pour le cadran ?
Réponse : La glycérine est couramment utilisée pour absorber vibrations et pulsations. Le silicone peut offrir une meilleure résistance au froid et une durée de vie plus longue dans certains environnements spécifiques. Le choix dépendra des conditions d’exploitation.

Question 3 : Ce manomètre peut-il mesurer des fluides visqueux ou cristallisants ?
Réponse : Non, il est recommandé d’utiliser ce modèle uniquement pour des fluides non visqueux et non cristallisants. Pour les fluides pâteux ou susceptibles de cristalliser, un manomètre avec séparateur est plus adapté.

Conclusion

Commandez dès maintenant votre Manomètre inox Ø100 0–6 bar vapeur vertical – Robustesse tout inox sur Factorymat et bénéficiez d’un instrument fiable, durable et parfaitement adapté aux exigences des professionnels de l’industrie. Optimisez le contrôle de vos installations industrielles, thermiques, hydrauliques et de process vapeur grâce à un manomètre garantissant précision, robustesse et sécurité.
