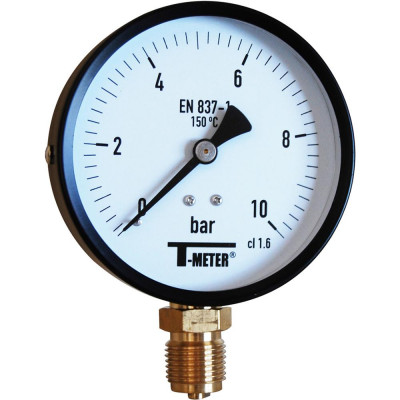

Manomètre acier Ø100 cadran sec - Sferaco

Factorymat vous présente Manomètre acier Ø100 cadran sec - Sferaco

Le manomètre radial à raccord vertical boîtier acier cadran sec Ø100 Sferaco est un instrument de mesure de pression fiable et robuste, adapté aux environnements industriels les plus exigeants. Conçu pour les circuits pneumatiques, les installations de chauffage, ventilation, climatisation, équipements médicaux ainsi que pour les applications vapeur jusqu’à 100°C, il assure une lecture précise et une durabilité optimale dans des conditions variées.

Caractéristiques techniques

Structure : Boîtier en acier noir durable offrant une excellente résistance mécanique, supérieure aux boîtiers polymères ou composites
Mécanisme : Tube de Bourdon en laiton avec mouvement interne en laiton brasé assurant stabilité et précision
Raccord : Raccord mâle vertical 1/2" BSP conforme à la norme ISO 228-1, compatible avec circuits pneumatiques, hydrauliques ou vapeur (limite de température)
Vitrage : Vitre en verre d’instrumentation résistante aux chocs, variations thermiques et humidité
Sécurité : Évent de sécurité intégré pour évacuer la pression en cas de surcharge
Plages de pression : Variantes allant de –1/+1 bar à 0/40 bar, graduations fines de 0,05 à 1 bar selon modèle
Précision : Classe 1.6, adaptée aux installations industrielles nécessitant une mesure fiable
Température d’utilisation : 0°C à +150°C (applications vapeur jusqu’à 100°C), ambiance de –20°C à +60°C
Dimensions : Diamètre Ø100 mm, hauteur 82 mm, profondeur 36 mm, poids 0,35 kg
Cadran : Cadran en duralumin, résistant thermiquement et offrant une lisibilité durable
Aiguille : Aiguille en acier résistante, précise, adaptée aux vibrations modérées
Compatibilité : Pour fluides gazeux et liquides non obstruants compatibles avec alliages cuivreux, circuits vapeur jusqu’à 100°C
Conformité : Conforme à la norme EN 837-1 et fabriqué selon les standards ISO 9001:2015

Avantages et bénéfices

Robustesse : Le boîtier en acier confère une résistance mécanique supérieure, parfaitement adaptée aux environnements industriels soumis à des contraintes mécaniques et thermiques.

Résistance thermique : Son fonctionnement jusqu’à 150°C, avec une tolérance sur vapeur jusqu’à 100°C, le rend idéal pour les chaudières, circuits thermiques et applications vapeur basse pression.

Précision industrielle : La classe 1.6 garantit une mesure fiable, essentielle pour le contrôle strict des pressions dans les installations techniques et industrielles.

Sécurité renforcée : L’évent de sécurité intégré protège le mécanisme interne contre les surpressions et assure la sécurité de l’utilisateur.

Lisibilité optimale : Le vitrage en verre d’instrumentation combiné au cadran en duralumin permet une lecture claire et durable, même sous fortes contraintes thermiques et mécaniques.

Compatibilité universelle : Le raccord 1/2’’ BSP et les multiples plages de pression facilitent son intégration dans divers circuits pneumatiques, hydrauliques ou vapeur.

Durabilité accrue : L’utilisation de matériaux nobles comme le laiton brasé, l’acier et le verre d’instrumentation garantit une longévité et une fiabilité bien supérieures aux modèles en polymère ou ABS.

Conseils d’utilisation et d’installation

Installation : Le manomètre doit être positionné verticalement afin d’assurer une lecture précise et de préserver le tube de Bourdon, élément clé du mécanisme.

Gestion thermique : Pour les applications vapeur jusqu’à 100°C, il est conseillé d’installer une lyre en acier PN25 (réf. 9880201) pour absorber les effets thermiques et les pulsations.

Compatibilité fluide : Vérifiez que le fluide de service ne soit pas agressif envers le laiton. En présence de fluides corrosifs, préférez un modèle en inox pour prévenir les détériorations.

Maintenance : Nettoyez régulièrement la vitre en verre avec un chiffon doux pour maintenir une visibilité optimale. Évitez les produits abrasifs pouvant rayer ou fragiliser le vitrage.

Surveillance : En cas de vibrations importantes sur site, pensez à installer un système d’amortissement afin de protéger la précision du mécanisme interne.

Choix de la plage de mesure : Sélectionnez une plage adaptée à votre application, en veillant à ne pas dépasser environ 70 % de la plage maximale pour garantir la durée de vie du manomètre et la fiabilité des mesures.

Environnement d’utilisation : Pour les ambiances froides pouvant descendre jusqu’à –20 °C, évitez les chocs thermiques soudains qui pourraient détériorer la vitre en verre d’instrumentation.

Pourquoi choisir ce produit face à la concurrence ?

Caractéristique clé : Son boîtier acier noir et son mécanisme en laiton brasé assurent une durabilité et une résistance aux conditions industrielles rudes, surpassant régulièrement les modèles à boîtier polymère ou composite.

Fabrication : Conforme aux normes EN 837-1 et fabriqué selon les standards ISO 9001:2015, ce manomètre est le fruit d’une production respectant des critères stricts de qualité et de sécurité.

Conception : Pensé pour un usage professionnel exigeant, il garantit une lecture claire, une sécurité renforcée et une installation facile grâce à son raccord vertical standardisée 1/2" BSP.

Autre atout : Sa large plage de pression, ses matériaux de qualité supérieure et son évent de sécurité intégré en font une solution polyvalente et fiable adaptée aux secteurs pneumatique, thermique, médical et vapeur.

Pourquoi acheter ce produit chez Factorymat ?

Sur Factorymat, vous bénéficiez d’une sélection rigoureuse de produits exclusivement dédiés aux professionnels de l’industrie. Chaque équipement est choisi pour sa conformité aux normes en vigueur, sa qualité et son adaptabilité aux environnements industriels spécifiques.

Notre expertise technique vous accompagne dans le choix des produits optimaux selon vos exigences, avec des conseils personnalisés pour vous garantir des solutions durables et performantes. De plus, notre plateforme sécurisée vous garantit une expérience d’achat simple et professionnelle.

FAQ – Questions fréquentes sur ce produit

Question 1 : Quel est le principe de fonctionnement du manomètre radial ?
Réponse : Le manomètre radial utilise un tube de Bourdon qui se déforme sous la pression du fluide circulant dans l’équipement. Cette déformation est convertie en déplacement angularisé de l’aiguille, permettant une lecture visuelle précise de la pression.

Question 2 : Le manomètre peut-il être installé sur des fluides agressifs ?
Réponse : Ce modèle est compatible avec des fluides non agressifs pour le laiton. Pour des fluides corrosifs, optez pour un modèle tout inox afin d’éviter toute détérioration du mécanisme.

Question 3 : Quelle maintenance est nécessaire pour garantir la précision du manomètre ?
Réponse : Il est recommandé de nettoyer régulièrement la vitre en verre avec un chiffon doux, de vérifier l’absence de vibrations excessives et d’inspecter le raccord pour éviter toute fuite. Une installation correcte et l’utilisation d’accessoires adaptés prolongent la durée de vie du manomètre.
