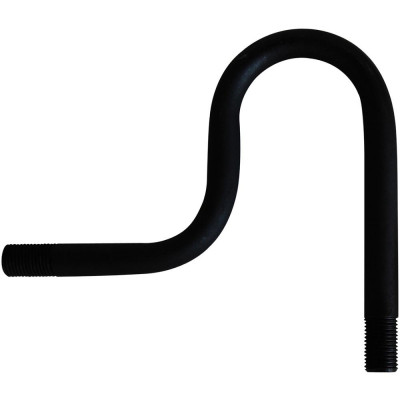

Lyre pour manomètre acier en U PN10 - Sferaco

Factorymat vous présente la Lyre pour manomètre acier en U PN10 - Sferaco

La lyre pour manomètre en acier modèle en U PN10 de Sferaco est un élément incontournable pour la protection des instruments de mesure dans les environnements industriels.
Elle permet de préserver les manomètres contre les agressions thermiques causées par les fluides chauds en limitant la transmission de chaleur, garantissant ainsi la fiabilité et la précision des mesures.
Conçue pour s’adapter aux installations industrielles standards, cette lyre facilite le contrôle et la sécurité du process.

Caractéristiques techniques

Matière : acier
Modèle : siphon en U
Diamètre nominal : DN 1/2" (12,7 mm)
Raccordement : mâle / mâle BSP (norme ISO 228-1 Cylindrique)
Pression maximale admissible : 25 bars (PN10)
Température minimale : -20°C
Température maximale : +120°C
Longueur totale (L) : 239 mm
Longueur (L1) : 20 mm
Longueur (L2) : 10 mm
Longueur (L3) : 150 mm
Hauteur (H) : 165 mm
Rayon de courbure (R) : 29 mm
Poids : 1,2 kg
Fabrication certifiée ISO 9001 : 2015
Conformité : Produit exclu de la Directive européenne 2014/68/UE (Article 4, §3)

Avantages et bénéfices

Protection thermique efficace : Grâce à sa forme en U, la lyre crée une chambre tampon où le fluide se refroidit avant d’atteindre le manomètre. Cette barrière thermique protège l’instrument des températures élevées et augmente sa durée de vie.

Robustesse structurelle : Le corps est fabriqué en acier robuste assurant une haute résistance mécanique. Cette caractéristique est particulièrement adaptée aux conditions industrielles avec des contraintes mécaniques régulières.

Plage d’utilisation étendue : La lyre fonctionne efficacement entre -20°C et +120°C, ce qui la rend idéale pour des systèmes de chauffage, des circuits à vapeur basse pression ou pour le passage de fluides techniques divers.

Compatibilité industrielle : Équipée de raccords mâles BSP standards, elle se monte facilement sur la majorité des manomètres et installations existantes, simplifiant les interventions et réduisant les contraintes de maintenance.

Fiabilité durable : La conception en U et la retenue du fluide interne garantissent un refroidissement homogène et une protection constante de l’appareil de mesure, améliorant la performance globale des systèmes de contrôle.

Conseils d’utilisation et d’installation

Lors de l’installation, il est essentiel de respecter le sens de circulation du fluide afin que la boucle en U se remplisse correctement.
Cette accumulation de fluide forme un amortisseur thermique protégeant efficacement le manomètre.
Le serrage des raccords doit être réalisé avec une clé adaptée et modéré pour éviter toute déformation du filetage BSP et prévenir les risques de fuite.

La lyre est adaptée aux fluides dont la température ne dépasse pas 120°C ; en cas d’utilisation avec des températures plus élevées, un modèle en acier inoxydable est recommandé.
L’entretien régulier consiste à vérifier la présence de dépôts, de boues ou toute corrosion susceptible de diminuer l’efficacité thermique du siphon.

Veillez à stocker ce produit dans un environnement sec et à l’abri des chocs mécaniques.
Enfin, la purge complète du circuit doit être effectuée avant toute intervention pour garantir la sécurité des opérateurs face aux pressions ou températures résiduelles.

Pourquoi choisir cette lyre pour manomètre acier en U PN10 - Sferaco ?

Ce produit se distingue par sa conformité rigoureuse aux normes ISO et sa certification qualité ISO 9001 : 2015, assurant une fiabilité constante.

Fabriquée en acier solide et conçue pour des environnements industriels exigeants, elle offre une résistance mécanique élevée et une stabilité thermique optimale.

Son raccordement BSP mâle/mâle est universel, garantissant une compatibilité maximale avec la majorité des équipements existants.

Son design ingénieux contribue à prolonger la durée de vie des manomètres tout en facilitant l’installation et la maintenance régulière.

Pourquoi acheter ce produit chez Factorymat ?

Factorymat propose une sélection rigoureuse de produits destinés exclusivement aux professionnels de l’industrie et des secteurs connexes.
Chaque article est choisi pour sa robustesse, sa conformité aux normes industrielles et sa capacité à répondre à des exigences d’utilisation pointues.

Notre expertise technique permet d’accompagner nos clients dans le choix adapté à leurs besoins, avec des conseils personnalisés pour toutes les applications de mesure et de contrôle professionnels.

Nous nous engageons à fournir des produits certifiés garantissant sécurité, durabilité et performance industrielle dans toutes vos installations.

FAQ – Questions fréquentes sur la Lyre pour manomètre acier en U PN10 - Sferaco

Question 1 : Quelle est la fonction principale de cette lyre pour manomètre ?
Réponse : Elle protège le manomètre des températures élevées en réduisant la chaleur du fluide avant son passage dans l’appareil, évitant ainsi la détérioration prématurée du manomètre.

Question 2 : Ce modèle convient-il à tous les types de fluides ?
Réponse : Il est adapté aux fluides dont la température est comprise entre -20°C et +120°C, notamment la vapeur basse pression, les circuits de chauffage et certains fluides techniques. Pour des fluides plus chauds, un modèle inox est recommandé.

Question 3 : Comment garantir une installation correcte ?
Réponse : Il faut respecter le sens de circulation, assurer le bon remplissage de la boucle en U, serrer modérément les raccords avec un outil adapté et vérifier régulièrement la présence de fluide à l’intérieur du siphon.

Conclusion

Commandez dès maintenant votre Lyre pour manomètre acier en U PN10 - Sferaco sur Factorymat et bénéficiez d’un produit fiable, durable et parfaitement adapté aux besoins des professionnels. Offrez à vos installations de mesure et contrôle une protection thermique efficace pour garantir la précision et la longévité de vos instruments.
