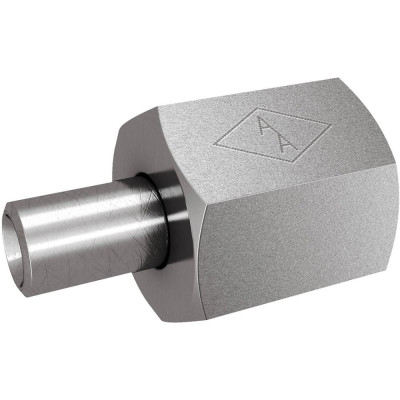

Écrou taraudé tubulaire inox 1/4" à souder - Sferaco

Factorymat vous présente Écrou taraudé tubulaire inox 1/4" à souder - Sferaco

Ce raccord inox est spécialement conçu pour la création de points de piquage de mesure sur tuyauteries industrielles. Il permet une fixation robuste et étanche des manomètres réglables ou remplissables, facilitant ainsi l’instrumentation précise des installations. Grâce à sa construction en inox, il garantit une excellente résistance mécanique, thermique et chimique pour les environnements professionnels exigeants.

Caractéristiques techniques

Dénomination : Écrou taraudé avec tubulure inox 1/4’’
Dimension DN/NPS : 1/4’’
Type : Tubulure courte avec écrou taraudé intérieur
Matériau : Inox industriel AISI 304 ou AISI 316 selon gamme
Raccordement : Taraudage intérieur 1/4’’ BSP cylindrique
Fixation : Tubulure à souder (pièce de piquage pour manomètre)
Utilisation : Montage de manomètres réglables ou remplissables
Compatibilité : Siphons inox, robinets porte-manomètre inox, boîtiers inox
Fluides compatibles : Gaz, vapeur légère, eau, huile, liquides non visqueux, produits chimiques compatibles inox
Applications : Instrumentation, mesure de pression, réseaux chimiques, énergie, hydraulique, chauffage, systèmes industriels
Température admissible : Large plage selon installation et inox employé
Pression admissible : Variable selon réseau et montage, avec très haute tenue grâce à l’inox

Avantages et bénéfices

Robustesse éprouvée : Ce type de raccord est conçu pour subir sans déformation les sollicitations mécaniques répétées, ainsi que les variations thermiques et vibrations fréquentes dans le milieu industriel. L’inox assure une longévité et une fiabilité accrues des points de prise de pression.

Durabilité face à la corrosion : Le choix de matériaux inoxydables AISI 304 ou 316 garantit une excellente résistance aux atmosphères corrosives, aux projections chimiques, à l’humidité et aux environnements agressifs, ce qui prolonge la vie du raccord et optimise la tenue de l’instrumentation associée.

Compatibilité standardisée : Le taraudage BSP 1/4’’ permet une liaison rapide et sécurisée avec la majorité des manomètres industriels réglables et remplissables. Ce standard européen favorise l’interchangeabilité et facilite les opérations de maintenance ou remplacement.

Soudabilité parfaite : La géométrie optimisée du tube permet une soudure propre, durable et étanche, compatible avec les procédés TIG ou MIG. La soudure solide assure une jonction fiable avec la tuyauterie acier ou inox sans compromettre les propriétés mécaniques.

Adaptation aux différents secteurs : Idéal pour les industries chimiques, pétrochimiques, les systèmes d’énergie, HVAC, hydraulique, chauffage ou autres installations industrielles où le contrôle de la pression est primordial. Ce raccord s’intègre facilement aux réseaux vapeur légère et réseaux chimiques.

Fiabilité de l’étanchéité : Grâce au taraudage BSP, l’emploi de joints plats PTFE, fibres ou ruban permet d’éviter toute micro-fuite, même sur des circuits dynamiques ou pulsés, assurant une protection optimale de l’instrumentation.

Polyvalence d’usage : Compatible avec différentes tailles de manomètres inox (Ø63 ou Ø100), ainsi qu’avec divers accessoires d’instrumentation comme robinets porte-manomètre, amortisseurs, siphons et attaches murales, il répond à tous les besoins industriels.

Encombrement réduit : Le format tubulaire court permet une installation compacte, parfaitement adaptée aux espaces restreints tout en gardant une excellente stabilité mécanique du montage.

Conseils d’utilisation et d’installation

Protection du taraudage : Avant soudage, insérez impérativement un bouchon pour protéger le filetage intérieur des projections, évitant ainsi toute détérioration.
Procédez idéalement à une soudure TIG pour garantir une jonction nette, propre et durable.
Évitez les surchauffes pouvant altérer à la fois le taraudage et les qualités mécaniques de l’inox.

Montage du manomètre : Après soudage, laissez refroidir complètement la tubulure.
Appliquez un joint PTFE ou un autre moyen d’étanchéité adapté au filetage 1/4’’ BSP.
Serrer progressivement pour éviter tout risque de fuite tout en protégeant les composants.

Orientation de la tubulure : Orientez la tubulure afin que le manomètre soit facile à lire.
Privilégiez les installations verticales ou inclinées pour faciliter la lecture et éviter l’accumulation de condensats sans siphon.

Compatibilité des fluides : Vérifiez toujours que le fluide en contact est compatible avec l’inox employé. Pour les atmosphères plus agressives, privilégiez l’AISI 316L pour une meilleure résistance.

Maintenance : Contrôlez régulièrement l’état de la soudure et du filetage, surtout dans les environnements soumis à vibrations et chocs thermiques.
Changez systématiquement les joints lors du démontage du manomètre pour garantir une étanchéité continue.

Association recommandée : Pour une installation complète et durable, associez ce raccord avec un siphon inox, un robinet porte-manomètre inox et un manomètre tout inox réglable ou remplissable.
Cette combinaison protège l’instrumentation contre les impulsions de pression, les hautes températures et garantit la fiabilité des mesures.

Pourquoi choisir ce produit face à la concurrence ?

Matériau haut de gamme : L’utilisation d’aciers inoxydables AISI 304 ou 316 assure une résistance supérieure à la corrosion et aux contraintes mécaniques par rapport à des raccords classiques en acier non inoxydable.
Conception professionnelle : Le taraudage BSP 1/4’’ garantit une compatibilité parfaite avec la majorité des appareils et accessoires utilisés dans l’industrie.
Soudabilité et installation maîtrisées : La géométrie tube courte facilite une soudure propre qui optimise la durabilité de l’étanchéité.
Polyvalence d’application : Convient à une large gamme de secteurs industriels (chimie, énergie, hydraulique…) et à différents fluides, offrant une solution universelle.
Fiabilité éprouvée : Résistance aux environnements corrosifs, à la pression élevée et aux variations thermiques, ce qui limite les risques de remplacement et de maintenance coûteuse.

Pourquoi acheter ce produit chez Factorymat ?

Expertise professionnelle : Factorymat propose une sélection rigoureuse de produits adaptés aux exigences des professionnels de l’industrie, assurant la conformité et la qualité.
Conseil personnalisé : Notre équipe technique vous accompagne dans le choix et l’utilisation optimale de vos équipements industriels pour garantir la performance.
Fiabilité et disponibilité : Bien que la livraison ou les modalités ne soient pas évoquées ici, Factorymat s’engage à fournir des produits conformes et adaptés à vos besoins de production et maintenance.
Produits dédiés aux usages intensifs : Chaque article sélectionné répond à des critères stricts de robustesse, sécurité et longévité, essentiels en milieu industriel.

FAQ – Questions fréquentes sur ce produit

Q1 : Ce raccord peut-il être utilisé avec des fluides agressifs chimiquement ?
R1 : Oui, la tubulure en inox AISI 316 (voire 316L pour les agressions très fortes) est parfaitement adaptée aux fluides chimiques compatibles avec ce matériau.

Q2 : Quelle méthode de soudage est recommandée pour ce raccord ?
R2 : Le procédé TIG est conseillé pour obtenir une soudure propre, résistante et étanche, tout en préservant l’intégrité du taraudage intérieur.

Q3 : Faut-il protéger le taraudage durant la soudure ?
R3 : Absolument, il est impératif de protéger le filetage par un bouchon adapté durant la soudure pour éviter les projections et les dommages qui pourraient compromettre l’étanchéité.

Conclusion

Commandez dès maintenant votre Écrou taraudé tubulaire inox 1/4" à souder - Sferaco sur Factorymat et bénéficiez d’un produit fiable, durable et parfaitement adapté aux besoins des professionnels pour l’instrumentation industrielle, l’optimisation des mesures de pression et la maintenance des installations.
