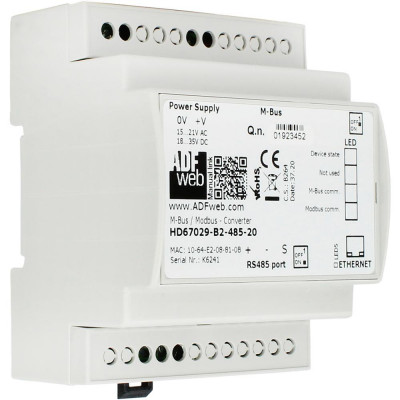

Le Convertisseur M-Bus Filaire – Modbus Sferaco 20 compteurs est un module compact et robuste conçu pour assurer une communication fluide et fiable entre les compteurs M-Bus et les réseaux Modbus. Adapté aux environnements industriels exigeants, il permet de gérer jusqu’à 20 compteurs simultanément grâce à une interface RS485 standard, avec isolation galvanique intégrale pour une protection optimale contre les perturbations électriques.

Grâce à sa conception compacte pour montage sur rail DIN, ce convertisseur s’intègre facilement dans les armoires électriques, facilitant ainsi l’automatisation technique, la télérelève et la gestion énergétique dans les secteurs de l’eau, du chauffage et autres infrastructures industrielles.

Caractéristiques techniques

Format : Modèle compact pour intégration simple en armoire électrique
Compatibilité : Conçu pour compteurs M-Bus filaire
Montage : Installation facile sur rail DIN 35 mm
Connexion : RS485 en standard, RS232 disponible sur demande
Isolation : Isolation galvanique complète entre Modbus et M-Bus
Capacité : Gestion de 1 à 20 compteurs M-Bus simultanément
Raccordement : Bornier sécurisé pour connexions directes
Température de fonctionnement : -30°C à +70°C
Tension d’alimentation : 18–35V DC ou 15–21V AC
Consommation électrique : 1,5 mA par esclave, consommation totale 3,5 à 4W
Voltage M-Bus : 34V stabilisé
Courant de repos : 30 mA pour un réseau complet de 20 compteurs
Seuil de sécurité : Protection surintensité réglée à 250 mA
Vitesses de communication RS : 1200 à 115 200 bauds en RS485/RS232
Vitesses M-Bus : 300 à 38 400 bauds
Longueur maximale réseau : Jusqu’à 350 mètres de câble sans répétiteur
Normes : Fabrication conforme ISO 9001 : 2015, ISO 14001 : 2015 et conception EN 1434
Utilisation : Optimisé pour réseaux d’eau, chauffage, télérelève et automatisation technique
Garantie : 2 ans
Pression nominale : PN40
Série Sferaco : 540AICG
Marque : MADDALENA

Avantages et bénéfices

Fiabilité élevée : L’isolation galvanique intégrale permet une communication stable entre les interfaces Modbus et M-Bus, même dans des environnements électriques fortement perturbés, garantissant la continuité des opérations industrielles.

Gestion performante : La prise en charge simultanée jusqu’à 20 compteurs offre une solution efficace pour le suivi précis des consommations sur de grands réseaux techniques, avec une portée pouvant atteindre 350 mètres sans avoir recours à un répétiteur.

Polyvalence d’usage : Adapté aussi bien aux réseaux d’eau potable qu’aux systèmes de chauffage, il supporte une large plage thermique et différentes tensions d’alimentation, ce qui le rend adapté à de nombreux projets industriels.

Simplicité d’installation : Le montage rapide sur rail DIN et le bornier sécurisé pour connections directes facilitent la mise en œuvre sur site, réduisant les temps d’intervention et les risques d’erreurs de câblage.

Consommation maîtrisée : Avec seulement 3,5 à 4W de consommation totale, ce convertisseur contribue à réduire les coûts énergétiques et s’intègre facilement dans des systèmes à faible consommation.

Sécurité renforcée : La protection contre les surintensités réglée à 250 mA protège le matériel et le réseau d’éventuelles anomalies électriques, renforçant la durabilité de l’installation.

Conseils d’utilisation et d’installation

Placement : Pour optimiser la durée de vie du convertisseur, installez-le dans une armoire électrique ventilée. Bien que le matériel supporte des températures allant jusqu’à 70°C, une ventilation naturelle ou mécanique est recommandée dans les environnements chauds ou lors d’utilisations intensives.

Câblage : Employez des câbles torsadés de qualité pour la communication RS485. Respectez strictement les polarités M-Bus afin d’éviter toute perte de signal. Pour les réseaux dépassant 250 mètres, assurez-vous que les câbles de communication soient distincts des câbles de puissance pour limiter les interférences.

Limite du réseau : Ne dépassez pas 20 compteurs M-Bus connectés simultanément. Si la taille du réseau est plus importante, prévoyez l’utilisation d’un répéteur M-Bus ou un convertisseur supplémentaire pour maintenir la qualité de la transmission.

Paramétrage : Ajustez la vitesse de communication (baud rate) en fonction du réseau existant. Dans des architectures complexes, privilégiez une vitesse inférieure pour garantir la stabilité des échanges.

Maintenance : Contrôlez régulièrement l’état des connexions au bornier et la tension d’alimentation pour éviter toute défaillance. Une alimentation stable, comprise entre 18 et 35V DC, est indispensable au bon fonctionnement du convertisseur.

Protection électrique : Intégrez un fusible ou disjoncteur adapté sur l’alimentation électrique afin de prévenir les dommages liés aux surtensions ou courts-circuits éventuels.

Extension du réseau : En cas d’extension future, planifiez l’ajout d’un second convertisseur plutôt que de surcharger l’équipement existant. Cela permettra de maintenir la fiabilité et la qualité de la communication M-Bus.

Pourquoi choisir ce produit face à la concurrence ?

Caractéristique clé : La compatibilité étendue RS485 standard et la possibilité d’adapter en RS232 sur demande offrent une flexibilité appréciable, facilitant l’intégration dans différents systèmes industriels.

Conception robuste : Fabriqué conformément aux normes ISO 9001 et ISO 14001, ce convertisseur répond à des standards de qualité élevés, garantissant une durabilité et une fiabilité adaptées aux environnements industriels sévères.

Usage professionnel intensif : Pensé pour les besoins des professionnels, il assure une gestion fiable des réseaux M-Bus avec une protection renforcée, une isolation galvanique et des performances stables sur une large plage thermique.

Atouts supplémentaires : Sa faible consommation énergétique, avec une intensité maîtrisée par esclave, contribue à réduire les coûts d’exploitation. Par ailleurs, la compatibilité avec des réseaux jusqu’à 350 mètres sans répétiteur facilite l’installation sans matériel additionnel coûteux.

Pourquoi acheter ce produit chez Factorymat ?

Factorymat propose des produits strictement sélectionnés pour répondre aux exigences professionnelles des secteurs industriels, logistiques et du bâtiment. Notre offre garantit des équipements fiables, performants et adaptés aux besoins spécifiques des professionnels.

Grâce à une expertise technique approfondie, Factorymat accompagne ses clients avec des conseils personnalisés pour optimiser le choix, l’installation et la maintenance de leurs solutions techniques. Cette proximité garantit une expérience client professionnelle attentive et réactive à chaque étape du projet.

FAQ – Questions fréquentes sur ce produit

Question 1 : Quel est le nombre maximal de compteurs que ce convertisseur peut gérer ?
Réponse : Ce module prend en charge jusqu’à 20 compteurs M-Bus simultanément, ce qui convient aux réseaux de taille moyenne. Pour des réseaux plus grands, il est recommandé d’ajouter un répéteur ou un second convertisseur.

Question 2 : Quelle interface de communication est disponible ?
Réponse : Le convertisseur dispose d’une interface RS485 en standard. Il est également possible d’obtenir une version RS232 sur demande, selon les besoins d’intégration.

Question 3 : Quelle est la plage de température d’utilisation ?
Réponse : Le module fonctionne dans des conditions allant de -30°C à +70°C, ce qui le rend adapté à la plupart des environnements techniques industriels.
