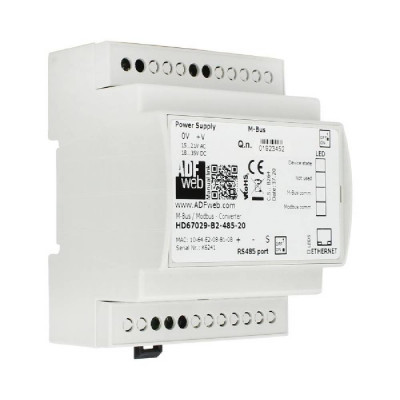

Convertisseur M-Bus/ModBus Série 760 - Sferaco

Factorymat vous présente Convertisseur M-Bus/ModBus Série 760 - Sferaco

Le convertisseur M-Bus/ModBus Série 760 - Sferaco est un module professionnel compact conçu pour convertir un réseau filaire de compteurs M-Bus en interface ModBus. Il facilite ainsi l’intégration des données de comptage (eau, chauffage, énergie thermique) dans des systèmes de supervision industrielle, GTB, automates et télérelève. Ce dispositif robuste et sécurisé convient parfaitement aux environnements industriels et techniques exigeants.

Caractéristiques techniques

Type : Convertisseur M-Bus filaire vers ModBus
Compatibilité : Jusqu’à 20 compteurs M-Bus
Connexions : RS485 (RS232 disponible sur demande)
Montage : Sur rail DIN 35 mm
Câblage : Bornier sécurisé facilitant la connexion
Isolation : Isolation galvanique complète entre ModBus et M-Bus
Température de fonctionnement : -30°C à +70°C
Tension d’alimentation : 18–35 V DC ou 15–21 V AC
Consommation par compteur : 1,5 mA par esclave
Consommation totale : 3,5 W à 4 W
Tension M-Bus : 34 V stabilisés
Courant maximum M-Bus : 30 mA avec 20 compteurs raccordés
Seuil de surintensité : 250 mA
Vitesses de transmission RS232/RS485 : 1200 à 115 200 bauds
Vitesses de transmission M-Bus : 300 à 38 400 bauds
Longueur maximale du réseau : 350 mètres sans répéteur
Normes : Conforme EN 1434, fabricant certifié ISO 9001 et ISO 14001
Environnement d’utilisation : Réseaux d’eau, chauffage, GTB et sous-comptage
Format : Module compact pour installation en armoire ou coffret technique
Durée de garantie : 2 ans
Marque : MADDALENA
Série : Sferaco 760

Avantages et bénéfices

Performance optimisée
Le convertisseur supporte jusqu’à 20 compteurs M-Bus simultanément, garantissant une collecte centralisée et rapide des données. Sa capacité à gérer des longueurs de réseau jusqu’à 350 mètres sans répéteur assure une installation flexible sur des sites industriels et techniques étendus.

Sécurité renforcée
L’isolation galvanique complète entre les réseaux ModBus et M-Bus protège vos équipements des surtensions, interférences et retours de courant. Cette séparation garantit fiabilité et préserve la durée de vie des appareils connectés.

Installation facile et pratique
Son format compact et son montage sur rail DIN 35 mm facilitent l’intégration dans les tableaux électriques existants ou les coffrets techniques. Les borniers sécurisés permettent un câblage simple, propre et fiable adapté aux contraintes industrielles.

Polyvalence d’usage
Avec une plage de température étendue (-30°C à +70°C), le convertisseur s’adapte à divers environnements professionnels, des chaufferies aux locaux techniques non chauffés, assurant continuité de service même en conditions difficiles.

Communication fluide et compatible
Les vitesses élevées en ModBus (jusqu’à 115 200 bauds) et en M-Bus (jusqu’à 38 400 bauds) garantissent un transfert rapide et stable des données vers les systèmes de supervision, facilitant le pilotage et la télérelève des consommations énergétiques.

Conformité et fiabilité
Fabriqué selon la norme EN 1434 et par un industriel certifié ISO 9001 et ISO 14001, ce convertisseur répond aux exigences rigoureuses des applications de comptage énergétique, garantissant précision et respect des normes en vigueur.

Conseils d’utilisation et d’installation

Installation
Fixez le convertisseur sur un rail DIN 35 mm dans une armoire propre, ventilée et facilement accessible pour l’entretien. Prévoyez un espace suffisant autour du module pour assurer une bonne dissipation thermique, particulièrement dans les environnements soumis à des températures élevées.

Câblage
Utilisez une paire torsadée de haute qualité pour le réseau M-Bus en respectant scrupuleusement les polarités. Pour des longueurs dépassant 350 mètres, ajoutez un répéteur M-Bus afin d’assurer la qualité du signal.
Veillez à ne pas dépasser le courant maximum M-Bus de 30 mA pour garantir la stabilité et la sécurité du réseau.

Mise en service
Configurez les vitesses de transmission RS485/RS232 et M-Bus selon les paramètres de votre système de supervision ou automate. Testez votre installation en intégrant progressivement les compteurs afin de détecter et corriger d’éventuels conflits d’adressage ou problèmes de communication.

Sécurité et maintenance
L’isolation galvanique protège de nombreux risques, mais un câblage soigné reste indispensable. Évitez le croisement de câbles basse tension avec ceux à haute puissance pour limiter les interférences électromagnétiques.
Inspectez régulièrement les connexions, nettoyez les borniers de toute poussière et vérifiez l’absence d’humidité dans les coffrets pour garantir une longue durée de vie au système.

Supervision
Utilisez un système ModBus compatible (GTB, GTC, automate industriel, module IP/ModBus) pour visualiser et exploiter les données recueillies. En cas de perte ponctuelle de données, vérifier la bonne terminaison du bus et la longueur totale du câblage.

Évolutivité
Le convertisseur est compatible avec la majorité des compteurs M-Bus du marché, notamment les modèles Sferaco volumétriques, Woltmann ou électroniques, offrant une flexibilité importante pour l’évolution de votre installation.

Pourquoi choisir ce produit face à la concurrence ?

Caractéristique clé
La capacité à intégrer jusqu’à 20 compteurs M-Bus avec une isolation galvanique complète entre les réseaux est un gage de sécurité et de fiabilité peu courante sur le marché.

Fabrication responsable
Fabriqué par MADDALENA, industriel certifié ISO 9001 et ISO 14001, garantissant un processus maîtrisé et respectueux de l’environnement.

Conception professionnelle
Conçu pour répondre aux besoins exigeants des professionnels, le module est robuste, compact, facile à installer et à câbler, assurant un usage intensif dans des environnements variés et difficiles.

Autres atouts
Garantie 2 ans incluse, compatibilité étendue avec les compteurs M-Bus du marché, possibilité de communication RS232 sur demande, tout cela constitue un ensemble complet facilitant l’intégration et la maintenance.

Pourquoi acheter ce produit chez Factorymat ?

Produits sélectionnés pour usage professionnel strict
Chez Factorymat, vous trouvez une gamme rigoureusement choisie qui répond aux besoins spécifiques des industriels, gestionnaires d’entrepôts et professionnels du bâtiment.

Expertise technique et conseil personnalisé
Notre équipe vous accompagne dans le choix et l’intégration de vos équipements, avec un savoir-faire reconnu en matière d’équipement industriel et télérelève, assurant ainsi un investissement efficace et durable.

FAQ – Questions fréquentes sur ce produit

Question 1 : Combien de compteurs M-Bus puis-je connecter ?
Le convertisseur peut gérer jusqu’à 20 compteurs simultanément, avec un courant maximum de 30 mA pour le réseau M-Bus.

Question 2 : Quels types de compteurs sont compatibles ?
Ce convertisseur est compatible avec la majorité des compteurs M-Bus filaires du marché, notamment les compteurs d’eau froide, eau chaude, volumétriques, Woltmann et thermiques Sferaco.

Question 3 : Peut-on installer ce module en extérieur ?
Il est recommandé de l’installer en intérieur, dans un coffret ou armoire technique propre et ventilée, car le module supporte une plage de température de -30°C à +70°C mais n’est pas certifié pour une exposition directe aux intempéries.
