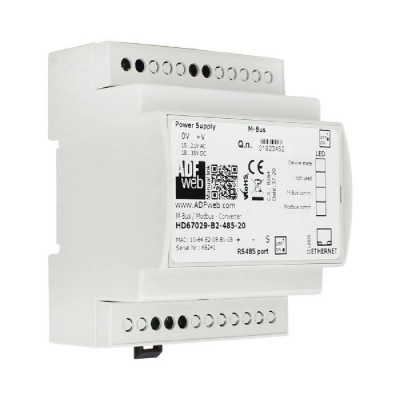

Convertisseur M-Bus / ModBus - Sferaco

Factorymat vous présente Convertisseur M-Bus / ModBus - Sferaco

Conçu pour la télérelève et la supervision des réseaux d’eau et de chauffage, le convertisseur M-Bus / ModBus - Sferaco facilite la conversion du protocole M-Bus filaire vers ModBus. Adapté aux environnements industriels et tertiaires, il permet d’intégrer jusqu’à 20 compteurs dans les systèmes de gestion technique de bâtiment (GTB) ou d’automatisation industrielle.

Robuste et compact, il assure une communication fiable, rapide et sécurisée grâce à son isolation galvanique complète.

Caractéristiques techniques

Type : Convertisseur M-Bus filaire vers ModBus
Compatibilité : Jusqu’à 20 compteurs M-Bus filaires
Connexion : RS485 (RS232 disponible sur demande)
Interface : Bornier à connexion rapide
Montage : Rail DIN 35 mm
Isolation : Isolation galvanique complète entre M-Bus et ModBus
Plage de température : -30°C à +70°C
Tension d’alimentation : 18–35 V DC ou 15–21 V AC
Consommation : 1,5 mA par esclave – total 3,5 à 4 W
Tension M-Bus : 34 V
Courant maxi M-Bus : 30 mA pour 20 compteurs
Surintensité : Seuil 250 mA
Vitesses ModBus : 1200 à 115 200 bauds
Vitesses M-Bus : 300 à 38 400 bauds
Longueur maximale du bus : 350 m sans répéteur
Normes : Conception EN 1434, fabrication certifiée ISO 9001 & ISO 14001
Dimensions : Format compact adapté à l’installation en coffret ou armoire électrique
Applications : Réseaux d’eau froide, eau chaude, chauffage collectif, sous-comptage énergétique
Durée de garantie : 2 ans
Pression nominale : PN40
Série : Sferaco 540AICG
Marque : MADDALENA

Avantages et bénéfices

Compatibilité maximale : Permet de gérer efficacement jusqu’à 20 compteurs M-Bus simultanément, facilitant la centralisation des données dans les réseaux complexes, quelle que soit l’application (eau, chauffage, froid).

Sécurité renforcée : L’isolation galvanique protège l’ensemble de l’installation contre les surtensions et perturbations électriques, assurant une meilleure longévité et fiabilité du système.

Format compact : Son design optimisé et son montage sur rail DIN 35 mm assurent une installation rapide, propre et peu encombrante dans les armoires techniques ou tableaux électriques.

Performance stable : Sa large plage de température (-30°C à +70°C) et sa double alimentation DC/AC permettent une utilisation fiable même en conditions difficiles, comme les chaufferies ou locaux non chauffés.

Communication fluide et rapide : Avec des vitesses de transmission pouvant atteindre 115 200 bauds en ModBus, il répond aux exigences des automates et logiciels de gestion modernes, garantissant un échange de données sans interruption.

Durabilité et conformité : Conforme à la norme EN 1434 et fabriqué sous certifications ISO 9001 et ISO 14001, ce convertisseur offre un niveau de qualité industrielle adaptée aux exigences des professionnels.

Installation flexible : Sa connexion RS485, complétée par une option RS232 sur demande, permet une intégration aisée dans divers systèmes de GTB et supervision énergétique.

Conseils d’utilisation et d’installation

Installation : Fixez le convertisseur sur un rail DIN 35 mm dans un environnement propre et ventilé. Veillez à respecter les polarités des connexions et terminez correctement le bus ModBus pour éviter les erreurs de transmission.

Câblage : Utilisez une paire torsadée de qualité pour le bus M-Bus. Pour les réseaux excédant 350 mètres, il est recommandé d’ajouter un répéteur. Contrôlez que la charge totale des compteurs ne dépasse pas la capacité électrique du convertisseur.

Mise en service : Configurez les adresses ModBus et les vitesses de communication avant de connecter plusieurs compteurs. Testez la stabilité du réseau dès le début avec un seul appareil pour détecter d’éventuels dysfonctionnements.

Sécurité : Maintenez des connexions propres, bien serrées et éloignées des sources d’interférences électromagnétiques telles que moteurs ou variateurs pour garantir une communication optimale.

Supervision : Utilisez un logiciel compatible ModBus pour visualiser et exploiter les données. Contrôlez régulièrement la communication sur les installations étendues ou à multiples branches.

Maintenance : Inspectez périodiquement les connexions, la température du boîtier et l’absence de corrosion. Mesurez le courant total consommé sur le M-Bus pour prévenir les surcharges potentielles.

Compatibilité : Ce convertisseur est parfaitement compatible avec les compteurs volumétriques, Woltmann ou électroniques de marque Sferaco ainsi que la majorité des compteurs M-Bus du marché, garantissant une grande flexibilité d’utilisation.

Pourquoi choisir ce produit face à la concurrence ?

Caractéristique clé : Sa capacité à gérer simultanément jusqu’à 20 compteurs M-Bus avec isolation galvanique intégrée distingue ce convertisseur des solutions concurrentes souvent limitées en nombre d’appareils ou en protection électrique.

Fabrication : Conçu et fabriqué selon des normes strictes (EN 1434, ISO 9001, ISO 14001), ce produit garantit une qualité industrielle robuste adaptée aux installations professionnelles exigeantes.

Conception : Pensé pour un usage professionnel intensif, il allie compacité, facilité d’installation et robustesse pour les environnements industriels et tertiaires.

Autres atouts : La large plage de tension d’alimentation DC/AC, la possibilité de connexion RS232 sur demande, ainsi que la conformité aux standards ModBus assurent une intégration aisée dans divers systèmes de supervision.

Pourquoi acheter ce produit chez Factorymat ?

Produits sélectionnés pour les professionnels : Factorymat propose exclusivement des équipements éprouvés et adaptés aux exigences des secteurs industriels, logistiques et tertiaires.

Expertise technique et accompagnement : Bénéficiez du conseil d’experts techniques dédiés, capables de vous guider dans le choix et l’intégration optimale de vos solutions de comptage et supervision.

Fiabilité et traçabilité : Nos produits sont fournis avec certification et garanties adaptées aux besoins professionnels, assurant une sécurité et une durabilité dans vos applications critiques.

FAQ – Questions fréquentes sur ce produit

Question 1 : Combien de compteurs M-Bus puis-je connecter simultanément avec ce convertisseur ?
Réponse : Le convertisseur supporte jusqu’à 20 compteurs M-Bus filaires, permettant une centralisation efficace des données sur un grand nombre d’appareils.

Question 2 : Quel type de connexion est disponible pour le ModBus ?
Réponse : Le convertisseur offre une connexion RS485, avec la possibilité d’opter pour une connexion RS232 sur demande selon les besoins spécifiques du réseau.

Question 3 : Comment assurer la stabilité de la communication sur de longues distances ?
Réponse : Pour des longueurs de bus supérieures à 350 m, il est recommandé d’utiliser un répéteur dédié. L’utilisation d’une paire torsadée de qualité et une bonne terminaison du bus ModBus sont également essentielles.

Conclusion

Commandez dès maintenant votre Convertisseur M-Bus / ModBus - Sferaco sur Factorymat et bénéficiez d’un équipement fiable, durable et parfaitement adapté aux besoins techniques des professionnels de l’industrie et du bâtiment. Modernisez vos réseaux de comptage et simplifiez la supervision de vos installations grâce à une solution complète et sécurisée.
