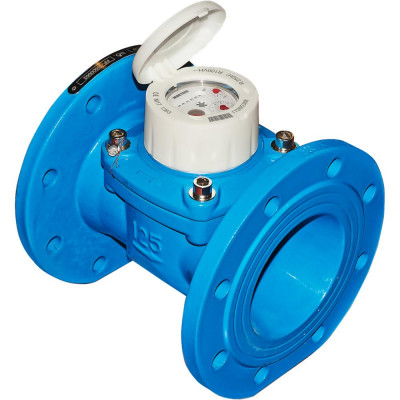

Compteur Woltmann eau froide ACS - Sferaco

Factorymat vous présente le Compteur Woltmann eau froide ACS - Sferaco

Le Compteur Woltmann eau froide ACS - Sferaco est conçu pour la mesure précise et fiable des débits importants sur réseaux de distribution d’eau froide. Adapté aux professionnels de l’industrie, bâtiments industriels et logistique, il combine robustesse, haute performance et intégration simplifiée grâce à son pré-équipement pour télérelève.

Ce compteur s’adapte parfaitement aux environnements contraints grâce à son montage sans longueurs droites (U0-D0) horizontal ou vertical et offre une lecture claire même dans les conditions humides avec son cadran sec IP68 orientable.

Caractéristiques techniques

Type : Compteur Woltmann eau froide gros débits à brides PN10/16 (PN16 uniquement en DN200)
Marque : SFERACO
Certification : MID R100 (classe B) – Conforme directive 2014/32/UE MID
Plage de température : 0°C à +50°C (eau froide)
Pression maximale : 16 bar
Indice de protection : IP68 (cadran sec, mécanisme scellé)
Technologie : Hélice horizontale Woltmann, tambour extractible, transmission magnétique étanche
Lecture : Mécanique directe sur 7 rouleaux, chiffres noirs pour m³ et rouges pour litres
Affichage : Cadran sec orientable à 360° avec capot protecteur contre chocs et UV
Montage : Horizontal ou vertical sans longueurs droites (U0-D0)
Télérelève : Pré-équipé pour module radio MBUS (réf. 1749065), MBUS filaire et émetteur d’impulsions (réf. 1749063)
Accessoires compatibles : Afficheurs digitaux déportés compatibles jusqu’à 4 compteurs
Matériaux : Corps en fonte lamellaire avec peinture époxy RAL 5015 (80–100 μm)
Vitre : Verre 6 mm
Bague anti-magnétique intégrée
Raccordement : Brides EN 1092-2 PN16 avec perçages adaptés selon DN
Débits nominal Q3 (m³/h) :
DN50 : 40 • DN65 : 63 • DN80 : 100 • DN100 : 160 • DN125 : 160 • DN150 : 250 • DN200 : 400
Débits max Q4 (m³/h) :
DN50 : 50 • DN65 : 78,75 • DN80 : 125 • DN100 : 200 • DN125 : 200 • DN150 : 312,5 • DN200 : 500
Débits Q1 (±5%) (m³/h) :
DN50 : 0,40 • DN65 : 0,63 • DN80 : 1,00 • DN100 : 1,60 • DN125 : 1,60 • DN150 : 2,50 • DN200 : 4,00
Débits Q2 (±2%) (m³/h) :
DN50 : 0,64 • DN65 : 1,008 • DN80 : 1,60 • DN100 : 2,56 • DN125 : 2,56 • DN150 : 4,00 • DN200 : 6,40
Perte de charge au Q3 : ≤ 0,40 bar (varie selon DN, min 0,16 bar)
Lecture minimale : 0,5 L (DN50 à DN150), 5 L (DN200)
Lecture maximale : 9.999.999 m³
Longueur face à face (mm) :
DN50 : 200 • DN65 : 200 • DN80 : 225 • DN100 : 250 • DN125 : 250 • DN150 : 300 • DN200 : 350
Hauteurs (h/H en mm) :
h = 78/86/95/104/117/133/162 selon DN
H = 130/130/152/152/152/181/181 selon DN
Poids (kg) :
DN50 : 8,5 • DN65 : 9,5 • DN80 : 13,5 • DN100 : 15 • DN125 : 18 • DN150 : 30,5 • DN200 : 43
Perçage brides :
DN50 : 4×Ø18 • DN65 : 4×Ø18 • DN80 : 8×Ø18 • DN100 : 8×Ø18 • DN125 : 8×Ø18 • DN150 : 8×Ø22 • DN200 : 12×Ø22
Normes & conformité : EN 14154 + A2:2011, OIML R49:2013, EN 1092-2 PN16, ISO 9001:2015, ISO 14001:2015, ACS n° 24 ACC LY 686, conformité sanitaire ACS
Classe de précision : MID R100H - MID R100VH
Durée de garantie : 2 ans

Avantages et bénéfices

Précision garantie grâce à la certification MID R100 vous assure un comptage fiable et répétable sur l’ensemble de la plage de débits, y compris à bas régime.

Polyvalence d’installation avec montage horizontal ou vertical sans nécessiter de longueurs droites amont ou aval (U0-D0). Ce design permet une intégration facile dans les locaux exigus, regards techniques et réseaux existants sans modification lourde.

Fiabilité optimale via la transmission magnétique étanche qui élimine le contact entre le fluide et le mécanisme. Ceci réduit l’usure et assure une faible dérive dans le temps, limitant ainsi les opérations de maintenance.

Lecture facilitée grâce au cadran sec étanche IP68, orientable à 360°, équipé de 7 rouleaux mécaniques en chiffres noirs (m³) et rouges (litres). Ce système garantit un relevé clair et précis même dans des environnements humides ou sales.

Maintenance simplifiée avec tambour extractible pour une intervention rapide sans dépose complète du compteur ni coupure prolongée du réseau, limitant les impacts sur l’exploitation.

Connectivité avancée : le compteur est pré-équipé pour la télérelève avec modules MBUS radio, MBUS filaire ou impulsionnel, facilitant le suivi à distance et l’intégration dans les systèmes de gestion automatisés.

Robustesse et durabilité assurées par un corps en fonte lamellaire peint à l’époxy RAL 5015 épaisseur 80–100 μm, verre de protection 6 mm et bague anti-magnétique. Cette conception protège efficacement le compteur des agressions mécaniques et corrosives.

Hydraulique optimisée avec une perte de charge limitée à ≤ 0,40 bar au débit nominal, garantissant la performance et l’efficience énergétique des réseaux à forts débits.

Sécurité sanitaire assurée par la certification ACS et la conformité à la norme OIML R49, autorisant l’usage sur réseaux d’eau potable en toute confiance.

Maîtrise des coûts via un comptage précis des volumes consommés, permettant une meilleure gestion des consommations, détection des fuites et optimisation des dépenses opérationnelles.

Conseils d’utilisation et d’installation

Préparation : Avant l’installation, nettoyez et rincez la canalisation afin d’éliminer impuretés et particules qui pourraient endommager l’hélice.

Montage : Alignez soigneusement les brides et serrez-les en croix pour assurer une étanchéité homogène.
Respectez la flèche indiquant le sens d’écoulement du compteur.
Le design U0-D0 vous dispense de longues sections droites en amont et aval, optimisant l’espace et réduisant les contraintes d’intégration.
Positionnez le compteur au point le plus bas du réseau afin d’éviter la présence d’air et garantir un amorçage continu du fluide.

Protection : Si des particules sont présentes dans le fluide, installez un filtre en amont pour préserver le fonctionnement de l’hélice.
Éloignez le compteur des pompes et équipements générant cavitation ou coups de bélier.
Lors de la mise en service, ouvrez progressivement les vannes pour éviter les chocs hydrauliques.

Orientation : Orientez le cadran pour un relevé frontal depuis la trappe ou la porte d’accès.
Refermez toujours le capot de protection après chaque lecture pour préserver le cadran des chocs et rayonnements UV.

Entretien : Réalisez un contrôle visuel tous les six mois, vérifiant la propreté du capot et de la vitre, l’absence de condensation à l’intérieur, et l’intégrité des joints.
Le tambour extractible permet un nettoyage interne rapide sans démontage complet si nécessaire.

Télérelève et suivi : Pour un suivi précis et automatisé, équipez le compteur d’un module MBUS radio, MBUS filaire ou d’un émetteur d’impulsions.
Les afficheurs digitaux déportés IP54 peuvent centraliser la lecture de plusieurs compteurs, facilitant la gestion multi-points.
Paramétrez les coefficients d’impulsions en fonction de vos automates pour une intégration optimale.

Précautions : Évitez l’installation du compteur avec le cadran orienté vers le bas.
En montage vertical, assurez un flux ascendant et une tuyauterie constamment remplie pour éviter les problèmes d’amorçage.
Protégez le compteur du gel dans les regards non chauffés.

Exploitation : Surveiller les points stratégiques (entrée usine, départs de secteurs) avec un système de supervision pour détecter rapidement fuites ou anomalies via les profils de consommation jour/nuit.

Stockage et manutention : Conservez le compteur au sec et à température ambiante jusqu’à la pose.
Protégez soigneusement les brides.
Conservez les obturateurs fournis.
Pour les compteurs DN150 à DN200, utilisez des élingues ou poignées adaptées pour la manutention en toute sécurité.

Pourquoi choisir ce produit face à la concurrence ?

Caractéristique clé : Le compteur Woltmann Sferaco se distingue par son montage sans longueurs droites nécessaires (U0-D0), facilitant l’installation dans des espaces confinés ou réseaux existants sans modification lourde.

Fabrication : Constitué d’un corps en fonte lamellaire avec revêtement époxy durable, il est conçu pour résister aux conditions industrielles exigeantes sur le long terme.

Conception professionnelle : Pensé pour l’usage intensif industriel, il allie précision certifiée MID, robustesse et facilité de maintenance avec son tambour extractible et son cadran orientable.

Autre atout : Sa compatibilité avec les technologies MBUS radio, filaire et impulsions ainsi que son pré-équipement pour la télérelève permettent une intégration aisée dans les systèmes de comptage modernes et connectés.

Pourquoi acheter ce produit chez Factorymat ?

Factorymat sélectionne rigoureusement des équipements adaptés aux exigences des professionnels de l’industrie et du bâtiment industriel. Chacun de nos produits bénéficie d’une expertise pointue garantissant conformité, qualité et durabilité.

Notre équipe technique apporte un conseil personnalisé indispensable pour optimiser le choix, l’installation et l’exploitation des compteurs dans vos réseaux d’eau. La disponibilité de pièces compatibles et d’accessoires facilite la maintenance et la montée en fonctionnalités.

Enfin, la logistique adaptée aux professionnels vous assure un service fiable et efficace sans compromis sur la qualité.

FAQ – Questions fréquentes sur ce produit

Question 1 : Quelle est la portée de la certification MID R100 pour ce compteur ?
Réponse : La certification MID R100 garantit que le compteur respecte les exigences européennes de précision et de fiabilité pour les dispositifs de mesure d’eau, y compris en conditions industrielles. Cela confirme une mesure répétable sur l’ensemble de la plage de débits, avec une classe de précision équivalente à la classe B.

Question 2 : Ce compteur peut-il être installé sur des réseaux d’eau potable ?
Réponse : Oui, il bénéficie de la conformité sanitaire ACS ainsi que des normes ISO et OIML R49, sécurisant son usage sur les réseaux d’eau potable professionnels.

Question 3 : Comment fonctionne la télérelève avec ce compteur ?
Réponse : Le compteur est pré-équipé pour accueillir différents modules de télérelève : radio MBUS, MBUS filaire et émetteurs d’impulsions. Ces modules permettent la collecte à distance des données de consommation, facilitant la gestion et la surveillance du réseau sans intervention manuelle.

Conclusion

Commandez dès maintenant votre Compteur Woltmann eau froide ACS - Sferaco sur Factorymat et bénéficiez d’un produit fiable, durable et parfaitement adapté aux besoins des professionnels dans le domaine des réseaux de distribution d’eau. Optimisez la précision du comptage et la gestion de vos installations grâce à ce compteur robuste et connecté.
