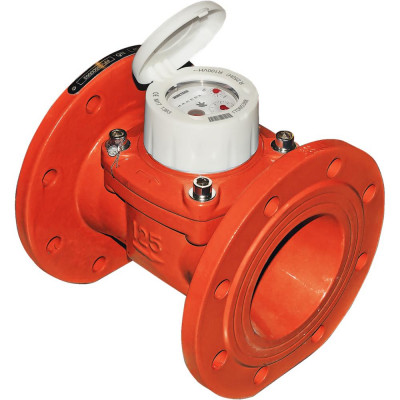

Compteur Woltmann eau chaude MID R100 ACS - Sferaco

Factorymat vous présente le Compteur Woltmann eau chaude MID R100 ACS - Sferaco

Le compteur Woltmann eau chaude MID R100 ACS Sferaco est conçu pour mesurer avec précision les gros débits d’eau chaude dans les réseaux collectifs, industriels et de chauffage urbain. Adapté aux températures élevées jusqu’à +90°C et aux pressions jusqu’à 16 bars, ce compteur à brides offre robustesse, fiabilité métrologique et compatibilité avec les systèmes modernes de télérelève.

Caractéristiques techniques

Type : Compteur Woltmann à brides PN16 pour eau chaude, certification MID R100
Marque : Sferaco
Plage de température d’utilisation : +30°C à +90°C
Pression maximale : 16 bars (PN16)
Indice de protection : IP68, étanchéité totale
Technologie : Turbine Woltmann à hélice horizontale avec tambour extractible
Transmission : Magnétique sans contact, mécanisme scellé et protégé
Lecture : Directe sur 7 rouleaux (chiffres noirs pour m³, rouges pour litres)
Affichage : Cadran sec orientable à 360° avec capot anti-UV
Montage : Horizontal ou vertical sans longueur droite nécessaire (U0-D0)
Raccordement : Brides PN10/16 selon norme EN 1092-2 (PN16 pour DN200)
Matériau corps : Fonte lamellaire revêtue d’époxy RAL 5015 de 80 à 100 µm d’épaisseur
Éléments internes : Bague antimagnétique, joints toriques garantissant étanchéité et fiabilité
Compatibilité télérelève : Pré-équipé pour modules MBUS radio, MBUS filaire ou émetteur impulsionnel
Modules supportés : MBUS radio, MBUS filaire, impulsions
Accessoires disponibles : Afficheur digital déporté
Débit nominal (Q3) : de 40 à 400 m³/h selon DN
Débit maximal (Q4) : de 50 à 500 m³/h
Débit minimal (Q1) : de 0,40 à 4 m³/h
Débit de transition (Q2) : de 0,64 à 6,4 m³/h
Perte de charge au Q3 : de 0,16 à 0,40 bar
Lecture minimale : 0,5 L (DN50 à DN150), 5 L (DN200)
Lecture maximale : 9.999.999 m³
Poids : de 8,5 kg (DN50) à 43 kg (DN200)
Dimensions longueur (L) : 200 mm (DN50–DN65) à 350 mm (DN200)
Normes et certifications : Directive MID 2014/32/UE, ACS n°24 ACC LY 686, ISO 9001 et ISO 14001

Avantages et bénéfices

Précision garantie : Grâce à sa certification MID R100, le compteur assure une mesure fiable et stable sur des plages de températures élevées et des débits variables, indispensables pour le suivi rigoureux des consommations d’eau chaude dans les réseaux urbains et industriels.

Robustesse mécanique : Sa conception en fonte lamellaire avec revêtement époxy anticorrosion protège efficacement contre la corrosion et les agressions extérieures, garantissant une durée de vie prolongée même dans des environnements exigeants.

Polyvalence d’installation : Le compteur peut être monté aussi bien horizontalement que verticalement, sans nécessité d’une longueur droite en amont ou en aval (conception U0-D0), facilitant son intégration dans divers schémas hydrauliques sans contraintes d’espace.

Fiabilité de fonctionnement : L’entraînement magnétique sans contact évite le contact direct de l’eau avec le mécanisme, réduisant considérablement l’usure et les risques de fuites, ce qui assure un fonctionnement durable et sans maintenance excessive.

Maintenance simplifiée : Le tambour extractible permet un accès facile au mécanisme interne sans avoir à démonter la tuyauterie, facilitant ainsi les opérations d’étalonnage, nettoyage et réparation, réduisant les temps d’immobilisation et coûts associés.

Lecture claire et pratique : L’affichage par cadran sec orientable à 360°, protégé par un capot anti-UV, garantit une lecture lisible dans toutes les situations, même dans des espaces confinés ou regards enterrés.

Connectivité avancée : Pré-équipé pour accueillir des modules MBUS radio ou filaire ainsi que des émetteurs impulsionnels, le compteur s’intègre aisément aux systèmes de gestion centralisée et télérelève pour un suivi à distance efficace des consommations.

Optimisation énergétique : La mesure précise des gros débits contribue à optimiser les consommations, limiter les pertes et favoriser la maîtrise de la gestion énergétique dans les installations collectives ou industrielles.

Durabilité et sécurité : L’indice IP68 offre une étanchéité totale contre l’eau, renforcé par une protection anti-fraude, assurant un fonctionnement fiable et sécurisé sur le long terme.

Conseils d’utilisation et d’installation

Installation : Avant la pose, nettoyez soigneusement la canalisation pour éviter toute particule susceptible d’endommager le compteur. Assurez un alignement optimal des brides et respectez la direction d’écoulement indiquée sur le corps du compteur. Le montage peut être horizontal ou vertical, avec un écoulement ascendant. La conception U0-D0 signifie qu’aucun tronçon droit n’est nécessaire en amont ou en aval, offrant une grande liberté d’installation.

Protection du réseau : En présence de particules solides ou impuretés, placez impérativement un filtre en amont pour préserver la turbine. Si des pompes sont installées, positionnez le compteur à distance pour éviter les chocs hydrauliques (coups de bélier).

Mise en service : Ouvrez lentement les vannes d’entrée d’eau afin d’éviter surpressions et coups brutaux qui pourraient endommager le mécanisme. Assurez-vous que le compteur reste continuellement rempli d’eau pour maintenir sa précision.

Entretien : Vérifiez régulièrement la propreté du capot et la lisibilité du cadran. Profitez du tambour extractible pour effectuer les opérations de nettoyage et étalonnage sans démontage complet du compteur ni interruption prolongée du réseau.

Télérelève : Pour une gestion à distance, optez pour l’installation d’un module MBUS radio ou filaire. Ces modules se posent sans outillage spécifique et transmettent les données via le protocole standard EN13757-4. Un afficheur digital déporté est également disponible ; il peut centraliser jusqu’à 4 compteurs avec une autonomie batterie pouvant atteindre 8 ans.

Utilisation recommandée : Ce compteur est idéal pour les réseaux de chauffage collectif, la production d’eau chaude sanitaire, ainsi que dans les circuits industriels nécessitant un comptage fiable à forte température. Il est compatible avec les systèmes de supervision énergétique (CSV, XLS, MBUS réseau).

Stockage : Avant installation, conservez l’équipement dans un local sec et tempéré, protégé de la poussière et de l’humidité excessive. Veillez à protéger les brides avec les capuchons fournis pour éviter toute dégradation.

Pourquoi choisir le Compteur Woltmann eau chaude MID R100 ACS - Sferaco face à la concurrence ?

Caractéristique clé : Son tambour extractible combiné à la transmission magnétique sans contact garantit une maintenance rapide, une excellente précision et une longévité supérieure par rapport aux compteurs traditionnels nécessitant un démontage complet.

Fabrication : Conçu dans des matériaux robustes et bénéficiant de certifications rigoureuses (MID R100, ACS, ISO 9001 et 14001), ce compteur répond aux besoins des professionnels exigeants en matière de qualité et durabilité.

Conception professionnelle : Pensé pour une utilisation intensive, le compteur allie flexibilité d’installation (horizontal/vertical), robustesse et protection anti-fraude, assurant un fonctionnement sans faille même dans des environnements difficiles.

Atouts complémentaires : Sa compatibilité avec divers modules de télérelève et accessoires digitaux en fait un produit évolutif et parfaitement adapté aux démarches de gestion énergétique et de smart building. La garantie fabricant et l’assistance SAV dédiée renforcent la sérénité d’utilisation.

Pourquoi acheter ce produit chez Factorymat ?

Factorymat sélectionne rigoureusement ses produits pour répondre exclusivement aux besoins des professionnels de l’industrie, des entrepôts logistiques, des bâtiments industriels et des négoces. Vous bénéficiez d’un équipement conforme aux normes en vigueur, durable et performant.

Notre expertise technique et notre connaissance approfondie des équipements industriels vous permettent d’obtenir des conseils personnalisés pour choisir la solution la mieux adaptée à vos applications et contraintes.

Enfin, Factorymat vous assure un service réactif et un suivi professionnel pour votre projet d’équipement, vous garantissant ainsi un investissement efficace et maîtrisé.

FAQ – Questions fréquentes sur ce produit

Question 1 : Quel est le diamètre nominal disponible pour ce compteur ?
Réponse : Le compteur Sferaco MID R100 est disponible en plusieurs diamètres nominal DN : 50, 65, 80, 100, 125, 150 et 200 mm pour s’adapter à diverses capacités de réseau et débits.

Question 2 : Ce compteur peut-il être utilisé dans des réseaux avec des températures supérieures à 90°C ?
Réponse : Non, ce modèle est certifié pour une plage de température allant de +30°C à +90°C. Pour des températures plus élevées, un modèle spécialement conçu serait nécessaire.

Question 3 : Comment se fait la lecture à distance des données de consommation ?
Réponse : Ce compteur est pré-équipé pour recevoir des modules MBUS radio ou filaire, ou un émetteur impulsionnel, permettant la transmission des données vers un système de gestion centralisée via le protocole EN13757-4.

Conclusion

Commandez dès maintenant votre Compteur Woltmann eau chaude MID R100 ACS - Sferaco sur Factorymat et bénéficiez d’un produit fiable, durable et parfaitement adapté aux exigences des professionnels de l’industrie et des réseaux collectifs. Grâce à sa précision métrologique, sa robustesse et sa compatibilité avancée avec les systèmes de télérelève, ce compteur vous accompagne efficacement dans la gestion optimale de vos consommations d’eau chaude.
