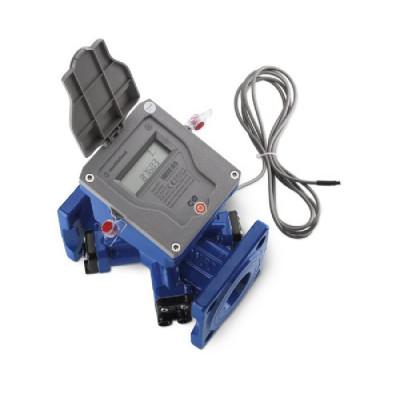

Compteur Ultrasons Eau Froide DN100 - Sferaco

Factorymat vous présente le Compteur Ultrasons Eau Froide DN100 - Sferaco

Le Compteur Ultrasons Eau Froide DN100 - Sferaco est un appareil de mesure ultrasonique conçu pour les réseaux d’eau froide, en particulier dans les infrastructures industrielles, les collectivités et les réseaux d’eau potable. Ce compteur assure un comptage précis et fiable des débits importants grâce à sa technologie sans pièces mobiles et sa certification conforme aux normes MID R500.

Sa conception robuste, son excellente étanchéité et ses nombreuses fonctionnalités de surveillance en font un instrument idéal pour les professionnels cherchant à optimiser la gestion, la sécurisation et la télé-relève de leur réseau d’eau froide.

Caractéristiques techniques

Modèle : Compteur ultrasons eau froide DN100
Technologie : Mesure ultrasonique sans pièces mobiles pour une grande fiabilité
Calibre : DN100 – parfaitement adapté aux gros débits
Raccordement : Brides PN10/16 RF selon normes EN 1092-2 PN16
Installation : Orientations multiples supportées (horizontal : U3-D0, vertical : U10-D5)
Indice de protection : IP68, garantissant une étanchéité totale et immersion prolongée
Affichage : Écran digital LCD à cristaux liquides pour une lecture facile
Batterie : Lithium 3,6 V avec autonomie jusqu’à 13 ans, réduisant la maintenance
Émetteur d’impulsions : 1 impulsion par 10 litres (spécifique DN100)
Alarmes intégrées : Température, anomalies réseau, flux inverse, fraude, surcharge, tube vide
Matière corps : Fonte GL revêtue époxy RAL 5010 – épaisseur 150 microns pour résistance optimale
Dimensions DN100 :
• Longueur L : 250 mm
• Hauteur H : 290 mm
• Hauteur H1 : 100 mm
• Entraxe brides ØD : 220 mm
• Entraxe trous ØK : 180 mm
• Trous : 8 × Ø18 mm
• Poids : 17,2 kg
Débits DN100 :
• Q4 maxi : 125 m³/h
• Q3 nominal : 100 m³/h
• Q1 mini (±5%) : 200 L/h
• Q2 transition (±2%) : 320 L/h
• Lecture maxi : 9 999 999,99999 m³
Température de l’eau : 0 °C à +50 °C
Pression maximale : 16 bars (PN16)
Perte de charge : Classe ΔP25 au débit Q3 (faible impact sur le réseau)
Câblage impulsions :
• Blanc : impulsions sens normal
• Gris : impulsions sens inverse
• Jaune : sens inverse (contact fermé = contre-flux)
• Vert : détection fraude (contact ouvert = fraude)
• Marron : terre
Normes et certifications :
• ISO 9001 & ISO 14001
• MID 2014/32/UE conforme R500
• Classe électromagnétique E1
• Classe environnementale C
• ACS A.C.S. n° 25 ACC LY 350
Garantie : 2 ans
Série : Sferaco 712
Marque : Maddalena

Avantages et bénéfices du Compteur Ultrasons Eau Froide DN100 - Sferaco

Précision optimale : La certification MID R500 garantit une mesure fiable, même à faible débit, essentielle pour un comptage rigoureux en réseaux d’eau potable et industriels.
La technologie ultrasonique élimine les erreurs classiques liées à la présence de particules ou à la qualité de l’eau.

Robustesse et durabilité : Le corps en fonte revêtu d’époxy 150 microns protège contre la corrosion, les chocs thermiques et l’humidité, idéal pour une utilisation en milieux industriels exigeants ou extérieurs.
La conception sans pièces mobiles évite l'usure mécanique, garantissant une longévité importante sans besoin d’entretien interne.

Installation flexible : Compatible avec les montages horizontaux et verticaux, répondant aux standards U3-D0 et U10-D5, ce compteur s’intègre facilement dans de nombreuses configurations industrielles ou municipales.

Étanchéité complète : Avec son indice IP68, l’appareil peut être immergé durablement dans des regards enterrés ou des zones exposées à l’humidité, assurant une fiabilité constante dans le temps.

Télé-relève et diagnostics avancés : L’émetteur intégré permet une connexion simple aux systèmes SCADA, automates industriels ou centrales de comptage.
Le dispositif détecte en temps réel les anomalies comme le sens du flux, les tentatives de fraude, la présence d’air dans la conduite ou les surcharges, ce qui facilite la gestion proactive des réseaux d’eau.

Autonomie énergétique longue durée : La batterie lithium 3,6 V offre jusqu’à 13 ans d’utilisation sans remplacement, réduisant drastiquement les coûts de maintenance.

Performances de débit élevées : Le compteur DN100 supporte un débit nominal de 100 m³/h et un débit maximal de 125 m³/h, ce qui le rend adapté aux installations intensives comme les stations de pompage, réseaux de distribution principale ou industries lourdes.

Conseils d’utilisation et d’installation

Installation rigoureuse : Vérifiez soigneusement l’alignement des brides PN16 avant montage pour éviter les contraintes mécaniques préjudiciables à la précision.
Utilisez des joints EPDM adaptés pour garantir l’étanchéité optimale.
Respectez impérativement le sens d’écoulement indiqué lors de la pose pour éviter fausses mesures et déclenchements d’alarme.

Câblage contrôlé : Respectez le code couleur des fils pour l’émission des impulsions et la détection des événements (fraude, flux inverse) afin d’assurer une communication fiable avec les systèmes de supervision.

Maintenance préventive : Aucune maintenance interne n’est nécessaire grâce à l’absence de pièces mobiles.
Cependant, un contrôle visuel annuel des fixations, du revêtement époxy et des connexions électriques est recommandé pour prolonger la durée de vie.

Activation des alarmes : Configurez toutes les alarmes disponibles pour surveiller les anomalies de fonctionnement et anticiper toute défaillance.

Protection des accessoires : Même avec un indice IP68, protégez les câbles électriques des chocs et d’une exposition prolongée à l’humidité pour optimiser leur durabilité.

Optimisation des performances réseau : La faible perte de charge (classe ΔP25) est un atout majeur pour limiter l’impact sur la pression du réseau et améliorer l’efficacité énergétique globale.

Pourquoi choisir ce produit face à la concurrence ?

Caractéristique clé : Le compteur combine haute précision certifiée MID R500 avec une robustesse mécanique et une autonomie exceptionnelle, répondant aux exigences des applications industrielles et municipales lourdes.
Fabrication : Fabriqué par Maddalena, reconnu pour ses équipements durables et conformes aux normes ISO 9001 et 14001, garantissant qualité et respect environnemental.
Conception : Pensé pour un usage professionnel intensif, avec diagnostics intégrés et adaptation aux conditions d’installation complexes.
Autre atout : Compatibilité étendue des raccordements PN16, intégration facile dans les architectures SCADA, et assistance technique disponible chez Factorymat.

Pourquoi acheter ce produit chez Factorymat ?

Factorymat propose une sélection rigoureuse d’équipements exclusivement destinés aux professionnels de l’industrie, du bâtiment, de la logistique et des réseaux d’eau.
Bénéficiez d’un conseil technique spécialisé, adapté aux contraintes industrielles, pour choisir efficacement votre matériel.
La disponibilité de produits certifiés et performants assure la conformité et la pérennité de vos installations.
Notre expertise vous accompagne dans la mise en œuvre optimale de vos projets afin d’assurer fiabilité et sécurité.

FAQ – Questions fréquentes sur le Compteur Ultrasons Eau Froide DN100 - Sferaco

Question 1 : Quelle est la durée d’autonomie de la batterie ?
Réponse : La batterie lithium 3,6 V du compteur assure une autonomie pouvant atteindre 13 ans, limitant ainsi les interventions de maintenance.

Question 2 : Ce compteur peut-il être installé en position verticale ?
Réponse : Oui, il est conçu pour une installation en toutes positions, y compris verticale, grâce aux normes U10-D5 et U3-D0.

Question 3 : Comment le compteur détecte-t-il les tentatives de fraude ou les anomalies du réseau ?
Réponse : Le compteur intègre des alarmes avancées qui analysent en temps réel la température, le sens du flux, les flux anormaux ainsi que la présence d’air ou de surcharges dans la conduite.

Conclusion

Commandez dès maintenant votre Compteur Ultrasons Eau Froide DN100 - Sferaco sur Factorymat et bénéficiez d’un produit fiable, durable et parfaitement adapté aux besoins des professionnels de l’industrie et des réseaux de distribution d’eau. Offrez à vos installations la précision et la performance indispensable pour un comptage efficace et une gestion optimisée de vos ressources en eau.
