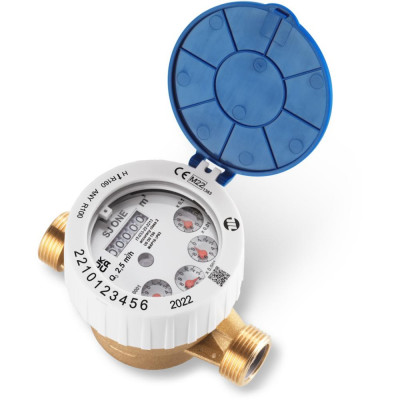

Compteur jet unique eau froide impulsions ACS - Sferaco

Achatmat vous présente le compteur divisionnaire à jet unique eau froide MID R160 pré-équipé impulsions Sferaco, spécialement conçu pour le comptage précis des réseaux d’eau froide, avec cadran sec protégé, mécanique robuste et préparation intégrée pour la télérelève par impulsions.

Compact, fiable et simple à poser, ce compteur offre une installation sans longueurs droites, une lecture directe sur 5 rouleaux protégés et une compatibilité totale avec les émetteurs d’impulsions 1 L ou 10 L pour une supervision moderne des consommations.

Caractéristiques :

Marque : Sferaco – nouvelle génération de compteurs divisionnaires SJ ONE / CD ONE

Type : Compteur divisionnaire à jet unique pour eau froide pré-équipé impulsions

Calibres : DN 15, DN 20, DN 25

Fluide : Eau froide de distribution

Température : Ts de 0°C à +50°C

Pression maximale : Ps 16 bars

Technologie : Turbine à jet unique haute sensibilité

Cadran : Cadran sec non orientable, entièrement protégé, sans contact avec l’eau

Lecture : Lecture directe sur 5 rouleaux, sous-multiples du m³ clairement affichés

Protection : Disque transparent en verre minéral trempé, très résistant aux chocs

Entraînement : Entraînement mécanique insensible aux champs magnétiques extérieurs

Mécanisme interne : Plastique anhydroscopique anti-incrustations, résistant à l’usure

Pré-équipement impulsions : Prévu pour 1 émetteur d’impulsions 10 L ou 1 L selon version

Montage : Installation horizontale ou verticale sans longueurs droites (U0D0)

Classe de précision : MID R160 (classe C équivalente) en horizontal, MID R100 (classe B) en vertical

Normes : EN ISO 4064, EN 14154, directive MID 2014/32/UE annexe MI001

Raccordement : Fileté mâle BSP cylindrique suivant ISO 228-1

Matière du corps : Laiton CW617N-4MS suivant EN 12165

Accessoires compatibles : Capteurs d’impulsions Reed, inductifs, statiques radio, convertisseur Modbus, récepteurs USB/radio

Dimensions DN 15 : Longueur 110 mm, poids env. 0,57 à 0,75 kg selon version

Dimensions DN 20 : Longueur 130 mm, poids env. 0,69 à 0,92 kg

Dimensions DN 25 : Longueur 160 mm, poids env. 1,25 kg

Étanchéité et structure : Bague de fermeture en laiton forgé, arbre porte-rouleaux en acier inox 18/8, filtre d’entrée intégré

Évolution produit : Ancien modèle CD ONE et nouveau modèle SJ ONE – à terme seul SJ ONE sera disponible

Conformité sanitaire : ACS (France) – N° 22 ACC LY 262 ou 19 ACC LY 427 suivant version

Avantages :

Précision : Grâce à son homologation MID R160 en installation horizontale, ce compteur offre une grande finesse de mesure, même à faible débit, ce qui le rend idéal pour le comptage individuel en logements, bureaux ou petits bâtiments tertiaires.

Pré-équipement : Le compteur est livré prêt à recevoir un émetteur d’impulsions (1 L ou 10 L au choix selon la référence), ce qui permet une intégration simple dans un système de télérelève, de supervision énergétique ou de gestion technique de bâtiment (GTB).

Robustesse : Son corps en laiton 4MS, sa bague de fermeture en laiton forgé et son disque en verre minéral trempé offrent une résistance mécanique élevée, une excellente tenue à la corrosion et une durabilité adaptée aux installations de longue durée.

Fiabilité : Le mécanisme interne en matériau plastique anti-incrustations limite les dépôts, réduit les risques de blocage et contribue à conserver une précision de mesure stable dans le temps, même sur des eaux légèrement chargées.

Lisibilité : Le cadran sec entièrement protégé, sans contact avec l’eau, évite la condensation et garde une lisibilité parfaite des rouleaux, ce qui est essentiel lors de relevés manuels ou de contrôles ponctuels.

Souplesse de pose : Le montage U0D0, sans aucune longueur droite exigée ni en amont ni en aval, facilite considérablement l’installation dans des gaines techniques étroites, des colonnes montantes existantes ou des locaux encombrés.

Compatibilité système : Les nombreux accessoires disponibles (capteurs d’impulsions, module radio, convertisseur Modbus, récepteurs USB/Bluetooth, logiciel Radio Arrow) permettent d’adapter facilement le compteur aux besoins de suivi des consommations modernes.

Évolutivité : La gamme 2740 intègre à la fois l’ancien modèle CD ONE et le nouveau modèle SJ ONE, permettant une continuité sur les installations existantes tout en préparant l’avenir avec un design optimisé et normé EN ISO 4064 nouvelle génération.

Les conseils de nos experts :

Installation : Avant la pose du compteur, veillez à ce que les tuyauteries soient parfaitement rincées et exemptes d’impuretés (sable, limaille, résidus de soudure) susceptibles d’endommager la turbine. Nous recommandons fortement l’usage d’un kit support de compteur afin de supprimer les contraintes mécaniques sur le corps du compteur et d’assurer un alignement parfait des conduites.

Montage : Positionnez de préférence le compteur en horizontal avec cadran horizontal pour bénéficier de la classe de précision MID R160. Le compteur peut être monté en vertical avec fluide ascendant ou descendant, mais cette configuration bascule en MID R100 et exige que la tuyauterie reste constamment en eau pour éviter les pièges à air et les erreurs de mesure. Ne jamais installer le compteur horizontal avec le cadran tourné vers le bas.

Hydraulique : L’installation U0D0 dispense de longueurs droites, mais il est recommandé de limiter les coudes et organes de sectionnement immédiatement accolés au compteur. Installez un filtre additionnel en amont si l’eau contient des particules solides, afin de prolonger la durée de vie de la turbine et d’éviter les pertes de précision.

Protection du réseau : Prévoyez un robinet d’arrêt avant et après le compteur pour pouvoir l’isoler et le démonter facilement en cas de maintenance. L’ajout d’un clapet antipollution entre la sortie compteur et le robinet aval est conseillé pour empêcher tout retour d’eau potentiellement polluée vers le réseau.

Essais et mise en pression : Lors des épreuves de pression et essais du réseau, il est préférable de déposer les compteurs pour les préserver des surpressions et des coups de bélier qui peuvent endommager la turbine. À la mise en service, montez la pression progressivement pour ne pas choquer le mécanisme interne.

Environnement : Protégez le compteur des risques de gel, d’inondation, et évitez une exposition directe prolongée au rayonnement solaire qui pourrait altérer certaines parties plastiques. Dans les locaux techniques non chauffés, prévoyez une isolation et éventuellement une protection antigel.

Impulsions et télérelève : Pour l’intégration dans un système de gestion centralisée, utilisez les capteurs d’impulsions adaptés – Reed Switch, inductif ou statique radio avec module RADIO ARROW. Le modèle inductif est particulièrement recommandé dans les environnements vibrés, car il est moins sensible aux perturbations mécaniques. Assurez-vous de respecter scrupuleusement les positions de montage indiquées pour garantir une comptabilisation correcte des impulsions.

Suivi et maintenance : Planifiez des contrôles périodiques : vérification de la lisibilité du cadran, absence d’anomalies sur le mécanisme, contrôle du débit de démarrage si suspicion de blocage. En cas de télérelève, surveillez les données remontées (pics, baisses anormales) pour détecter rapidement une fuite en aval ou une utilisation inhabituelle.

Commandez dès aujourd’hui le compteur divisionnaire à jet unique eau froide MID R160 pré-équipé impulsions Sferaco de Achatmat et offrez à vos projets de comptage d’eau froide la qualité, la précision et la durabilité qu’ils méritent.
