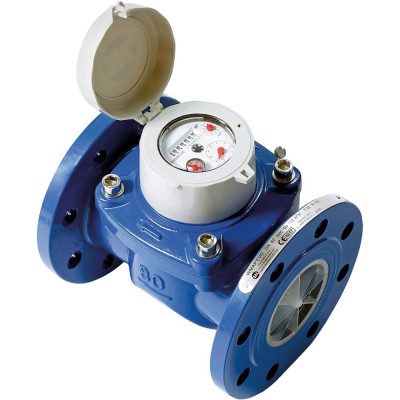

Compteur eau froide Woltmann MID R100 ACS - Sferaco

Factorymat vous présente Compteur eau froide Woltmann MID R100 ACS - Sferaco

Le compteur eau froide Woltmann MID R100 ACS - Sferaco est spécialement conçu pour les professionnels du secteur industriel et logistique nécessitant une mesure précise et fiable des débits d’eau froide sur leurs réseaux de distribution. Compatible avec les technologies de télérelève actuelles, ce compteur gros débit garantit une installation simplifiée, une grande durabilité et une excellente précision, même dans des environnements contraints ou complexes.

Caractéristiques techniques

Type : Compteur eau froide grosse capacité à hélice horizontale, tambour extractible, certification MID R100 (horizontal et vertical)
Gamme : DN 50, 65, 80, 100, 125, 150, 200
Cadran : Cadran sec IP68 avec lecture directe sur 7 rouleaux pour m³ et 2 aiguilles pour sous-multiples
Installation : Montage horizontal ou vertical sans exigences de longueurs droites amont/aval (U0D0), stabilisateur de flux recommandé
Hydraulique : Précision élevée même à faible débit, conforme MID R100H et MID R100VH
Modules de télérelève : Pré-équipé pour impulsions, compatible avec modules radio ARROW, LoRa 868 MHz, M-Bus filaire et sans fil
Matériaux : Corps en fonte (classe GL) avec peinture époxy bleue RAL 5010 (150 µm), support cuivre, arbre en acier, coussinet en saphir synthétique
Vitre : Verre minéral haute résistance, capot de protection inclus
Protection mécanisme : Mécanisme intégralement en zone sèche (hors contact avec l’eau), empêchant condensation et corrosion
Entraînement : Magnétique, avec mécanisme interne plastique anticalcaire et anti-incrustations
Température d’utilisation : Eau froide de 0 °C à 50 °C
Pression nominale : PN16 (16 bars) pour DN 50 à 150, PN16/PN20 avec brides EN 1092-2 (DN200 uniquement PN16)
Dimensions : Écartement entre brides de 200 à 350 mm selon DN, hauteur de 213 à 368 mm
Poids : De 10 à 42,6 kg selon modèle
Débit : Q3 nominal entre 40 et 400 m³/h, Q4 jusqu’à 500 m³/h, Q1 et Q2 conformes MID pour haute précision
Perte de charge : Entre 0,16 et 0,40 bar à Q3 selon diamètre nominal
Indices de lecture : Mini 2 litres, maxi 9 999 999 m³ ou 99 999 999 m³ selon modèle
Accessoires compatibles : Modules radio ARROW, LoRa, M-Bus, capteurs impulsions statiques et Reed, stabilisateur de flux référence 2710
Normes et certifications : MID 2014/32/UE, EN 14154, ISO 4064, ACS France, WRAS UK, fabrication certifiée ISO 9001 et ISO 14001
Garantie : 2 ans
Marque : Maddalena (Série Sferaco 752, 756)

Avantages et bénéfices

Précision certifiée et stabilité
Le compteur bénéficie de la certification MID R100, assurant une grande précision de mesure aussi bien en installation horizontale que verticale. Même lorsque les débits sont faibles ou fluctuants, la technologie Woltmann à entraînement magnétique maintient une stabilité et une fiabilité exemplaires.

Conception pour les gros débits avec faible perte de charge
Conçu pour des débits importants jusqu’à 400 m³/h nominal, le passage optimisé de l’eau minimise la perte de charge (≤ 0,40 bar), préservant ainsi la performance globale du réseau. La mécanique intégralement protégée en zone sèche garantit par ailleurs une durabilité maximale.

Polyvalence et facilité d’intégration télérelève
Le compteur est pré-équipé pour recevoir différents modules de télérelève (M-Bus filaire, radio, LoRa, impulsions), ce qui facilite son intégration dans des systèmes de gestion technique de bâtiment (GTB) ou réseaux industriels, même sur infrastructures existantes.

Installation simplifiée et adaptabilité
Son montage sans obligation de longueurs droites amont ou aval (U0D0) permet une pose dans des espaces réduits et complexes. L’utilisation d’un stabilisateur de flux optionnel (réf. 2710) réduit les perturbations hydrauliques, garantissant une lecture fiable même dans des conditions difficiles.

Robustesse et maintenance facilitée
Corps en fonte époxy avec coussinets en saphir synthétique assurent résistance aux chocs hydrauliques, usure mécanique et dépôts. Le tambour extractible simplifie les opérations de maintenance et de contrôle sans nécessiter le démontage complet du compteur.

Lisibilité et protection longue durée
Le cadran sec certifié IP68 évite toute condensation et assure une lecture stable et claire en toutes circonstances, même en environnement humide ou enterré. Des plaques métalliques gravées des indications MID garantissent la traçabilité et conformité durable.

Large gamme couvrant divers besoins industriels
Disponible du DN50 au DN200, le compteur s’adapte à une grande variété d’installations, des petites sous-stations aux grands réseaux industriels, avec des options impulsions modulables selon besoins de précision.

Conseils d'utilisation et installation

Préparation des conduites : Veillez à nettoyer minutieusement les tuyauteries avant installation afin d’éliminer boues, particules ou oxydes pouvant endommager la turbine.
Procédez à un alignement rigoureux des tuyaux et serrez les brides en croix pour éviter toute déformation ou contraintes mécaniques sur le compteur.
Respectez impérativement le sens d’écoulement matérialisé par une flèche sur le corps du compteur.

Filtration recommandée : Pour les réseaux anciens ou susceptibles de contenir des impuretés solides, installez un filtre en amont afin de préserver la mécanique et d’éviter les erreurs de mesure liées aux dépôts internes.

Stabilisation du flux : En cas d’installation sans longueurs droites, utilisez le stabilisateur de flux (réf. 2710) pour limiter les turbulences et garantir une lecture fiable, en particulier dans les installations verticales ou avec de nombreux coudes.

Choix du module de télérelève : Sélectionnez la technologie adaptée à votre environnement : M-Bus filaire pour GTB, M-Bus radio ou LoRa 868 MHz pour relevés longue portée, impulsions pour intégration avec automates industriels, ou radio ARROW IP68 pour relevés mobiles via smartphone ou clé Bluetooth/USB.
L’activation du module LoRa peut s’effectuer facilement via smartphone Android avec l’application Wiirgrid NFC.

Positionnement : Installez le compteur en point bas du réseau afin qu’il soit toujours rempli d’eau, évitant ainsi la formation de poches d’air. Une légère pente ascendante après le compteur est recommandée.

Mise en service : Ouvrez les vannes progressivement pour prévenir tout coup de bélier susceptible de détériorer la turbine.
Ne laissez jamais le compteur subir des tests de pression en place ; retirez-le avant toute épreuve réseau.

Conditions environnementales : Protégez le compteur contre le gel, l’exposition solaire directe prolongée et les infiltrations d’eau.
Bien qu’optimisé pour l’eau froide, les fortes variations thermiques peuvent affecter les composants sensibles notamment ceux des modules de télérelève.

Maintenance : Contrôlez régulièrement le fonctionnement des modules impulsions ou M-Bus, l’état des filtres en amont et la stabilité générale du compteur.
Le tambour extractible facilite les opérations de nettoyage sans devoir déloger le corps du compteur.

Pourquoi choisir ce produit face à la concurrence ?

Caractéristique clé : Ce compteur à tambour extractible Woltmann MID R100 allie précision certifiée, robustesse et grande capacité de télérelève, répondant à tous les besoins des réseaux industriels d’eau froide.
Fabrication : Conçu par le fabricant italien Maddalena, reconnu pour son savoir-faire industriel et certifié ISO 9001 & ISO 14001, ce produit répond aux exigences strictes professionnelles et environnementales.
Conception : Pensé pour l’usage intensif, il est robuste, facile à installer sans contraintes hydrauliques complexes, et ergonomique pour simplifier la maintenance sur site.
Autre atout : Sa compatibilité avec une large gamme de modules télérelève ainsi que les accessoires comme stabilisateur de flux permettent une grande flexibilité d’intégration dans tous systèmes existants.

Pourquoi acheter ce produit chez Factorymat ?

Factorymat sélectionne rigoureusement ses produits pour répondre aux besoins exigeants des professionnels de l’industrie et du bâtiment industriel.
Grâce à notre expertise technique, nous fournissons un accompagnement personnalisé et des conseils pointus pour assurer un choix adapté et une installation optimale de votre compteur eau froide.
Notre plateforme dédiée aux professionnels garantit un accès à du matériel performant, conforme aux normes en vigueur, avec des options compatibles télérelève évolutives pour anticiper vos futurs besoins.

FAQ – Questions fréquentes sur ce produit

Question 1 : Ce compteur peut-il être installé en vertical sans impact sur la précision ?
Oui, le compteur a été certifié MID R100 en montage vertical et horizontal, avec une précision garantie sur toute la plage de débit.

Question 2 : Quels types de modules de télérelève sont compatibles ?
Il supporte directement les modules M-Bus (filaire et radio), LoRa 868 MHz, impulsions standard et radios ARROW IP68, assurant une télérelève adaptée à tous les environnements industriels.

Question 3 : Quelle maintenance est nécessaire pour assurer la longévité du compteur ?
Un contrôle régulier du système de télérelève, la vérification de l’état du filtre amont et un nettoyage simple grâce au tambour extractible suffisent à garantir des performances durables.

Conclusion

Commandez dès maintenant votre Compteur eau froide Woltmann MID R100 ACS - Sferaco sur Factorymat et bénéficiez d’un équipement fiable, durable et parfaitement adapté aux exigences des professionnels pour vos réseaux d’eau froide.
