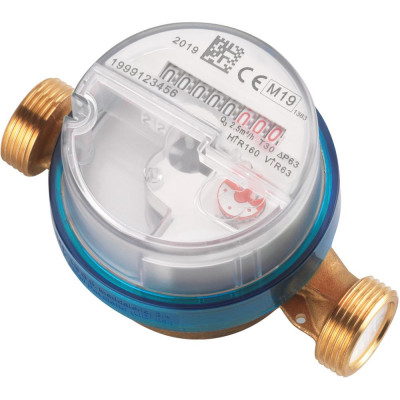

Compteur eau froide jet unique ACS Série 768 - Sferaco

Achatmat vous présente le compteur divisionnaire à jet unique MID R80 pré-équipé RADIO/MBUS eau froide, une solution de sous-comptage fiable et évolutive pour le suivi des consommations d’eau froide.

Conçu pour les réseaux de distribution d’eau en habitat collectif, tertiaire et installations techniques, ce compteur Maddalena associe une métrologie certifiée MID, une conception nouvelle génération conforme EN ISO 4064 et un pré-équipement complet pour la télérelève. Le compteur est prêt à recevoir, directement sur son cadran, un module Wireless M-BUS 868 MHz IP67 ou un module M-BUS filaire, ce qui permet d’adapter la relève aux contraintes du site sans remplacer l’instrument. Son cadran sec orientable facilite les lectures locales, tandis que son filtre d’entrée, son mécanisme anti-incrustations et sa protection contre les agents magnétiques externes sécurisent la mesure sur le long terme.

Caractéristiques :

Référence : 2741 CDEVOEF

Marque : Maddalena

Type : Compteur divisionnaire eau froide à turbine à jet unique

Application : Réseaux de distribution d’eau

Certification : Compteur certifié MID 2014/32/UE – Annexe MI-001

Classe métrologique : MID R80 en montage horizontal avec cadran horizontal

Classe alternative : MID R40 en montage vertical / cadran vertical

Installation : Verticale ou horizontale sans longueurs droites (U0-D0)

Température mini : 0°C

Température maxi : +50°C

Pression maxi : 16 bars

Raccordement : Filetage mâle BSP cylindrique (ISO 228-1)

Calibres : DN15 et DN20

Corps : Laiton CW617N-4MS selon EN 12165

Cadran : Sec et orientable

Lecture : Lecture directe sur 8 rouleaux

Entraînement : Magnétique

Normes : Compteurs conformes EN 14154 et ISO 4064 (EN ISO 4064)

Filtration : Filtre d’entrée intégré

Réglage : Dispositif interne de réglage

Stabilité : Double fixage avec pivots inox AISI 316 amagnétiques (turbine équilibrée)

Protection : Protection contre les agents magnétiques externes

Mécanisme : Plastique anigroscopique, anti-incrustations, résistant à l’usure

Traçabilité : Numéro de série gravé sur le cadran + code-barres

Pré-équipement : Pré-équipé pour recevoir un module RADIO Wireless M-BUS ou un module M-BUS filaire

Inductif : Pré-équipé pour installation d’un capteur type inductif

Protection inductif : Couvercle de protection (pré-équipement inductif)

Module radio compatible : Wireless M-BUS 868 MHz IP67 (positionné sur cadran) – Réf. 2749001 CICDEVOR

Module filaire compatible : M-BUS filaire (positionné sur cadran) – Réf. 2749002 CICDEVOM

Récepteur & clé prog. : Récepteur USB + clé programmation radio 868 MHz – Réf. 2749007 VSB

Kit récepteur : Kit récepteur radio + transfert USB/Bluetooth – Réf. 2749024 RRADIO

Logiciel : Logiciel RADIO ARROW MOBILE – Réf. 2749014

Dimensions DN15 : L 110 mm – ØB 65,2 mm – H 74,1 mm – h 11,7 mm

Dimensions DN20 : L 130 mm – ØB 65,2 mm – H 74,1 mm – h 11,7 mm

Poids DN15 : 0,35 kg

Poids DN20 : 0,45 kg

Référence DN15 : 2741015

Référence DN20 : 2741020

Débit nominal Q3 : 2,5 m³/h (DN15) ; 4 m³/h (DN20)

Débit maxi Q4 : 3,13 m³/h (DN15) ; 5 m³/h (DN20)

Débit mini R80 Q1 : 31,25 L/h (DN15) ; 50 L/h (DN20) à ±5%

Débit mini R40 Q1 : 62,5 L/h (DN15) ; 100 L/h (DN20) à ±5%

Débit transition R80 Q2 : 50 L/h (DN15) ; 80 L/h (DN20) à ±2% (tolérance pouvant aller à ±3% selon conditions)

Débit transition R40 Q2 : 100 L/h (DN15) ; 160 L/h (DN20) à ±2% (tolérance pouvant aller à ±3% selon conditions)

Débit de démarrage : 10 L/h (DN15) ; 12 L/h (DN20)

Perte de charge : ΔP63 @ Q3 (DN15) ; ΔP40 @ Q3 (DN20)

Nb tours turbine : 41,33 tours/L (DN15) ; 29,76 tours/L (DN20)

Lecture mini : 0,05 L

Lecture maxi : 100 000 m³

Certifications fabricant : ISO 9001:2015 et ISO 14001:2015

Directive : 2014/68/UE – produits exclus (article 1, §2b)

Attestation sanitaire : ACS N° 25 ACC LY 180

Eau potable : Certification WRAS

Avantages :

Télérelève : Le pré-équipement RADIO/MBUS permet d’ajouter facilement un module Wireless M-BUS 868 MHz IP67 ou un module M-BUS filaire sur le cadran, pour passer à une relève rapide et organisée.

Évolutivité : Vous adaptez la technologie de lecture (radio ou filaire) à l’infrastructure du bâtiment, sans changer le compteur : un vrai gain en rénovation et en gestion de parc.

Fiabilité : Les pivots inox AISI 316 amagnétiques assurent une turbine équilibrée, améliorant la stabilité de mesure à faible et fort débit.

Sécurité : La protection contre les agents magnétiques externes renforce la fiabilité du comptage et limite les tentatives d’influence sur la mesure.

Durabilité : Le mécanisme interne anti-incrustations et résistant à l’usure limite l’encrassement et prolonge la durée de vie, même sur réseaux soumis à particules.

Installation : Le montage U0-D0 sans longueurs droites simplifie les poses en espaces réduits, tout en limitant les adaptations de tuyauterie.

Lisibilité : Cadran sec orientable + lecture 8 rouleaux : idéal pour les contrôles manuels, mises en service et audits.

Traçabilité : Numéro de série gravé + code-barres : facilite l’inventaire, la correspondance logement/compteur et le suivi d’exploitation.

Performance : Perte de charge maîtrisée et excellent débit de démarrage (10–12 L/h) pour une bonne sensibilité sur les faibles consommations.

Les conseils de nos experts :

Précision : Pour profiter de la classe MID R80, installez le compteur en montage horizontal avec cadran horizontal. C’est la position la plus favorable pour un sous-comptage précis.

Sens : Respectez toujours la flèche de sens d’écoulement. Une erreur de sens peut fausser l’exploitation et compliquer la relève (notamment en télérelève).

Montage vertical : Si vous devez poser le compteur verticalement (ou cadran vertical), gardez en tête que la classe devient R40 et assurez-vous que la canalisation reste constamment en eau.

Choix radio/filaire : Radio en rénovation ou accès difficile ; filaire si le bâtiment dispose déjà d’une infrastructure M-BUS et d’un concentrateur. Cette anticipation évite des surcoûts d’adaptation.

Accessibilité : Laissez suffisamment de place autour du cadran : le module se positionne dessus, et une bonne accessibilité simplifie maintenance, remplacement et programmation.

Qualité réseau : Avant la pose, rincez la tuyauterie et purgez le réseau. Même avec filtre intégré, un réseau propre protège la turbine et stabilise la mesure.

Gestion de parc : Scannez le code-barres et enregistrez le numéro de série lors de l’installation : cela évite les inversions et fiabilise les tableaux de répartition.

Sécurisation : En copropriété ou sites sensibles, ajoutez bague anti-fraude et raccords à plombage : un moyen simple de sécuriser la mesure et la facturation interne.

Commandez dès aujourd’hui le compteur divisionnaire à jet unique MID R80 pré-équipé RADIO/MBUS eau froide de Achatmat et offrez à vos projets de suivi des consommations d’eau froide une solution fiable, connectable et durable.
