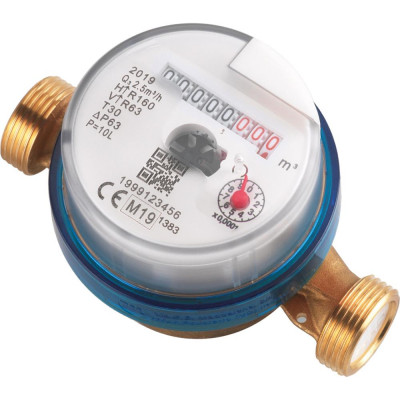

Compteur eau froide jet unique ACS Série 702DM - Sferaco

Achatmat vous présente le compteur divisionnaire à jet unique eau froide MID R80 pré-équipé impulsions, un compteur compact et fiable, pensé pour le sous-comptage et la remontée d’index.

Idéal pour les réseaux de distribution d’eau et les installations collectives, ce compteur Maddalena associe une métrologie certifiée MID, une conception “nouvelle génération” conforme EN ISO 4064 et une préparation dédiée à la relève par impulsions. Son cadran sec orientable facilite les lectures en local technique, tandis que sa conception anti-incrustations et sa protection contre les agents magnétiques externes renforcent la stabilité de mesure dans le temps.

Caractéristiques :

Référence : 2701 CDEF

Marque : Maddalena

Type : Compteur divisionnaire eau froide à turbine à jet unique

Certification : Compteurs certifiés MID 2014/32/UE – Annexe MI-001

Classe métrologique : MID R80 en montage horizontal avec cadran horizontal

Classe alternative : MID R40 en montage vertical / cadran vertical

Installation : Horizontal ou vertical sans longueurs droites amont/aval (U0-D0)

Réseaux : Réseaux de distribution d’eau

Température mini : 0°C

Température maxi : +50°C

Pression maxi : 16 bars

Raccordement : Fileté mâle BSP cylindrique (ISO 228-1)

Calibres : DN15 et DN20

Cadran : Sec et orientable

Lecture : Lecture directe sur 8 rouleaux

Entraînement : Magnétique

Norme : Nouvelle génération conforme EN 14154 et EN ISO 4064

Matériau corps : Laiton CW617N-4MS suivant EN 12165

Pré-équipement : Version pré-équipée pour recevoir un émetteur d’impulsions

Capteur compatible : Reed Switch 1 impulsion x 10 L – Réf. 2749030 CICD

Sécurité : Protection contre les agents magnétiques externes

Filtration : Filtre en entrée intégré

Réglage : Dispositif de réglage interne

Stabilité : Double fixage avec pivots inox AISI 316 amagnétiques (turbine équilibrée à tout débit)

Mécanisme : Mécanisme interne plastique anigroscopique, anti-incrustations, résistant à l’usure

Traçabilité : Numéro de série gravé sur le cadran + code-barres

Dimensions DN15 : L 110 mm – ØB 65,2 mm – H 74,1 mm – h 11,7 mm

Dimensions DN20 : L 130 mm – ØB 65,2 mm – H 74,1 mm – h 11,7 mm

Poids DN15 : 0,35 kg

Poids DN20 : 0,45 kg

Référence DN15 : 2701015

Référence DN20 : 2701020

Débit nominal Q3 : 2,5 m³/h (DN15) ; 4 m³/h (DN20)

Débit maxi Q4 : 3,13 m³/h (DN15) ; 5 m³/h (DN20)

Débit mini R80 Q1 : 31,25 L/h (DN15) ; 50 L/h (DN20) à ±5%

Débit mini R40 Q1 : 62,5 L/h (DN15) ; 100 L/h (DN20) à ±5%

Débit transition R80 Q2 : 50 L/h (DN15) ; 80 L/h (DN20) à ±2%

Débit transition R40 Q2 : 100 L/h (DN15) ; 160 L/h (DN20) à ±2%

Débit de démarrage : 10 L/h (DN15) ; 12 L/h (DN20)

Perte de charge : ΔP63 @ Q3 (DN15) ; ΔP40 @ Q3 (DN20)

Nb tours turbine : 41,33 tours/L (DN15) ; 29,76 tours/L (DN20)

Lecture mini : 0,05 L

Lecture maxi : 100 000 m³

Certifications fabricant : ISO 9001:2015 et ISO 14001:2015

Directive : 2014/68/UE – produits exclus (article 1, §2b)

Attestation sanitaire : ACS N° 25 ACC LY 180

Eau potable : Certification WRAS

Avantages :

Comptage : La classe MID R80 en montage horizontal offre un sous-comptage fiable et adapté aux installations de distribution d’eau en résidentiel, tertiaire et petits sites industriels.

Évolutivité : Le pré-équipement impulsions permet d’ajouter une relève à distance (GTC, supervision, afficheur, automate) sans changer le compteur : il suffit d’installer le capteur Reed 10 L/imp.

Lisibilité : Le cadran sec orientable simplifie les relevés manuels, même lorsque le compteur est installé en position contrainte (gaine, regard, local technique).

Fiabilité : Le double fixage et les pivots inox AISI 316 amagnétiques améliorent l’équilibrage de la turbine et la stabilité métrologique dans toutes les conditions de débit.

Protection : La protection contre les agents magnétiques externes limite les risques d’altération de mesure et renforce la sécurité des index.

Durabilité : Le mécanisme interne en plastique anti-incrustations réduit l’encrassement et résiste à l’usure, particulièrement utile sur des réseaux où l’eau peut contenir des particules.

Installation : Le montage U0-D0 facilite les remplacements en rénovation : aucune longueur droite à prévoir, ce qui réduit le temps de pose et les modifications de tuyauterie.

Hydraulique : La perte de charge maîtrisée (ΔP @ Q3) contribue au bon fonctionnement global du réseau, tout en conservant une bonne sensibilité au démarrage.

Traçabilité : Numéro de série et code-barres sur cadran : un vrai plus pour l’inventaire, la maintenance, la gestion de parc et la correspondance compteur/logement.

Les conseils de nos experts :

Orientation : Pour profiter pleinement de la précision MID R80, installez le compteur en montage horizontal avec cadran horizontal. Cette configuration est la plus favorable au respect de la classe métrologique.

Verticalité : En montage vertical (ou cadran vertical), la classe devient R40 : assurez-vous que cette précision correspond bien aux exigences du chantier et que la tuyauterie reste constamment en eau.

Impulsions : Si vous prévoyez une supervision ou un relevé automatique, anticipez le choix du capteur Reed Switch (1 imp/10 L). Vérifiez la compatibilité du système de comptage (automate, afficheur, superviseur) avec ce pas d’impulsion.

Filtration : Même si le compteur possède un filtre d’entrée, nos commerciaux recommandent de maintenir une eau la plus propre possible (purges réseau, rinçage avant pose) pour conserver la sensibilité au démarrage (10 à 12 L/h).

Anti-fraude : Pour les sites sensibles, associez une bague anti-fraude et des raccords avec trou de plombage. Cela sécurise l’installation et limite les manipulations non autorisées.

Maintenance : Lors des visites techniques, contrôlez l’absence de dépôts, l’état des joints et la propreté générale du réseau. Une turbine qui tourne librement garantit une mesure plus stable et plus juste.

Rénovation : Grâce au montage U0-D0, ce compteur est parfaitement adapté aux remplacements rapides. Pensez toutefois à vérifier la compatibilité des raccords (DN15/DN20, BSP) et à utiliser des joints neufs.

Lecture : Orientez le cadran au moment de la pose pour faciliter les futurs relevés. Un cadran bien positionné réduit le risque d’erreur humaine et accélère les opérations de contrôle.

Commandez dès aujourd’hui le compteur divisionnaire à jet unique eau froide MID R80 pré-équipé impulsions de Achatmat et offrez à vos projets de comptage et de distribution d’eau la précision, la traçabilité et l’évolutivité qu’ils méritent.
