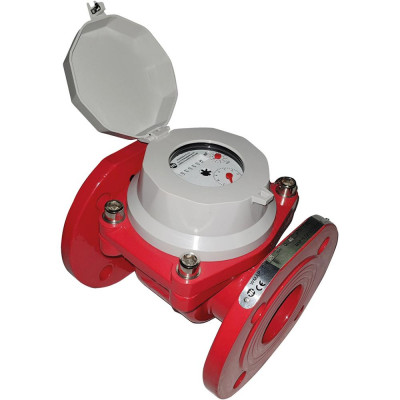

Compteur eau chaude Woltmann PN16 ACS - Sferaco

Factorymat vous présente Compteur eau chaude Woltmann PN16 ACS - Sferaco

Le compteur eau chaude type Woltmann PN16 pré-équipé pour télérelève Sferaco est spécialement conçu pour la mesure précise des gros débits d’eau chaude dans les installations professionnelles. Adapté aux températures jusqu’à 90°C, il assure une lecture fiable et durable pour les réseaux de chauffage collectif, les chaufferies industrielles et les sous-stations urbaines.

Ce compteur robuste intègre une technologie de télérelève avancée, facilitant la collecte automatisée des données de consommation, indispensable pour une gestion optimisée des réseaux d’eau chaude.

Caractéristiques techniques

Type : Compteur eau chaude à hélice horizontale type Woltmann, tambour extractible, non MID
Gamme de calibres : DN50, 65, 80, 100, 125, 150, 200 mm (références 2739050 à 2739200)
Cadran : Cadran sec IP68, totalisateur à 7 rouleaux pour m³, 2 aiguilles pour les sous-multiples
Montage : Installation horizontale ou verticale, sans longueurs droites en amont/aval avec stabilisateur de flux (U0S/D0)
Hydraulique : Rapport Q3/Q1 = 80 en horizontal (cadran horizontal), Q3/Q1 = 50 en vertical (cadran vertical)
Impulsions : Pré-équipé pour émetteur d’impulsions ; DN50–125 : 1 imp/10 L ou 1000 L, DN ≥150 : 1 imp/100 L ou 10000 L
Température d’utilisation : Eau chaude de +30°C à +90°C
Pression maximale admissible : 16 bars (PN16)
Vitre : Verre minéral avec capot de protection
Mécanisme : Interne plastique anigroscopique, anti-incrustations, résistant à l’usure, arbre acier et coussinet en saphir
Corps : Fonte, vernis intérieur/extérieur avec poudre époxy anticorrosion
Totalisateur : Support en cuivre, disque transparent, inscriptions lisibles hors contact avec l’eau
Brides : Raccordement R.F. PN10/16 (DN200 PN16), conforme EN 1092-2
Dimensions : Longueur 200 à 350 mm selon calibre, hauteur totale de 213 à 368 mm, poids de 10 à 42,6 kg
Débit nominal Q3 : 25 à 400 m³/h, débit Q4 jusqu’à 500 m³/h
Précision : ±2 à ±5 % selon classe
Lecture minimale : 2 L (DN50–125), 20 L (DN150–200)
Lecture maximale : Jusqu’à 10 000 000 ou 100 000 000 m³ selon modèle
Perte de charge : Classe ΔP 10 à Q3
Télérelève : Pré-équipé pour capteur Reed ou module radio ARROW (relais USB/Bluetooth)
Accessoires compatibles : Capteur impulsions Reed Switch, module radio ARROW IP68, récepteur radio, logiciel ARROW Mobile, stabilisateur de flux Ref. 2710 STAB
Conformité : Certifié ISO 9001:2015, ISO 14001:2015, ACS n°21 ACC LY 846, WRAS eau potable
Classe de précision : MID R80H (horizontal), MID R40VH (vertical)
Ecartement / Face to Face (mm) : 200, 225, 250, 300, 350 selon calibre
Durée de garantie : 2 ans
Marque : MADDALENA
Matière corps : Fonte GL

Avantages et bénéfices

Performance fiable sur gros débits : Le compteur Woltmann est conçu pour couvrir une large plage de mesures de Q1 à Q4, garantissant une précision stable sur des réseaux d’eau chaude à fort débit. Cela en fait un instrument adapté aux installations exigeantes telles que chaufferies industrielles ou réseaux urbains de chaleur.

Construction robuste pour environnements industriels : Le corps en fonte associé au revêtement epoxy et à l’arbre acier avec coussinet en saphir assurent une résistance mécanique et chimique importante. La conception tolère des pressions élevées jusqu’à 16 bars et des températures jusqu’à 90°C permettant une longue durée de vie malgré des conditions d’exploitation sévères.

Lecture claire et précise : Le cadran sec IP68, protégé par un verre minéral, offre une excellente lisibilité des consommations. Les rouleaux pour mètres cubes et les aiguilles pour les sous-multiples facilitent le contrôle et la facturation, limitant les erreurs de lecture.

Polyvalence d’installation : Possibilité de montage horizontal ou vertical, et réduction des exigences en longueurs droites grâce à l’usage d’un stabilisateur de flux. Cette flexibilité facilite la mise en place dans des environnements industriels ou techniques contraints en espace.

Intégration simplifiée en télérelève : Le compteur est pré-équipé pour l’émission d’impulsions compatibles avec des modules Reed ou radio ARROW, permettant la collecte automatique des données de consommation via USB ou Bluetooth. Cette fonction optimise la gestion énergétique et la maintenance prédictive.

Maintenance facilitée et durabilité accrue : Le mécanisme interne à zone sèche et matériaux résistant aux incrustations limitent les risques d’usure et de corrosion. La conception anti-incrustations garantit la précision sur le long terme et réduit les coûts de maintenance.

Conseils d’utilisation et d’installation

Préparation : Avant installation, nettoyez soigneusement la tuyauterie pour éliminer tout résidu susceptible d’endommager la turbine. Assurez un alignement parfait des tuyaux et un soutien adéquat pour éviter les contraintes mécaniques.

Montage : Respectez impérativement le sens d’écoulement indiqué sur le compteur. Effectuez le serrage des brides en croix afin de répartir uniformément les efforts. Installez, si possible, le compteur au point le plus bas du réseau pour garantir un fonctionnement constant en immersion.

Stabilisation du flux : Utilisez le stabilisateur de flux (réf. 2710 STAB) pour éviter les tourbillons et perturbations, ce qui permet d’éliminer les longueurs droites obligatoires en amont et aval. Sans stabilisateur, une longueur droite de 10 fois le diamètre nominal est requise avant le compteur.

Protection mécanique : Si l’eau contient des particules solides (sable, oxydes), installez un filtre adapté en amont pour protéger la turbine et prolonger la durée de vie du compteur. Programmez un entretien régulier du filtre pour éviter les blocages et pertes de charge excessives.

Mise en service : Ouvrez lentement les robinets en amont puis en aval afin de limiter les coups de bélier. Ne réalisez pas d’épreuves de pression avec le compteur en place pour éviter d’endommager le mécanisme interne.

Protection environnementale : Protégez le compteur des intempéries, du gel et du rayonnement solaire direct. Le gel peut endommager la fonte et les composants sensibles, tandis qu’une exposition prolongée au soleil peut altérer les pièces plastiques et les capteurs.

Utilisation de la télérelève : Associez le compteur à un capteur Reed ou un module radio ARROW pour intégrer vos données dans une GTB ou un logiciel de supervision. Cette automatisation facilite le suivi précis des consommations, la détection d’anomalies et la mise en place de politiques d’économie d’énergie.

Pourquoi choisir ce produit face à la concurrence ?

Caractéristique clé : Sa capacité à mesurer les gros débits dans l’eau chaude jusqu’à 90°C avec une haute précision et fiabilité, associée à une télérelève intégrée, le distingue nettement des compteurs classiques.

Fabrication : Produit certifié et conforme aux normes européennes et sanitaires strictes (ACS, WRAS), fabriqué par MADDALENA, reconnu pour son expertise en comptage industriel.

Conception : Pensé pour usage professionnel intensif, il combine robustesse mécanique, résistance chimique et ergonomie de lecture pour un usage pérenne en contexte industriel.

Autre atout : Large gamme de calibres du DN50 au DN200, avec une option de montage flexible et une compatibilité complète avec les solutions de télérelève et de supervision du marché.

Pourquoi acheter ce produit chez Factorymat ?

Factorymat sélectionne rigoureusement ses équipements pour répondre exclusivement aux besoins des professionnels des secteurs industriels, logistiques et du bâtiment. Chaque produit est choisi pour sa fiabilité, sa conformité aux normes et sa durabilité.

En commandant chez Factorymat, vous bénéficiez d’un conseil technique spécialisé et personnalisé. Notre équipe est experte des problématiques industrielles et vous accompagne dans le choix et l’intégration optimale de vos compteurs eau chaude.

Nous vous garantissons un service dédié aux professionnels avec un suivi adapté à vos projets de réseaux d’eau chaude et de télérelève industrielle.

FAQ – Questions fréquentes sur ce produit

Question 1 : Ce compteur peut-il être installé en position verticale ?
Réponse : Oui, le compteur est spécialement conçu pour un montage aussi bien horizontal que vertical. Dans ce cas, la classe de précision est ajustée, et le cadran peut être adapté au montage vertical.

Question 2 : Quelle est la température maximale supportée par ce compteur ?
Réponse : Le compteur est conçu pour fonctionner avec de l’eau chaude de +30°C à +90°C, ce qui convient parfaitement aux applications industrielles et réseaux de chauffage urbain.

Question 3 : Comment intégrer la télérelève avec ce compteur ?
Réponse : Le compteur est pré-équipé pour émetteur d’impulsions compatible avec capteurs Reed et modules radio ARROW IP68. Ce système permet une collecte des données en temps réel via USB ou Bluetooth avec les récepteurs et logiciels dédiés.
