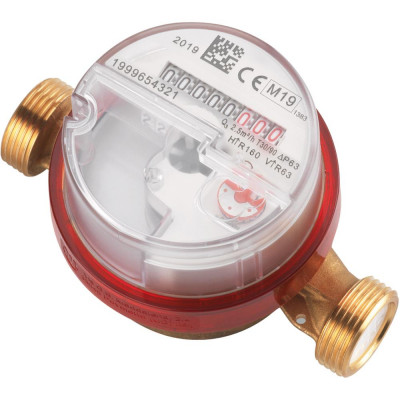

Compteur eau chaude jet unique ACS Série 768 - Sferaco

Factorymat vous présente le compteur divisionnaire à jet unique MID R80 pré-équipé RADIO/MBUS, un compteur conçu pour mesurer avec précision et fiabilité les consommations d’eau chaude sanitaire dans les bâtiments collectifs, tertiaires et installations techniques.
Adapté aux environnements industriels et logistiques, il facilite le sous-comptage d’eau chaude et offre une évolutivité vers la télérelève grâce à son pré-équipement modulable, participant ainsi à une gestion énergétique optimisée pour les professionnels exigeants.

Caractéristiques techniques

Marque : Maddalena
Type : Compteur divisionnaire eau chaude à turbine à jet unique
Applications : Réseaux de distribution d’eau et eau chaude sanitaire (ECS)
Certifications : Compteur certifié MID 2014/32/UE – Annexe MI-001
Classe métrologique principale : MID R80 en montage horizontal avec cadran horizontal
Classe alternative : MID R40 en montage vertical avec cadran vertical
Installation : Montage vertical ou horizontal sans longueurs droites (U0-D0)
Température de fonctionnement : +30°C à +90°C
Pression maximale : 16 bars
Raccordement : Filetage mâle BSP cylindrique (ISO 228-1)
Calibres disponibles : DN15 (réf. 2742015) et DN20 (réf. 2742020)
Dimensions DN15 : L 110 mm – ØB 65,2 mm – H 74,1 mm – h 11,7 mm
Dimensions DN20 : L 130 mm – ØB 65,2 mm – H 74,1 mm – h 11,7 mm
Poids DN15 : 0,35 kg
Poids DN20 : 0,45 kg
Débit nominal Q3 : 2,5 m³/h (DN15) ; 4 m³/h (DN20)
Débit maximal Q4 : 3,13 m³/h (DN15) ; 5 m³/h (DN20)
Débit mini R80 Q1 : 31,25 L/h (DN15) ; 50 L/h (DN20) à ±5%
Débit mini R40 Q1 : 62,5 L/h (DN15) ; 100 L/h (DN20) à ±5%
Débit de démarrage : 10 L/h (DN15) ; 12 L/h (DN20)
Perte de charge : ΔP63 @ Q3 (DN15) ; ΔP40 @ Q3 (DN20)
Corps : Laiton CW617N-4MS selon EN 12165
Cadran : Sec, orientable, lecture directe sur 8 rouleaux
Entraînement : Magnétique
Mécanisme : Plastique anigroscopique anti-incrustations, résistant à l’usure
Filtration : Filtre d’entrée intégré
Réglage : Dispositif de réglage interne
Stabilité : Double fixage avec pivots inox AISI 316 amagnétiques (turbine équilibrée)
Protection : Contre les agents magnétiques externes
Pré-équipement : Compatible avec module Wireless M-BUS 868 MHz IP67 et module M-BUS filaire, ainsi qu’installation capteur inductif avec couvercle dédié
Traçabilité : Numéro de série gravé sur cadran et code-barres
Normes : Conforme EN 14154, EN ISO 4064
Certification eau potable : WRAS
Attestation sanitaire : ACS N° 25 ACC LY 180
Certifications fabricant : ISO 9001:2015 et ISO 14001:2015
Directive : Exclusion 2014/68/UE (article 1, §2b)

Avantages et bénéfices

Télérelève intuitive : Grâce au pré-équipement pour modules Wireless M-BUS ou M-BUS filaire, le compteur offre une intégration facilitée à des systèmes de relève automatisée, réduisant les interventions manuelles tout en augmentant la réactivité et la fiabilité des données de consommation.

Adaptabilité et évolutivité : Sa conception modulaire évite tout remplacement lors de l'évolution vers des solutions de supervision centralisée, assurant une pérennité de l'installation sur le long terme et une réduction des coûts opérationnels pour les gestionnaires de bâtiments.

Précision et fiabilité accrues : La turbine équilibrée montée sur pivots inox non magnétiques limite les dérives de mesure indépendamment des variations de débit, garantissant ainsi une comptabilisation stable et conforme aux exigences métrologiques.

Sécurité renforcée : La protection contre les perturbations magnétiques externes préserve l'intégrité des index et évite les manipulations frauduleuses possibles, assurant une mesure honnête et auditée des consommations.

Maintenance simplifiée : Le filtre d’entrée intégré et le dispositif interne de réglage optimisent la durabilité du mécanisme, particulier avantage dans les réseaux susceptibles d’avoir des impuretés, tout en facilitant les opérations de maintenance préventive.

Lisibilité optimale : Le cadran sec orientable avec lecture directe par 8 rouleaux permet une consultation rapide et claire des données, utile lors des contrôles sur site, audits ou vérifications, même dans des espaces exigus.

Installation facilitée : Le montage possible en horizontal ou vertical sans exigences de longueur droites simplifie la pose, notamment en rénovation, permettant une intégration rapide et sans modification lourde des tuyauteries existantes.

Traçabilité complète : Chaque compteur porte un numéro de série unique et un code-barres, indispensables pour une gestion rigoureuse, évitant les erreurs d’attribution dans les tableaux de répartition et facilitant l’inventaire des installations.

Robustesse et durabilité : Son corps en laiton haut de gamme conforme EN 12165 et ses composants résistants à l’usure garantissent une tenue optimale à l’eau chaude jusqu’à 90°C, adaptée aux contraintes industrielles et collectives.

Conseils d'utilisation et d'installation

Privilégiez un montage horizontal avec cadran horizontal pour atteindre la classe MID R80 et assurer la meilleure précision possible.

Respectez scrupuleusement le sens de circulation indiqué sur le corps du compteur pour éviter toute erreur de mesure et faciliter les relevés.

En cas d’installation verticale (classe R40), vérifiez que la canalisation reste constamment pleine d’eau pour maintenir une mesure fiable et conforme.

Pour la télérelève, choisissez le module adapté à la configuration de votre site : Wireless M-BUS 868 MHz pour des lieux difficiles d’accès ou pour éviter la pose de câbles, M-BUS filaire si vous disposez déjà d’une infrastructure câblée.

Veillez à prévoir un espace suffisant autour du cadran lors de la pose pour faciliter la pose et la maintenance des modules radio ou filaire.

Utilisez les outils de programmation et de lecture adaptés (récepteur USB, clé programmation, kit USB/Bluetooth) pour structurer et piloter efficacement votre parc de compteurs.

Avant toute installation, effectuez un rinçage et une purge des réseaux ECS afin de limiter les particules en suspension. Cette précaution prolonge la durée de vie du compteur et optimise sa stabilité de mesure.

Exploitez la traçabilité via le numéro de série et le code-barres pour réaliser un inventaire fiable et éviter les erreurs d’attribution dans la gestion locative ou technique.

Dans les sites sensibles, renforcez la sécurité des comptages avec une bague anti-fraude et des raccords à plombage, afin d’empêcher toute tentative de manipulation.

Pourquoi choisir ce produit face à la concurrence ?

Caractéristique clé : Ce compteur combine une grande précision métrologique certifiée MID R80, une conception robuste et une pré-équipement unique pour télérelève sans remplacement, gage d’évolutivité et d’économie sur le long terme.

Fabrication : Le compteur est conçu en conformité avec des normes européennes rigoureuses (EN ISO 4064, EN 14154) et bénéficie de certifications ISO 9001:2015 et 14001:2015, témoignant de son processus industriel contrôlé et soucieux de l’environnement.

Conception : Pensé pour une utilisation professionnelle intensive, le compteur intègre des matériaux durables et un mécanisme anti-incrustations, particulièrement adapté aux conditions sévères des installations industrielles et collectives.

Autre atout : Son système modulaire et sa compatibilité avec des solutions de télérelève innovantes simplifient la gestion centralisée, tandis que les accessoires dédiés (récepteurs, logiciels, clés de programmation) accompagnent le client de la pose au suivi quotidien.

Pourquoi acheter ce produit chez Factorymat ?

Chez Factorymat, nos produits sont rigoureusement sélectionnés pour répondre aux exigences des professionnels de l’industrie, des entrepôts logistiques et des bâtiments industriels.
Nous disposons d’une expertise technique pointue qui nous permet de conseiller précisément nos clients sur les matériels adaptés à leurs besoins spécifiques.
Notre offre inclut des équipements fiables, durables et conformes aux réglementations en vigueur, assurant la pérennité et la qualité des installations industrielles.
De plus, Factorymat propose un accompagnement personnalisé pour optimiser la mise en œuvre et l’exploitation des compteurs dans vos projets métier.

FAQ – Questions fréquentes sur ce produit

Question 1 : Quel est l’intérêt d’un compteur pré-équipé pour la télérelève ?
Réponse : Le pré-équipement permet d’ajouter ultérieurement un module radio ou filaire sans remplacer le compteur, garantissant ainsi une montée en gamme fluide vers une gestion centralisée des consommations, économisant temps et coûts.

Question 2 : Peut-on installer ce compteur dans des conditions de température élevées ?
Réponse : Oui, ce compteur supporte des températures allant jusqu’à +90°C, ce qui le rend apte à la mesure d’eau chaude sanitaire dans la majorité des réseaux tertiaires et collectifs.

Question 3 : Comment s’assurer de la précision du comptage ?
Réponse : Pour garantir la classe MID R80, il est recommandé d’installer le compteur en position horizontale avec le cadran horizontal et de respecter le sens d’écoulement. En montage vertical, la précision est conforme à la classe R40 et nécessite que la canalisation soit constamment remplie.

Conclusion

Commandez dès maintenant votre compteur divisionnaire à jet unique MID R80 pré-équipé RADIO/MBUS sur Factorymat et bénéficiez d’un produit fiable, évolutif et durable, parfaitement adapté aux besoins des professionnels de l’industrie, de la logistique et du bâtiment industriel.
