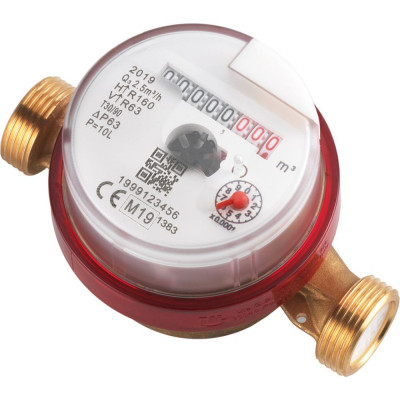

Compteur eau chaude jet unique ACS Série 702DM - Sferaco

Achatmat vous présente le compteur divisionnaire à jet unique eau chaude MID R80 pré-équipé impulsions, un compteur fiable et évolutif, conçu pour le comptage individuel des consommations d’eau chaude.

Parfait pour les réseaux ECS en habitat collectif, tertiaire ou bâtiments techniques, ce compteur Maddalena combine une conception “nouvelle génération” conforme EN ISO 4064, une lecture mécanique claire sur 8 rouleaux et une préparation pour la relève par impulsions. Son cadran sec orientable facilite les contrôles en local technique, tandis que son mécanisme interne anti-incrustations et sa protection contre les agents magnétiques externes renforcent la sécurité et la stabilité de mesure. Avec sa plage de température +30°C à +90°C et une pression admissible jusqu’à 16 bars, il s’intègre facilement dans la majorité des installations d’eau chaude sanitaire.

Caractéristiques :

Référence : 2702 CDEC

Marque : Maddalena

Type : Compteur divisionnaire eau chaude à turbine à jet unique

Certification : Compteur certifié MID 2014/32/UE – Annexe MI-001

Classe métrologique : MID R80 en montage horizontal avec cadran horizontal

Classe alternative : MID R40 en montage vertical / cadran vertical

Installation : Verticale ou horizontale sans longueurs droites (U0-D0)

Application : Réseaux de distribution d’eau et eau chaude sanitaire (ECS)

Température mini : +30°C

Température maxi : +90°C

Pression maxi : 16 bars

Raccordement : Fileté mâle BSP cylindrique (ISO 228-1)

Calibres : DN15 et DN20

Cadran : Sec et orientable

Lecture : Lecture directe sur 8 rouleaux

Entraînement : Magnétique

Normes : Compteurs conformes EN 14154 et ISO 4064 (EN ISO 4064)

Corps : Laiton CW617N-4MS selon EN 12165

Pré-équipement : Pré-équipé pour recevoir un émetteur d’impulsions

Capteur compatible : Reed Switch 1 impulsion x 10 L – Réf. 2749030 CICD

Filtration : Filtre en entrée intégré

Réglage : Dispositif interne de réglage

Stabilité : Double fixage avec pivots inox AISI 316 amagnétiques (turbine équilibrée)

Protection : Protection contre les agents magnétiques externes

Mécanisme : Plastique anigroscopique, anti-incrustations, résistant à l’usure

Traçabilité : Numéro de série gravé sur cadran + code-barres

Dimensions DN15 : L 110 mm – ØB 65,2 mm – H 74,1 mm – h 11,7 mm

Dimensions DN20 : L 130 mm – ØB 65,2 mm – H 74,1 mm – h 11,7 mm

Poids DN15 : 0,35 kg

Poids DN20 : 0,45 kg

Référence DN15 : 2702015

Référence DN20 : 2702020

Débit nominal Q3 : 2,5 m³/h (DN15) ; 4 m³/h (DN20)

Débit maxi Q4 : 3,13 m³/h (DN15) ; 5 m³/h (DN20)

Débit mini R80 Q1 : 31,25 L/h (DN15) ; 50 L/h (DN20) à ±5%

Débit mini R40 Q1 : 62,5 L/h (DN15) ; 100 L/h (DN20) à ±5%

Débit transition R80 Q2 : 50 L/h (DN15) ; 80 L/h (DN20) à ±2% (tolérance pouvant aller à ±3% en eau chaude selon fiche)

Débit transition R40 Q2 : 100 L/h (DN15) ; 160 L/h (DN20) à ±2% (tolérance pouvant aller à ±3% en eau chaude selon fiche)

Débit de démarrage : 10 L/h (DN15) ; 12 L/h (DN20)

Perte de charge : ΔP63 @ Q3 (DN15) ; ΔP40 @ Q3 (DN20)

Nb tours turbine : 41,33 tours/L (DN15) ; 29,76 tours/L (DN20)

Lecture mini : 0,05 L

Lecture maxi : 100 000 m³

Certifications fabricant : ISO 9001:2015 et ISO 14001:2015

Directive : 2014/68/UE – produits exclus (article 1, §2b)

Attestation sanitaire : ACS N° 25 ACC LY 180

Eau potable : Certification WRAS

Avantages :

Comptage : La précision MID R80 en montage horizontal répond aux besoins de sous-comptage d’eau chaude dans les immeubles, résidences, hôtels, établissements scolaires et bâtiments tertiaires.

Évolutivité : Grâce au pré-équipement impulsions, vous préparez votre installation à la relève à distance : le capteur Reed 10 L/imp se monte ensuite pour connecter un système de supervision ou de comptage centralisé.

Fiabilité : Les pivots inox AISI 316 amagnétiques assurent un équilibrage de la turbine et une excellente stabilité de mesure sur toute la plage de fonctionnement.

Résistance : Le mécanisme interne anti-incrustations réduit l’encrassement et l’usure, un atout majeur sur les réseaux ECS pouvant générer dépôts ou particules.

Sécurité : La protection contre les agents magnétiques externes sécurise le comptage et limite les tentatives d’influence sur la mesure.

Confort d’exploitation : Le cadran sec orientable facilite les relevés manuels, accélère les contrôles et limite les erreurs de lecture.

Installation : Le montage U0-D0 sans longueurs droites simplifie la pose en neuf comme en rénovation, même dans des configurations de tuyauterie contraignantes.

Traçabilité : Le numéro de série gravé et le code-barres sur cadran facilitent la gestion de parc (appartement, étage, lot), la maintenance et le suivi réglementaire.

Compatibilité : Corps laiton 4MS CW617N conforme EN 12165 : conçu pour durer et s’intégrer dans les réseaux standards BSP.

Les conseils de nos experts :

Montage : Installez le compteur en respectant le sens de circulation indiqué par la flèche sur le corps. Une inversion peut générer des mesures incohérentes et compliquer la relève.

Précision : Pour bénéficier de la classe MID R80, privilégiez un montage horizontal avec cadran horizontal. Cette position est la plus adaptée au sous-comptage et à la facturation interne.

Verticalité : En montage vertical (ou cadran vertical), la classe devient R40 : assurez-vous que la canalisation reste constamment en eau et que cette précision est compatible avec le cahier des charges du site.

Réseau ECS : Avant la pose, rincez la tuyauterie pour limiter les impuretés qui peuvent perturber le filtre d’entrée et accélérer l’encrassement, surtout sur les réseaux anciens.

Impulsions : Si vous prévoyez une relève automatisée, validez dès le départ le pas d’impulsion (1 imp/10 L) avec votre système de comptage (GTC, régie, enregistreur). Anticiper évite des adaptations coûteuses ensuite.

Anti-fraude : Pour les environnements sensibles, associez une bague anti-fraude et des raccords à plombage. Cela sécurise l’installation et renforce la confiance dans les index.

Maintenance : Planifiez un contrôle périodique : propreté du filtre, absence de dépôts, état des joints. Une maintenance simple prolonge la durée de vie et conserve une bonne sensibilité (débit de démarrage 10–12 L/h).

Lecture : Orientez le cadran à la pose pour que les futures lectures soient rapides et sans ambiguïté, surtout dans les gaines techniques étroites.

Commandez dès aujourd’hui le compteur divisionnaire à jet unique eau chaude MID R80 pré-équipé impulsions de Achatmat et offrez à vos projets de comptage d’eau chaude sanitaire la précision, la sécurité et l’évolutivité qu’ils méritent.
