Compteur d’énergie thermique Chaud/Froid à brides PN10/16 PN40 - Sferaco

Factorymat vous présente le Compteur d’énergie thermique Chaud/Froid à brides PN10/16 PN40 - Sferaco

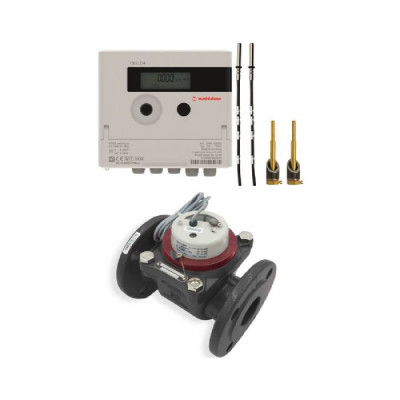

Le Compteur d’énergie thermique frigories chaud/froid PN10/16 – Sferaco 2747 CETBF est un appareil industriel de mesure destiné aux professionnels de la gestion énergétique dans les réseaux de chauffage et de climatisation. Ce compteur combine précision de comptage, polyvalence et connectivité avancée, facilitant la répartition des charges thermiques dans les bâtiments industriels, tertiaires ou copropriétés équipées de systèmes CVC. Son intégrateur électronique MICROCLIMA permet un traitement précis et conforme des données, indispensable pour assurer une facturation fiable et réglementée.

Caractéristiques techniques

Technologie : Compteur Woltmann à hélice horizontale avec entraînement magnétique et émetteurs d’impulsions intégrés au calculateur MICROCLIMA.
Affichage : Écran LCD 8 digits, navigation via bouton-poussoir, extinction automatique.
Montage : Horizontal cadran horizontal ou vertical (fluide ascendant, descendant sous conditions), montage U0-D0 sans longueurs droites amont/aval.
Raccordement : Brides RF PN10/16 (PN16 en DN200), dimensions et perçages PN16 conformes aux normes.
Diamètres disponibles : DN50, DN65, DN80, DN100, DN125, DN150, DN200.
Débits : Q3 nominal de 15 à 250 m³/h selon diamètre ; Q4 maxi de 30 à 500 m³/h ; Q1 mini de 0,6 à 10 m³/h.
Pression maximale admissible : 16 bar.
Température fluide : +2 °C à +130 °C ; calculateur frigories géré jusqu’à +50 °C côté électronique.
Énergie : Comptage en MWh (option kWh, GJ) avec résolution thermique 0,01 °C, fréquence de mesure standard 30 s (4 s en cas d’alimentation externe).
Alimentation : Batterie lithium 3 V remplaçable, autonomie jusqu’à 10 ans (conditions optimales), possibilité d’alimentation externe 220 V / 50 Hz.
Sondes : Paire de sondes platine PT500, Ø 6 mm, câbles de 3 m ou option 10 m, fournies avec doigts de gant pour installation sans vidange.
Indice de protection : IP68 pour corps compteur, IP54 pour intégrateur.
Sorties : Au choix — 2 contacts secs, M-BUS filaire (avec 2 entrées impulsions), M-BUS radio (avec 2 entrées impulsions), LoRaWAN, Modbus RTU RS485.
Programmation : Compteur programmable avec historisation E2PROM, stockage journalier et mensuel, date de lecture paramétrable.
Matériau corps : Fonte GL.
Dimensions (exemples) : Longueur 200 à 350 mm selon DN ; hauteur 187 à 382 mm ; poids de 9,9 à 51,1 kg selon diamètre.
Pertes de charge typiques à Qp : de 17,4 à 37,7 mbar selon diamètre, assurant faible consommation énergétique.
Normes : Conforme EN 1434 Classe 3, MID MI-004, certification ISO 9001:2015 et ISO 14001:2015.
Doigts-de-gant : Kits DN 1/2" avec raccords à souder Ø30 mm et joints adaptés.
Gamme complète avec multiples références par calibre et type de communication (contacts secs, M-BUS filaire, M-BUS radio, LoRaWAN, Modbus RTU).

Avantages et bénéfices

Polyvalence : Le compteur intègre le comptage aussi bien des calories que des frigories, adapté aux installations de chauffage et climatisation. Son montage sans longueurs droites (U0-D0) simplifie l’installation en espaces réduits comme les chaufferies ou gaines techniques, que ce soit en position horizontale ou verticale.

Précision optimale : Les sondes PT500 assurent une mesure fiable avec une résolution thermique fine de 0,01 °C et une fréquence d’actualisation rapide, garantissant une facturation conforme aux exigences réglementaires, même lors de faibles variations de température.

Simplicité d’utilisation : L’affichage clair et intuitif sur écran LCD 8 digits facilite la lecture des données. La fourniture de doigts de gant permet la maintenance et le remplacement des sondes sans vidange du circuit, réduisant ainsi les interruptions de service.

Connectivité avancée : La gamme propose plusieurs options de communication filaire et sans fil (M-BUS, LoRaWAN, Modbus), compatibles avec la plupart des systèmes de gestion technique centralisée (GTC). Les entrées impulsions additionnelles permettent d’intégrer les données de sous-compteurs tiers.

Durabilité et fiabilité : Le corps en fonte avec un indice IP68 garantit la protection contre l'eau et la poussière. La batterie lithium assure jusqu’à 10 ans d’autonomie et est facilement remplaçable. Les composants modulaires favorisent la réparation et l’évolution du matériel.

Économie d’énergie : Les pertes de charge maîtrisées réduisent la consommation électrique liée au pompage, contribuant à l’efficacité globale des installations CVC.

Traçabilité et conformité : L’historisation des données sur 24 mois et la gestion des valeurs maximales facilitent les audits et la refacturation énergétique. La conformité aux normes européennes assure une acceptation juridique pour la répartition de charges.

Évolutivité : La plateforme MICROCLIMA modulaire permet l’adaptation future du compteur aux évolutions technologiques et exigences métiers, notamment par l’ajout de cartes de communication.

Conseils d’utilisation et d’installation

Dimensionnement : Choisissez le diamètre nominal (DN) en fonction du débit nominal (Q3) de votre installation, pas uniquement selon le diamètre de tuyauterie. Le débit habituel doit se situer entre environ 0,2 Q3 et Q3 pour garantir précision et minimiser les pertes de charge. Pour les applications soumises à de fortes variations saisonnières, un choix équilibré tenant compte des deux régimes est recommandé.

Montage : Installez le compteur au point le plus bas du circuit pour éviter la formation de poches d’air. Respectez impérativement le sens du débit indiqué sur le compteur. Prévoyez des robinets d’isolement en amont et en aval pour faciliter la maintenance sans interruption majeure du réseau.

Hydraulique : Placez un filtre en amont pour retenir les particules solides lorsque le fluide présente des impuretés. Évitez l’installation à proximité immédiate de pompes pour prévenir les coups de bélier. Le serrage des brides doit être réalisé en croix pour protéger la géométrie et assurer l’étanchéité.

Mise en service : Montez progressivement la pression en ouvrant d'abord le robinet amont puis celui en aval. Vérifiez que le compteur est pleinement immergé et sans bulles d’air pour garantir une mesure fiable.

Position : Préférez un montage horizontal avec cadran vers le haut ou vertical fluide ascendant. Le montage vertical descendant est uniquement conseillé si la conduite reste constamment remplie d’eau. Évitez toujours le cadran orienté vers le bas.

Protection : Protégez l’intégrateur électronique des conditions climatiques agressives et du gel. En milieu humide, surélevez l’électronique et utilisez des presse-étoupes adaptés pour préserver l’intégrité des connexions.

Entretien : Contrôlez périodiquement l’état des serrages, du filtre et de la batterie. Les sondes PT500 peuvent être changées sans vidange grâce aux doigts de gant fournis.

Contrôles réglementaires : La Vérification de Conformité de l’Installation (VCI) est obligatoire et doit être réalisée par un organisme agréé. L’installateur doit présenter la marque d’installateur, sceller le compteur et fournir les certificats d’examen CE. Tout remplacement d’élément scellé impose une nouvelle VCI.

Logiciels : Utilisez Arrow Mobile pour la relève radio et Device Monitor pour la programmation. La tête optique IRDA facilite le paramétrage des communications, dates de facturation et entrées impulsions.

Évolution esthétique : Certains modèles plus anciens portent une peinture différente ; la finition grise est désormais standard et recommandée pour homogénéiser votre parc.

Accessoires à prévoir : Pour des intégrations GTC avancées, commandez les cartes additionnelles (M-BUS filaire/radio, impulsions, Modbus). En environnements complexes, l’antenne kit UNICO améliore la qualité du signal radio.

Choix rapide des références : 2 sorties contacts secs : modèles 2747050 à 2747200 selon DN.
M-BUS filaire : 2747051 à 2747201.
M-BUS radio : 2747052 à 2747202.
LoRaWAN : modèles finissant par « L ».
Modbus RTU RS485 : modèles finissant par « MOD ».

Pourquoi choisir ce produit face à la concurrence ?

Caractéristique clé : Un unique compteur combinant le comptage calorique et frigorifique, compatible avec montage sans longueurs droites, offre une simplicité et une flexibilité incomparables pour les installations CVC restrictives.

Fabrication : Fabriqué conformément aux exigences ISO 9001 et 14001, garantissant une qualité constante et un faible impact environnemental.

Conception : Pensé pour un usage professionnel intensif, ce compteur allie robustesse, facilité d’installation et maintenance simplifiée grâce à ses doigts de gant et un affichage ergonomique.

Autres atouts : Large choix d’options de communication et d’accessoires permettant une parfaite intégration en GTB/GTC, avec une attention particulière portée à la durabilité et à la conformité réglementaire pour la facturation légale.

Pourquoi acheter ce produit chez Factorymat ?

Produits sélectionnés pour un usage strictement professionnel : Factorymat propose des équipements répondant aux normes et contraintes spécifiques du secteur industriel, logistique et des bâtiments techniques, assurant robustesse et fiabilité.

Expertise technique et conseil personnalisé : Nos spécialistes accompagnent les professionnels dans le choix adapté à leurs besoins, garantissant une installation conforme et optimisée, avec un service après-vente dédié.

FAQ – Questions fréquentes sur ce produit

Question : Peut-on installer ce compteur en position verticale descendante ?
Réponse : Oui, uniquement si la conduite reste constamment remplie d'eau, sans risque de circulation d’air pouvant fausser la mesure. Sinon, préférez une pose horizontale ou verticale ascendante.

Question : Quelles sont les options de communication disponibles ?
Réponse : Le compteur propose plusieurs interfaces : contacts secs, M-BUS filaire et radio, LoRaWAN et Modbus RTU RS485, facilitant son intégration aux différents systèmes de gestion technique.

Question : Comment se passe la maintenance des sondes de température ?
Réponse : Les sondes PT500 sont fournies avec doigts de gant permettant leur remplacement sans vidange du circuit, ce qui réduit les interruptions et facilite l’entretien.

Conclusion

Commandez dès maintenant votre Compteur d’énergie thermique Chaud/Froid à brides PN10/16 PN40 - Sferaco sur Factorymat et bénéficiez d’un équipement fiable, durable et parfaitement adapté aux exigences du comptage thermique dans l’industrie, les bâtiments tertiaires et la gestion énergétique professionnelle.
