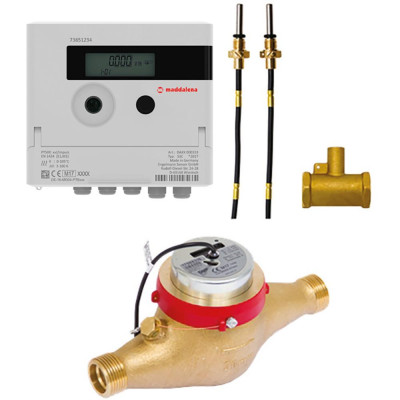

Le compteur d'énergie thermique SFERACO de la gamme 2744 CETTC est spécialement conçu pour la mesure précise et fiable de l’énergie calorifique dans les installations de chauffage collectif. Doté d’un compteur mécanique multi-jet DN50 associé à un intégrateur MICROCLIMA et à une communication digitale Modbus RS485, ce compteur s’adresse aux professionnels recherchant une facturation rapide, traçable et conforme aux exigences métrologiques.

Son montage horizontal sans longues droites simplifie l’installation dans les locaux techniques contraints, tandis que ses sondes PT500 assurent une mesure efficace même à bas débits.

Caractéristiques techniques

Type : Compteur d’énergie thermique « calories » à jets multiples, première prise
Marque : SFERACO
Diamètre nominal : DN50
Raccord : Fileté mâle BSP 2”
Longueur : 300 mm
Montage : Horizontal uniquement, cadran horizontal, sans longueurs droites (U0-D0)
Principe de mesure : Compteur mécanique multi-jet avec émetteur d’impulsions et calculateur électronique
Afficheur : LCD 8 digits avec pictogrammes et boucles d’affichage
Communication : Modbus RTU RS485 intégré via carte additionnelle
Impulsions : 1 × 10 L
Débit nominal (Qp) : 15 m³/h
Débit minimum (qi) : 300 L/h
Débit maximum (qs) : 30 m³/h
Plage de température fluide : +2 °C à +90 °C (option jusqu’à 130 °C sur demande)
Pression maximale : 16 bar (PN16)
Indice de protection : IP54 pour l’ensemble compteur et calculateur
Alimentation calculateur : Pile lithium 3 V remplaçable avec autonomie jusqu’à 10 ans en conditions optimales
Sondes de température : 2 × PT500, Ø 6 mm pour DN ≥ 32, câble 3 m, fournies avec doigts de gant pour DN 30 à 50
Fonctions calculateur : Mesure de l’énergie (MWh par défaut), historiques mensuels jusqu’à 24, date de relève paramétrable, stockage E²PROM
Unités d’énergie : MWh, avec options kWh ou GJ
Programmation : Via tête optique IRDA 2749070 et logiciel Device Monitor
Lecture mobile : Compatible avec écosystème radio/USB (récepteur 2749007, kit UNICO, logiciel Arrow Mobile)
Accessoires compatibles : Rails et supports, bagues antifraude, raccords à écrou tournant, clapet anti-retour
Poids : Environ 5,8 kg
Normes & certifications : Conforme EN 1434 Classe 3 pour facturation résidentielle, MID MI-004 pour afficheur, fabrication certifiée ISO 9001 et 14001
Corps : Laiton (série Sferaco 316AICG)
Classe de précision : Classe 3
Garantie : 2 ans
Écartement / Face to Face : 300 mm

Avantages et bénéfices

Précision garantie : Le compteur multi-jet avec sondes PT500 assure une mesure stable et fiable même à faible débit. Cette précision conforme à la classe 3 EN 1434 est essentielle pour une facturation équitable dans les installations de chauffage collectif.

Interopérabilité et modernité : Grâce à la communication Modbus RTU RS485 intégrée, le compteur s’intègre aisément aux systèmes de gestion technique du bâtiment (GTB/GTC). L’émission d’impulsions standardisées facilite également la connexion à des compteurs auxiliaires ou totalisateurs.

Installation simplifiée : Le montage horizontal U0-D0 sans exigences de longueurs droites permet une pose rapide et adaptée aux espaces techniques restreints, sans compromettre la qualité de la mesure.

Robustesse et durabilité : Conçu en laiton avec un indice de protection IP54, le compteur résiste aux environnements industriels exigeants. Sa pile lithium remplaçable offre jusqu’à 10 ans d’autonomie, réduisant les interventions de maintenance.

Lisibilité optimale : L’affichage LCD 8 digits avec boucles cycle les données clés – énergies, températures, débits et historiques – facilitant le diagnostic et le contrôle sur site.

Traçabilité des consommations : L’historique mensuel sur 24 périodes et la mémoire E²PROM assurent le suivi et l’audit rigoureux des consommations, indispensable pour une répartition précise des charges en copropriété ou bâtiments collectifs.

Réduction des coûts opérationnels : La programmation à distance via IRDA, combinée aux logiciels associés, limite les interventions sur site et diminue les erreurs manuelles liées au relevé des données.

Conseils d’utilisation et d’installation

Préparation : Avant installation, nettoyez soigneusement la tuyauterie et placez un filtre en amont ainsi qu’un clapet antipollution en aval pour préserver la précision du compteur et éviter les pollutions.

Respect du sens de passage : Vérifiez que le sens du flux d’eau correspond à la flèche gravée sur le compteur pour garantir la fiabilité des mesures.

Fixation : Utilisez un rail ou support compteur adapté (référence 9851005 pour longueur 300 mm) afin d’éviter toute traction sur la robinetterie et préserver l’étanchéité.

Sondes de température : Positionnez les sondes PT500 dans les doigts de gant fournis au plus près des départs et retours. Serrez modérément les raccordements pour éviter tout dommage et évitez les sources de chaleur et champs électromagnétiques lors du routage des câbles.

Maintien hydraulique : Veillez à ce que la canalisation reste toujours pleine et exempte de poches d’air, condition indispensable au bon fonctionnement du compteur multi-jet sans longueurs droites.

Paramétrage : Configurez l’adresse Modbus, la date de facturation et les unités via l’interface IRDA (tête optique 2749070) et le logiciel Device Monitor. Verrouillez la configuration pour éviter toute modification accidentelle.

Mise en service : Ouvrez les vannes progressivement pour prévenir les coups de bélier. Contrôlez la cohérence des températures et des puissances affichées lors du premier cycle de chauffage.

Entretien : Effectuez une inspection visuelle annuelle des raccords, câbles et joints. Remplacez la pile 3 V dès la détection de batterie faible ou de manière préventive vers la dixième année.

Conformité légale : Assurez-vous de respecter la Vérification de Conformité de l’Installation (VCI) par un organisme agréé, avec un installateur enregistré DIRECCTE, la pose des scellés et la tenue du carnet métrologique conforme.

Pourquoi choisir ce produit face à la concurrence ?

Caractéristique clé : La combinaison unique d’un compteur mécanique multi-jet avec intégrateur électronique et communication Modbus intégrée garantit une précision et une interopérabilité supérieures à la moyenne des compteurs calories de ce calibre.
Fabrication : Fabriqué par SFERACO, acteur reconnu doté de certifications ISO 9001 et 14001, ce compteur bénéficie de standards élevés de qualité industrielle et de responsabilité environnementale.
Conception : Le modèle a été pensé pour une utilisation intensive en environnement professionnel, offrant robustesse, facilité de maintenance et une adaptation optimale aux contraintes d’installation modernes (montage horizontal sans longueurs droites).
Autres atouts : Fonctionnalités avancées telles que mémoire E²PROM, historiques détaillés, compatibilité avec des solutions mobiles et accessoires variés (rails supports, bagues antifraude), assurent une expérience complète et sécurisée pour les exploitants.

Pourquoi acheter ce produit chez Factorymat ?

Factorymat sélectionne rigoureusement ses produits pour répondre aux exigences strictes des professionnels de l’industrie, du bâtiment et de la logistique. Notre gamme inclut uniquement des équipements certifiés et adaptés aux usages intensifs.

Nous offrons un accompagnement technique personnalisé pour vous aider à choisir et paramétrer votre matériel. Notre expertise pointue en métrologie thermique vous garantit un conseil fiable et adapté à votre contexte spécifique.

Notre service dédié assure une logistique efficace, sécurisée et la disponibilité des accessoires indispensables pour une installation et un service après-vente optimaux.

FAQ – Questions fréquentes sur ce produit

Question 1 : Quel est le débit minimum à respecter pour une mesure fiable ?
Réponse : Le compteur assure une mesure stable dès 300 L/h, grâce à son principe multi-jet et aux sondes PT500, garantissant ainsi la précision en bas débits, indispensables dans les installations de chauffage collectif.

Question 2 : Peut-on utiliser ce compteur en montage vertical ?
Réponse : Non, ce compteur est conçu exclusivement pour un montage horizontal (codé U0-D0), garantissant la précision métrologique sans besoin de longueurs droites.

Question 3 : Comment se fait la programmation Modbus ?
Réponse : La programmation s’effectue via la tête optique IRDA 2749070 et le logiciel Device Monitor, permettant de configurer l’adresse Modbus, les unités et autres paramètres essentiels à la communication avec la GTB/GTC.
