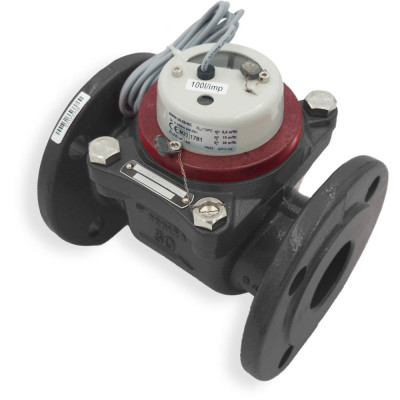

Compteur d'énergie calories à hélice brides PN40 - Sferaco

Factorymat vous présente le Compteur d'énergie calories à hélice brides PN40 - Sferaco

Le Compteur d'énergie calories à hélice brides PN40 - Sferaco est conçu pour la mesure précise de l’énergie thermique dans les réseaux de chauffage collectif et industriel. Ce compteur robuste, basé sur le principe Woltmann à hélice avec entraînement magnétique, garantit une fiabilité optimale dans les environnements professionnels exigeants grâce à sa haute résistance mécanique et son intégration facile avec les systèmes de supervision énergétique.

Caractéristiques techniques

Type : Compteur d’eau chaude pour mesure d’énergie thermique (calories) à brides
Marque : SFERACO
Modèle : Série 540AIS
Calibres disponibles : DN50, DN65, DN80, DN100, DN125, DN150, DN200
Pression nominale : PN40
Raccordement : Brides RF PN40
Matériau du corps : Fonte GL (haut de gamme, haute résistance)
Dimensions (écartement / face à face) : 25 mm, 27 mm, 28,5 mm, 32 mm, 35,5 mm selon calibre
Température de service : De +0,1°C à +130°C
Pression maximale admissible : 40 bars
Principe de mesure : Compteur Woltmann à hélice horizontale avec entraînement magnétique
Indice de protection : IP68 garantissant une étanchéité totale du mécanisme de comptage
Lecture directe : Mécanisme sec avec cadran protégé affichant les volumes en m³
Impulsions : Cadence adaptée selon calibre pour intégration avec calculateur énergétique
Poids : Variable de 9,9 kg à 51,1 kg selon dimension
Normes et certifications : Conforme ISO 9001 : 2015, ISO 14001 : 2015, EN 1434 Classe 3 pour usage facturation énergétique

Avantages et bénéfices

Précision de mesure adaptée à la facturation
Conçu selon la norme EN1434 Classe 3, ce compteur assure une mesure fiable et répétable de l’énergie thermique consommée. Il convient parfaitement aux réseaux nécessitant une comptabilisation conforme pour répartition ou facturation énergétique, notamment dans les immeubles collectifs, hôpitaux ou sites industriels.

Robustesse et endurance accrues
Le corps en fonte GL associé à une peinture époxy résistante protège le compteur contre la corrosion, les chocs et les températures élevées jusqu’à 130 °C. Cette robustesse garantit une longue durée de vie même dans des conditions d’exploitation sévères.

Polyvalence d’installation
Le compteur peut être monté horizontalement ou verticalement sans contrainte de longueur droite grâce à son entraînement magnétique sans contact. Cette grande flexibilité facilite son installation dans des espaces réduits ou configurations complexes.

Intégration et compatibilité optimale
Équipé d’un émetteur d’impulsions intégré, il se connecte directement à des unités de calcul et systèmes de supervision compatibles EN1434, y compris des modules MBUS radio (réf. 1749065). Il s’adapte ainsi facilement à l’infrastructure existante pour un suivi énergétique performant.

Facilité de maintenance
Le mécanisme à cadran sec prévient les condensations, assurant une lecture claire dans des environnements humides. Son tambour extractible et son entraînement magnétique limitent les interventions, simplifiant la maintenance et réduisant les coûts d’exploitation.

Conseils d'utilisation et installation

Préparation avant installation : Assurez-vous que la tuyauterie soit propre et exempte de particules pouvant endommager l’hélice. Prévoir un filtre en amont est recommandé pour protéger le mécanisme.

Montage : Installer le compteur en respectant le sens d’écoulement indiqué sur le corps. Le positionnement peut être horizontal ou vertical (préférer flux ascendant). Pour la version EN1434, prévoir les longueurs droites recommandées : 5 fois le diamètre nominal en amont et 3 fois en aval pour assurer la précision.

Fixation : Utiliser des joints adaptés et serrer les boulons en croix afin d’assurer une étanchéité uniforme et éviter toute déformation du compteur. Le corps en fonte permet d’absorber les contraintes mécaniques.

Mise en service : Ouvrir les vannes lentement pour éviter les coups de bélier qui pourraient endommager la turbine magnétique. Vérifier l’absence de fuite et la lecture claire du cadran avant mise en exploitation.

Entretien : Pas de calibration périodique nécessaire. Contrôler régulièrement l’état des joints, du cadran et des connexions électriques en cas d’équipement avec module d’impulsions ou système MBUS.

Conformité réglementaire : L’installation doit être suivie d’une Vérification de Conformité de l’Installation (VCI) par un organisme agréé. L’installateur doit être habilité et disposer du numéro d’identification pour sceller les éléments métrologiques.

Maintenance préventive : Tenir un carnet métrologique à jour, consigner toute intervention et procéder à une nouvelle vérification VCI lorsqu’une modification est réalisée.

Pourquoi choisir ce produit face à la concurrence ?

Caractéristique clé : La conception robuste en fonte GL avec peinture époxy haute résistance et indice IP68 confèrent une durabilité exceptionnelle dans des conditions industrielles exigeantes, surpassant de nombreux modèles standards en PN10/16. En PN40, il offre une sécurité accrue sur les réseaux à haute pression.

Fabrication : SFERACO, marque reconnue pour ses équipements industriels fiables, garantit une qualité conforme aux certifications ISO 9001 et 14001, attestant d’un processus de fabrication maîtrisé et respectueux de l’environnement.

Conception : Pensé pour un usage intensif professionnel, ce compteur supporte les fluctuations de températures et pressions, tout en gardant une précision élevée. Sa possibilité de montage universel optimise son intégration dans les infrastructures existantes.

Autres atouts : La compatibilité native avec les protocoles EN1434 et équipements MBUS permet une gestion énergétique intelligente et adaptée aux systèmes modernes. L’entretien réduit minimise les interruptions et coûts liés aux opérations de maintenance.

Pourquoi acheter ce produit chez Factorymat ?

Factorymat sélectionne rigoureusement des produits destinés exclusivement aux professionnels de l’industrie, des entrepôts logistiques, bâtiments industriels, et négoces. Chaque référence est choisie pour sa fiabilité, sa conformité aux normes et son adaptation aux contraintes métier.

Notre expertise technique vous accompagne dans le choix et l’installation afin d’optimiser vos performances énergétiques. Nous offrons un conseil personnalisé et un service client dédié pour vous assurer un achat en toute confiance et un suivi technique optimal.

FAQ – Questions fréquentes sur ce produit

Question 1 : Peut-on installer le compteur en position verticale ?
Oui, ce compteur est conçu pour un montage horizontal ou vertical sans perte de précision grâce à son entraînement magnétique sans contact.

Question 2 : Quelle est la compatibilité avec les systèmes de supervision énergétique ?
Le compteur intègre un émetteur d’impulsions conforme à la norme EN1434 et peut être directement raccordé aux calculateurs d’énergie ainsi qu’aux modules MBUS radio pour une intégration complète.

Question 3 : Faut-il réaliser une maintenance régulière pour conserver la précision ?
Non, la maintenance est limitée. Il est recommandé de vérifier périodiquement l’état des joints et du cadran. Toute intervention doit être consignées dans le carnet métrologique avec un contrôle VCI approprié.

Conclusion

Commandez dès maintenant votre Compteur d'énergie calories à hélice brides PN40 - Sferaco sur Factorymat et bénéficiez d’un produit fiable, durable et parfaitement adapté aux besoins des professionnels. Sa robustesse, précision et conformité aux normes garantissent une gestion optimisée et sécurisée de vos installations thermiques.
