Tapis Antistatique ESD Isolant : Sécurité et Performance pour les Environnements Professionnels

Dans les environnements industriels où des composants électroniques sensibles sont manipulés quotidiennement, les décharges électrostatiques représentent une menace silencieuse mais redoutable. Un simple geste peut générer plusieurs milliers de volts, suffisants pour détruire irrémédiablement un circuit intégré ou déclencher un incident de sécurité grave. Le tapis antistatique ESD isolant constitue la première ligne de défense contre ces risques : posé au sol ou sur les postes de travail, il neutralise l'accumulation de charges statiques avant qu'elles ne causent des dommages. Voici tout ce que vous devez savoir pour équiper vos espaces professionnels avec des solutions conformes, durables et adaptées à vos contraintes terrain.

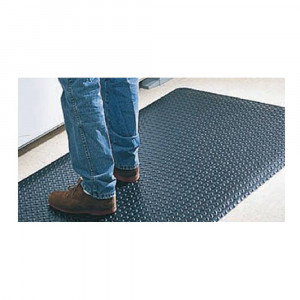

Comprendre les Tapis Antistatiques ESD Isolants

Qu'est-ce qu'un tapis antistatique ESD isolant ?

Un tapis antistatique ESD (Electrostatic Discharge) est un revêtement de sol ou de surface conçu pour contrôler, dissiper ou isoler les charges électrostatiques générées par les mouvements humains, les équipements motorisés ou les processus industriels. Le terme isolant désigne ici une propriété spécifique : contrairement aux tapis conducteurs qui acheminent les charges vers la terre, un tapis isolant empêche le passage du courant électrique entre la surface et l'opérateur ou l'équipement, créant une barrière protectrice.

Il existe en réalité trois grandes familles de tapis ESD :

• Les tapis conducteurs (résistance de surface < 10⁶ Ω) : ils dissipent très rapidement les charges vers un point de mise à la terre.
• Les tapis dissipatifs (résistance comprise entre 10⁶ et 10⁹ Ω) : ils contrôlent la vitesse de dissipation pour éviter tout arc électrique.
• Les tapis isolants (résistance > 10¹² Ω) : ils empêchent physiquement le passage du courant, protégeant notamment les opérateurs travaillant sur des équipements sous tension.

En environnement professionnel, la résistance de surface et la résistance de passage à la terre sont deux paramètres déterminants pour garantir la conformité aux normes IEC 61340-5-1. Ces valeurs doivent être mesurées et documentées lors de la réception des tapis, puis vérifiées périodiquement pour s'assurer que les propriétés antistatiques sont préservées dans le temps.

Importance des tapis dans les environnements professionnels

La protection des équipements sensibles est l'enjeu premier. Un composant électronique endommagé par une décharge électrostatique ne présente pas toujours de signe visible immédiat : c'est ce qu'on appelle les dommages latents, qui se manifestent plusieurs semaines après l'incident, provoquant des pannes inexplicables en production ou en clientèle. Les pertes financières qui en découlent — rappels produits, coûts de garantie, arrêts de ligne — justifient largement l'investissement dans des sols industriels sécurisés.

Au-delà de la protection des équipements, les tapis ESD participent également à la sécurité des personnes. Dans certains secteurs manipulant des atmosphères explosibles ou des équipements haute tension, l'accumulation de charges statiques peut provoquer des arcs électriques dangereux. La prévention des décharges électrostatiques devient alors une obligation légale autant qu'une nécessité opérationnelle.

Normes et Réglementations

Normes ESD applicables

Deux référentiels dominent le paysage normatif international :

• IEC 61340-5-1 : norme internationale de référence pour la protection des composants électroniques contre les phénomènes électrostatiques. Elle définit les exigences minimales en termes de résistance de surface, de résistance de passage à la terre, et de méthodes de test.
• ANSI/ESD S20.20 : norme américaine largement adoptée à l'échelle mondiale, elle précise les exigences relatives aux programmes de protection ESD dans les environnements de fabrication et de manutention.

La conformité aux normes ESD n'est pas qu'une formalité administrative : elle constitue le socle de tout programme de qualité industrielle sérieux. Des certifications d'évaluation de la conformité ESD, accompagnées de rapports de test de validation en laboratoire indépendant, permettent de garantir objectivement que les tapis installés répondent aux exigences normatives. Ces documents doivent être exigés systématiquement lors de toute commande, en particulier dans les environnements critiques où une traçabilité de batch et des certificats de conformité individuels pour chaque livraison sont requis.

Réglementations industrielles

En France et en Europe, la réglementation s'appuie sur plusieurs textes complémentaires. La directive ATEX (2014/34/UE) encadre l'utilisation des équipements dans les atmosphères explosibles et impose des exigences strictes sur la conductivité des sols. La directive machines (2006/42/CE) et le Code du travail (articles R. 4215-1 et suivants) précisent les obligations de l'employeur en matière de protection contre les risques électriques.

Le non-respect de ces réglementations expose les entreprises à des sanctions administratives, mais surtout à des responsabilités civiles et pénales en cas d'accident. À l'inverse, un dossier de conformité solide — incluant les normes respectées, les certificats de test et les fiches de maintenance — constitue une protection juridique précieuse lors d'audits ou d'inspections.

Matériaux et Technologie

Matériaux utilisés dans les tapis ESD

Le choix du matériau conditionne directement les performances antistatiques, la durabilité et l'adaptation aux contraintes de l'environnement de travail.

Le caoutchouc ESD est le matériau le plus répandu dans l'industrie électronique. Il offre une excellente stabilité des propriétés électrostatiques dans le temps, une bonne résistance à l'abrasion et une surface antidérapante naturelle. Son coefficient de frottement statique élevé en fait un choix particulièrement adapté aux environnements vibrants, où le glissement du matériel sur le plan de travail peut représenter un risque supplémentaire.

Le PVC antistatique présente l'avantage d'une mise en œuvre plus aisée et d'une grande variété de formats disponibles. Plus léger et souvent moins épais, il répond aux besoins des environnements nécessitant une intégration dans des chaînes de montage existantes à faible hauteur : certaines versions atteignent des épaisseurs inférieures à 3 mm, permettant une installation sans modification des postes de travail existants.

Technologies innovantes

Les dernières générations de tapis ESD intègrent des fonctionnalités avancées répondant aux exigences les plus pointues des environnements professionnels modernes.

Parmi les innovations notables : les conducteurs de mise à la terre intégrés, permettant une connexion directe sans accessoire supplémentaire. Ces tapis conducteurs disposent d'une nappe conductrice interne reliée à une cosse de raccordement, supprimant le besoin de clips ou de cordons additionnels et réduisant ainsi les risques de déconnexion accidentelle.

Les marquages de zones de dissipation constituent une autre avancée significative. Certains tapis proposent désormais un marquage visible des zones de dissipation d'électricité statique — voire infrarouge pour une lecture sans contact — facilitant le contrôle visuel des postes de travail et le respect des protocoles ESD.

Côté résistance thermique, les formulations modernes à base de caoutchouc silicone ou de composites techniques supportent des températures de surface continues jusqu'à 80°C et des pics ponctuels à 120°C, ouvrant l'utilisation des tapis ESD à des environnements de production à haute température comme la soudure en ligne ou le test thermique de composants.

Enfin, la compatibilité avec les chariots de manutention motorisés est désormais un critère de sélection incontournable dans les grands ateliers. Les tapis ESD renforcés résistent au passage répété de roulettes chargées grâce à des semelles de renfort et des compositions à haute densité, sans altération des propriétés antistatiques.

Applications et Cas d'Usage

Environnements industriels concernés

Les tapis antistatiques ESD isolants trouvent leur application dans un spectre très large d'environnements professionnels :

• Industrie électronique et informatique : assemblage de cartes mères, de processeurs, de modules mémoire. Chaque poste de travail d'une chaîne d'assemblage électronique doit être équipé d'un tapis ESD conforme.
• Industrie aéronautique et défense : manipulation de systèmes avioniques, de capteurs et d'équipements de navigation particulièrement sensibles aux ESD.
• Industrie pharmaceutique et médicale : certains dispositifs médicaux électroniques requièrent une protection électrostatique rigoureuse pour préserver leur intégrité fonctionnelle.
• Laboratoires de R&D et de métrologie : environnements à haute exigence de traçabilité où la conformité normative est contrôlée en continu.
• Secteur de l'énergie et de l'électrotechnique : ateliers de maintenance de convertisseurs, d'onduleurs et de tableaux électroniques.

Études de cas et retours terrain

Dans une unité de production de modules LED implantée en région lyonnaise, le remplacement de revêtements de sol standard par des tapis ESD dissipatifs a permis de réduire de 67 % le taux de composants défectueux liés aux ESD en moins de six mois. Le retour sur investissement a été atteint avant la fin de la première année, uniquement grâce à la réduction des rebuts et des coûts de garantie.

Un sous-traitant aéronautique de rang 1 a quant à lui déployé une solution de tapis ESD conducteurs avec conducteur de mise à la terre intégré sur l'ensemble de ses postes d'intégration avionique. L'audit de conformité suivant a conclu à un respect intégral de la norme IEC 61340-5-1, sans écart constaté sur les 240 postes contrôlés.

Installation et Entretien

Guide d'installation des tapis ESD

Une installation correcte conditionne directement l'efficacité à long terme des tapis antistatiques. Voici les étapes clés à respecter :

1. Préparation du support : le sol ou le plan de travail doit être propre, sec et exempt de toute contamination huileuse ou chimique. Les irrégularités de surface supérieures à 3 mm doivent être corrigées avant la pose.

2. Mise à la terre : c'est l'étape la plus critique. Chaque tapis ESD conducteur ou dissipatif doit être relié à un point de terre fiable et mesuré (résistance < 1 Ω). Omettre cette étape rend le tapis totalement inefficace, quelle que soit la qualité du matériau.

3. Assemblage multi-tapis : lorsque plusieurs tapis doivent couvrir une surface importante, le système de fixation et de joint entre éléments doit être soigneusement choisi pour éviter la création de zones d'accumulation électrostatique aux jonctions. Des rubans conducteurs ou des profilés de jonction spécialisés assurent la continuité électrique entre les panneaux.

4. Vérification initiale : après installation, une mesure de résistance de surface et de résistance de passage à la terre doit être effectuée sur chaque poste avec un mégohmmètre ESD calibré, et les résultats consignés dans le dossier de conformité.

Les erreurs les plus fréquentes concernent l'oubli de la connexion à la terre, le retournement du tapis (certains modèles ont un sens de pose), et l'utilisation de rubans adhésifs non conducteurs aux jonctions — autant de pièges qui annulent les propriétés antistatiques pourtant intrinsèques au matériau.

Entretien et maintenance

Le maintien dans le temps des propriétés antistatiques dépend directement de la qualité et de la régularité de l'entretien. La contamination par des huiles, des graisses ou des résidus chimiques est le principal ennemi des tapis ESD : elle peut augmenter la résistance de surface de plusieurs décades, rendant le tapis inefficace sans qu'aucun signe visuel n'alerte l'opérateur.

Fréquence recommandée :

• Nettoyage quotidien pour les environnements à forte sollicitation (ateliers de production continue).
• Nettoyage hebdomadaire pour les laboratoires ou les postes à usage intermittent.
• Mesure de résistance mensuelle ou trimestrielle selon le niveau de criticité.

Produits recommandés : utiliser exclusivement des nettoyants ESD spécifiques, exempts de cires, de silicones et de tensioactifs cationiques qui créent des dépôts isolants en surface. Les produits ménagers classiques — même ceux présentés comme antistatiques — sont généralement incompatibles avec les tapis ESD et peuvent irréversiblement altérer leurs propriétés.

En termes de durée de vie en cycles de nettoyage, un tapis en caoutchouc ESD correctement entretenu avec des produits adaptés supporte généralement plusieurs centaines de cycles de nettoyage humide avant d'observer une dérive notable des propriétés électrostatiques. Un contrôle annuel en laboratoire permet de valider que les valeurs restent dans les plages normatives.

Un entretien inadéquat ne dégrade pas seulement les performances du tapis : il invalide également toute certification de conformité en cours, exposant l'entreprise à des non-conformités lors des audits qualité.

FAQ sur les Tapis Antistatiques ESD Isolants

Quelle est la différence entre un tapis ESD conducteur et un tapis ESD isolant ?

Un tapis ESD conducteur possède une résistance de surface inférieure à 10⁶ ohms et évacue rapidement les charges électrostatiques vers la terre via une connexion dédiée. Un tapis ESD isolant présente une résistance supérieure à 10¹² ohms et forme une barrière empêchant le passage du courant. Le conducteur est utilisé pour dissiper les charges accumulées ; l'isolant protège l'opérateur ou l'équipement contre le passage d'un courant indésirable.

Quelle est la durée de vie d'un tapis antistatique ESD ?

La durée de vie d'un tapis antistatique ESD varie selon le matériau, l'intensité d'utilisation et la qualité de l'entretien. Un tapis en caoutchouc ESD dans un atelier de production standard dure généralement entre 5 et 10 ans. Les contrôles périodiques de résistance permettent de détecter toute dégradation avant qu'elle n'entraîne une non-conformité.

Comment vérifier qu'un tapis ESD est conforme aux normes ?

La vérification se fait à l'aide d'un mégohmmètre ESD calibré, en mesurant la résistance de surface et la résistance de passage à la terre selon les protocoles définis dans la norme IEC 61340-5-1. Les valeurs mesurées doivent correspondre aux plages définies par la norme et être enregistrées dans un registre de conformité.

Un tapis antistatique ESD peut-il être découpé sur mesure ?

Oui, la plupart des tapis ESD en rouleau peuvent être découpés aux dimensions souhaitées. Il est important de noter que la découpe doit être effectuée avec des outils adaptés pour éviter de détériorer les couches conductrices internes, et que tout raccordement entre deux sections doit assurer la continuité électrique par un ruban ou profilé conducteur.

Les tapis ESD sont-ils glissants ?

Non, au contraire. Les tapis ESD, notamment ceux en caoutchouc, présentent un coefficient de frottement statique élevé qui garantit une bonne adhérence des éléments posés dessus et une sécurité optimale pour les opérateurs. Ils sont conçus pour résister aux environnements vibrants sans que le matériel posé en surface ne se déplace.

Faut-il relier un tapis antistatique à la terre ?

Oui, pour les tapis conducteurs et dissipatifs, la connexion à la terre est obligatoire pour que le tapis remplisse sa fonction. Sans mise à la terre, les charges statiques s'accumulent dans le tapis sans pouvoir être évacuées, rendant la protection totalement inefficace. Les tapis isolants, en revanche, n'ont pas besoin de connexion à la terre puisqu'ils fonctionnent comme une barrière et non comme un chemin de décharge.

Quelle norme s'applique aux tapis ESD en Europe ?

La norme de référence en Europe est la IEC 61340-5-1, qui définit les exigences pour la protection des composants électroniques contre les ESD. La norme EN 61340-5-1 en est la transposition européenne. Dans certains secteurs spécifiques (aéronautique, défense), la norme américaine ANSI/ESD S20.20 peut également être exigée par les donneurs d'ordre.

Peut-on utiliser un tapis ESD dans une zone ATEX ?

Oui, sous certaines conditions. Dans les zones ATEX, les tapis doivent présenter des valeurs de résistance de surface inférieures à 10⁸ ohms pour éviter toute accumulation de charges susceptible de provoquer une étincelle dans une atmosphère inflammable. Les tapis utilisés en zone ATEX doivent faire l'objet d'une évaluation spécifique et être référencés dans le document unique d'évaluation des risques de l'établissement.
