Le guide expert Factorymat
La robinetterie et les raccords fluides constituent l’épine dorsale de tout système industriel de transport, de distribution ou de régulation des fluides. Qu’il s’agisse de circuits hydrauliques sous haute pression, de réseaux pneumatiques, de lignes de process chimique ou de systèmes de gestion thermique, la qualité et la conformité de ces composants conditionnent directement la fiabilité des installations, la sécurité des opérateurs et la maîtrise des coûts d’exploitation. Dans un contexte B2B où les exigences normatives se renforcent — directive PED, normes ISO, réglementations TA-Luft — le choix d’une robinetterie adaptée n’est plus une décision technique secondaire : c’est un levier stratégique. Ce guide complet vous apporte les éléments techniques, réglementaires et pratiques indispensables pour sécuriser vos installations et optimiser vos systèmes de gestion des flux.
Au sommaire :
- → Qu’est-ce que la robinetterie et les raccords fluides ?
- → Les différents types de robinetterie et raccords
- → Comment choisir les composants adaptés ?
- → Installation et maintenance des systèmes
- → Normes et réglementations applicables
- → Innovations et tendances en robinetterie industrielle
- → Optimisation pour une efficacité maximale
- → FAQ — Vos questions techniques
Ce qu’il faut retenir
Points clés sur la robinetterie raccords fluides
- ✔ La robinetterie industrielle se distingue de la robinetterie domestique par ses niveaux de pression, température et compatibilité chimique
- ✔ Le choix des matériaux (inox 316L, laiton, PVDF, fonte) détermine la durabilité et la compatibilité avec les fluides
- ✔ La directive PED et les normes ISO/EN constituent le socle réglementaire incontournable
- ✔ Le coefficient Kv (ou Cv) est le paramètre clé pour dimensionner les vannes de régulation
- ✔ La maintenance préventive réduit les risques de fuite et les arrêts de production non planifiés
- ✔ Les technologies IoT offrent désormais une supervision en temps réel des systèmes de fluides
Bases et définitions
Qu’est-ce que la robinetterie et les raccords fluides ?
Définition et rôle des raccords fluides
Les raccords fluides sont des composants mécaniques conçus pour assurer la jonction étanche entre deux éléments d’un circuit de transport de fluides — liquides, gaz ou vapeurs. Leur rôle dépasse la simple liaison physique : ils garantissent l’intégrité du circuit sous pression, l’absence de contamination croisée, et la possibilité d’intervenir sur l’installation sans rupture de production majeure. Un raccord mal dimensionné ou incompatible avec le fluide transporté représente un risque de fuite, voire d’incident grave dans les environnements industriels classifiés.
La robinetterie, quant à elle, englobe tous les dispositifs de contrôle du flux dans un réseau de canalisations : vannes d’arrêt, robinets de régulation, clapets anti-retour, soupapes de sécurité. Elle permet d’ouvrir, fermer, dériver ou doser un débit avec précision. Dans un système industriel complexe — comme une ligne de process chimique ou un réseau hydraulique d’atelier —, des dizaines voire des centaines de ces composants interagissent en permanence.
La gestion du stockage de liquides industriels est indissociable d’une robinetterie bien dimensionnée : les cuves, IBC et cubitainers nécessitent des vannes de soutirage, des raccords de remplissage et des clapets adaptés à la nature du produit stocké et à sa pression de vapeur.
Différences entre robinetterie domestique et industrielle
La confusion entre robinetterie domestique et industrielle est fréquente, mais les différences sont fondamentales. La robinetterie domestique est conçue pour des pressions basses (généralement inférieures à 10 bar), des températures modérées (inférieures à 90°C) et des fluides banals comme l’eau potable ou le gaz naturel. Ses matériaux — laiton chromé, polymères standards — ne résistent pas aux contraintes d’un environnement industriel.
La robinetterie industrielle, en revanche, doit répondre à des exigences radicalement différentes : pressions de service allant jusqu’à plusieurs centaines de bar, températures dépassant 400°C pour certaines applications vapeur, résistance à des fluides agressifs (acides, bases concentrées, solvants, hydrocarbures), et conformité à des référentiels normatifs stricts. Les corps de vanne en acier inoxydable 316L, en Hastelloy ou en titane, les garnissages PTFE ou graphite, les actionneurs pneumatiques ou électriques : autant de solutions spécifiques à l’industrie.
Cette distinction a des conséquences directes sur la traçabilité. Les composants industriels doivent être accompagnés de documentations techniques complètes : certificats matière 3.1 selon EN 10204, rapports d’essais hydrostatiques, fiches de conformité PED. Ces exigences documentaires n’ont pas d’équivalent dans le résidentiel.
Importance des raccords fluides dans les systèmes de gestion des flux
Dans tout système industriel de gestion des flux, les raccords et la robinetterie représentent les points de jonction et de contrôle critiques. Une défaillance sur un simple raccord — qu’il s’agisse d’un filetage mal serré, d’un joint inadapté ou d’un matériau corrodé — peut provoquer une fuite, contaminer un produit, déclencher une alarme de sécurité, voire imposer un arrêt d’urgence de la ligne de production. Le coût économique de tels incidents, en termes de perte de production, de décontamination et de réparation d’urgence, justifie largement l’investissement dans des composants de qualité.
Les raccords fluides jouent également un rôle dans l’efficacité énergétique du système. Des raccords présentant des pertes de charge excessives — dues à un mauvais dimensionnement ou à un encrassement progressif — augmentent la consommation des pompes et compresseurs. Dimensionner correctement chaque jonction, c’est aussi optimiser le bilan énergétique global de l’installation.
Nos produits
Robinetterie, Raccords & Fluides
Nos produits Factorymat
Robinetterie, Raccords & Fluides
Classification technique

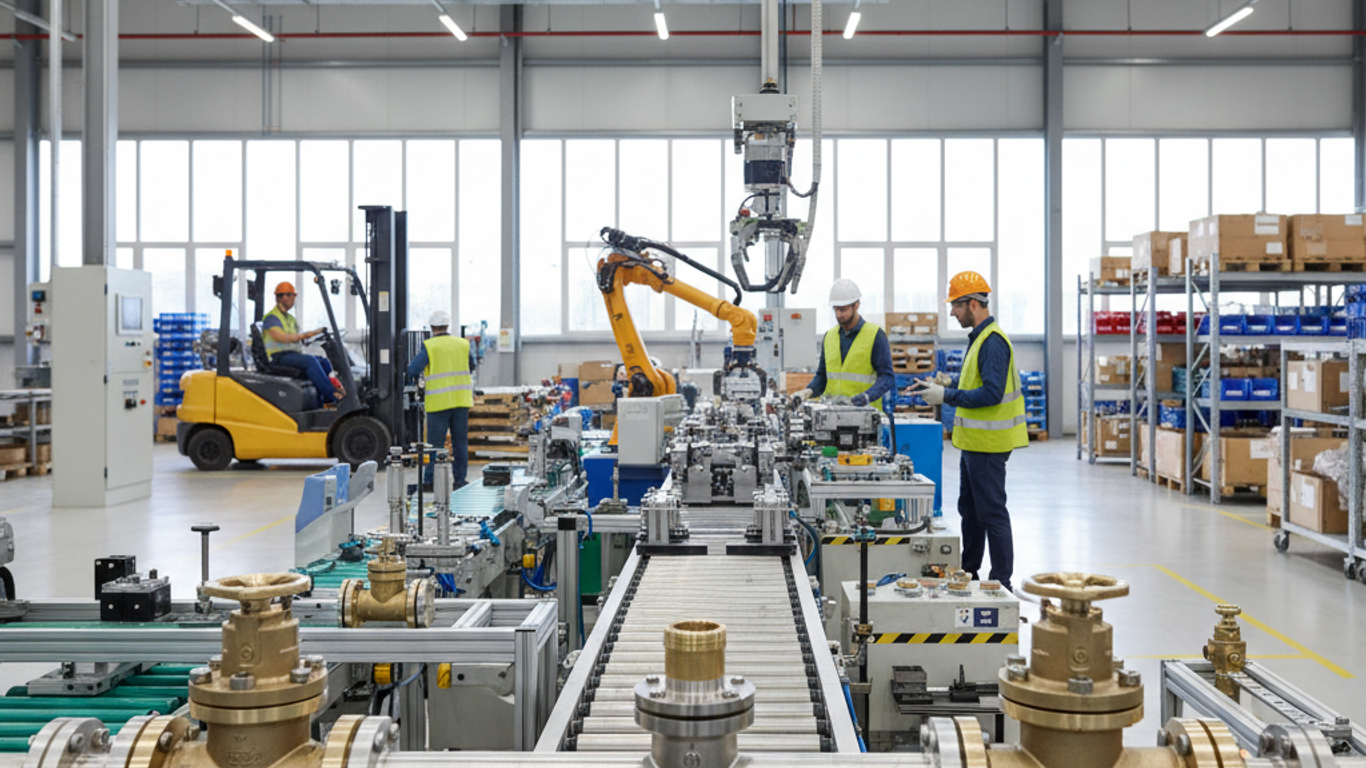

Les différents types de robinetterie et raccords fluides
Robinetterie industrielle : types et applications principales
Vannes et soupapes
Les vannes constituent la famille la plus large de la robinetterie industrielle. On distingue les vannes d’arrêt (ou vannes d’isolement), qui permettent d’interrompre totalement le flux, et les vannes de régulation, qui modulent le débit en continu. Parmi les vannes d’arrêt, les vannes à opercule (ou vannes à soupape), les vannes à boisseau sphérique et les vannes papillon sont les plus répandues dans les environnements industriels.
Les soupapes de sécurité et de décharge constituent une catégorie à part : leur rôle est de protéger l’installation contre les surpressions accidentelles. Elles s’ouvrent automatiquement lorsque la pression dépasse un seuil préréglé, et se referment une fois la surpression dissipée. Ces dispositifs sont obligatoires sur la plupart des équipements sous pression soumis à la directive PED.
Robinets à boisseau sphérique vs robinets papillon
Le robinet à boisseau sphérique (ou vanne à boule) offre une étanchéité parfaite en position fermée grâce à un boisseau sphérique percé en son centre. Son ouverture et sa fermeture sont rapides (un quart de tour), ce qui le rend idéal pour les applications nécessitant un arrêt d’urgence ou une manœuvre fréquente. En acier inoxydable 316L avec sièges en PEEK ou en PTFE, il convient parfaitement aux fluides corrosifs et aux températures élevées (jusqu’à 250°C selon la configuration).
Le robinet papillon, quant à lui, est caractérisé par un disque central qui pivote autour d’un axe. Compact, léger et économique, il est particulièrement adapté aux grands diamètres (DN 50 à DN 1200) et aux fluides peu agressifs. Sa perte de charge en position ouverte est faible, mais son étanchéité est inférieure à celle d’une vanne à boule pour les applications haute pression. Pour les fluides agressifs ou chargés, on préférera des versions à corps en inox ou en fonte revêtue avec joints en EPDM ou en PTFE.
Raccords fluides : classification et usages
Raccords filetés, à compression, et à brides
Les raccords filetés (NPT, BSP, Gaz cylindrique) sont les plus répandus dans les installations de taille moyenne. Ils permettent une connexion rapide sans outillage spécialisé, mais nécessitent l’application d’un agent d’étanchéité — ruban PTFE, filasse ou mastic — pour garantir l’absence de fuite. Un ruban d’étanchéité pour raccords de qualité professionnelle, spécifiquement dimensionné pour les filetages industriels, est indispensable pour éviter les infiltrations progressives.
Les raccords à compression sont préférés pour les tubes en cuivre, inox ou polyéthylène dans des applications de fluides neutres (eau, air comprimé). Leur principe repose sur la déformation d’une bague d’olive qui assure l’étanchéité par serrage mécanique. Ils offrent l’avantage d’être démontables et remontables plusieurs fois sans perte d’étanchéité, ce qui facilite les interventions de maintenance.
Les raccords à brides (PN16, PN40, PN100, ANSI 150/300/600) sont systématiquement utilisés pour les grands diamètres et les hautes pressions. Leur résistance mécanique, combinée à la possibilité de choisir le matériau du joint (spiralé, graphite, PTFE encapsulé), en fait la solution de référence pour les lignes de process critiques. Le démontage est aisé, ce qui facilite l’accès aux équipements en aval pour inspection ou remplacement.
Matériaux des raccords : acier inoxydable, plastiques, laiton, fonte
Le choix du matériau est déterminant pour la durabilité et la sécurité du raccord. L’acier inoxydable 316L (ou 1.4404) est le matériau de référence pour les applications chimiques et alimentaires : il résiste à la corrosion par les chlorures, est compatible avec une large gamme de produits et supporte des températures de -196°C à +300°C. Le 304 (ou 1.4301) est moins onéreux mais moins résistant aux environnements chlorés.
Le laiton reste largement utilisé pour les applications eau, air et gaz à des pressions modérées, en raison de son faible coût et de sa bonne usinabilité. Attention : il n’est pas adapté aux fluides acides, aux ammoniaques ou aux produits dézincifiants. Pour ces cas, le bronze ou l’inox s’impose.
Les matériaux plastiques — PVC, PVDF, PP, CPVC — offrent une excellente résistance chimique à des coûts souvent inférieurs à l’inox. Le PVDF est particulièrement apprécié dans l’industrie chimique et pharmaceutique pour sa résistance aux solvants, acides et bases. Ces matériaux sont cependant limités en pression (généralement sous 10-16 bar) et en température (jusqu’à 120°C pour le PVDF).
| Matériau | Pression max. | Température max. | Résistance chimique | Applications typiques |
|---|---|---|---|---|
| Inox 316L | 400+ bar | -196°C à +300°C | Excellente (acides, chlorures) | Chimie, alimentaire, pharma |
| Laiton | 40 bar | -20°C à +180°C | Bonne (eau, air, gaz neutres) | Bâtiment, eau, air comprimé |
| PVDF | 16 bar | -40°C à +120°C | Très bonne (solvants, acides) | Chimie, pharma, semi-conducteurs |
| Fonte GS | 100 bar | -10°C à +300°C | Correcte (eau, vapeur, huile) | Eau, vapeur, hydrocarbures |
| Hastelloy C-276 | 400+ bar | jusqu’à +1000°C | Exceptionnelle (acides oxydants) | Chimie de spécialité, offshore |
Sélection et dimensionnement
Comment choisir les raccords fluides et robinetterie adaptés ?
Les critères de sélection selon vos besoins
Conditions de pression et de température
La pression de service est le premier critère de sélection d’une vanne ou d’un raccord. On distingue la pression nominale (PN, exprimée en bar) et la classe de pression (ANSI 150, 300, 600, 900, 1500, 2500 dans les standards américains). La pression nominale d’un composant doit systématiquement être supérieure à la pression maximale admissible (PMA) du circuit, avec un coefficient de sécurité approprié. Pour les applications dépassant 60 bar, les composants doivent obligatoirement être certifiés selon la directive PED (2014/68/UE), qui impose des tests et une documentation spécifique.
La température est tout aussi critique, car elle affecte à la fois les propriétés mécaniques des matériaux et la performance des joints d’étanchéité. À haute température, un joint PTFE peut se déformer (« fluage »), compromettant l’étanchéité. Pour les applications vapeur haute pression (>200°C), des joints spiralés métal/graphite flexible sont systématiquement préférés. À très basse température (cryogénie), des aciers austénitiques et des élastomères spéciaux sont requis.
Compatibilité avec les fluides transportés
La compatibilité chimique est un critère non négociable. Un mauvais choix peut entraîner la corrosion rapide du composant, la contamination du fluide, ou une défaillance catastrophique. Pour chaque fluide, il convient de consulter les tableaux de compatibilité chimique des matériaux — en vérifiant simultanément le corps de vanne, les joints d’étanchéité, la garniture de presse-étoupe et les fixations. Des guides spécialisés, comme celui de Factorymat sur comment choisir la robinetterie adaptée à vos fluides industriels spécifiques, permettent de structurer cette démarche.
Pour les fluides gazeux sous haute pression, la problématique des émissions fugitives est centrale. Les garnitures de presse-étoupe doivent satisfaire aux exigences TA-Luft (réglementation allemande de référence) et ISO 15848-1, qui fixent des limites très strictes de fuite à travers la tige de vanne. Les vannes de régulation dédiées aux gaz sous haute pression intègrent des garnitures multi-couches en graphite flexible ou en PTFE expansé pour garantir ces performances.
Erreurs à éviter lors du choix des composants
Plusieurs erreurs récurrentes sont observées lors de la sélection des composants de robinetterie. La première est le sous-dimensionnement en pression : choisir un composant à la limite de sa plage de fonctionnement, sans marge de sécurité, expose l’installation aux risques de défaillance prématurée. La directive PED impose un coefficient de sécurité minimal qui doit être rigoureusement respecté.
La deuxième erreur courante est l’incompatibilité des matériaux de joint avec le fluide. On observe régulièrement des garnitures NBR (Nitrile) utilisées avec des solvants aromatiques ou des huiles ester, entraînant un gonflement rapide et une perte totale d’étanchéité. Pour chaque application, il est indispensable de valider séparément la compatibilité du matériau de joint. Notre guide sur les 7 erreurs courantes à éviter lors de l’installation de vos raccords fluides détaille ces points critiques.
- ✗Choisir un raccord fileté là où une bride est requise (grand diamètre, haute pression)
- ✗Négliger la dilatation thermique différentielle entre le raccord et la tuyauterie
- ✗Oublier de vérifier la compatibilité galvanique entre les métaux (ex. : couplage acier/laiton en environnement humide)
- ✗Utiliser une vanne à passage réduit là où une vanne à passage intégral est nécessaire pour limiter les pertes de charge
- ✗Ignorer les effets de coup de bélier dans le dimensionnement des raccords et supports de tuyauteries
Conseils pour une installation optimale
Une installation optimale commence par une étude hydraulique rigoureuse. Le calcul du coefficient Kv (capacité de débit) des vannes de régulation est fondamental pour garantir le débit requis tout en minimisant les pertes de charge. Le Kv se définit comme le débit d’eau en m³/h qui traverse la vanne avec une perte de charge de 1 bar. Pour une vanne bien dimensionnée, la perte de charge à débit nominal ne doit représenter qu’une fraction acceptable de la pression disponible dans le circuit.
Le choix de la position des organes de robinetterie dans le circuit est également crucial. Les vannes d’arrêt doivent être accessibles pour les interventions de maintenance. Les clapets anti-retour doivent être positionnés en tenant compte des différences de pression statique. Les vannes de régulation nécessitent souvent des longueurs droites de tuyauterie amont et aval pour éviter les perturbations d’écoulement qui fausseraient leur comportement.
Nos produits
Robinetterie, Raccords & Fluides : trouvez le bon équipement
Nos produits Factorymat
Robinetterie, Raccords & Fluides
Mise en œuvre et entretien

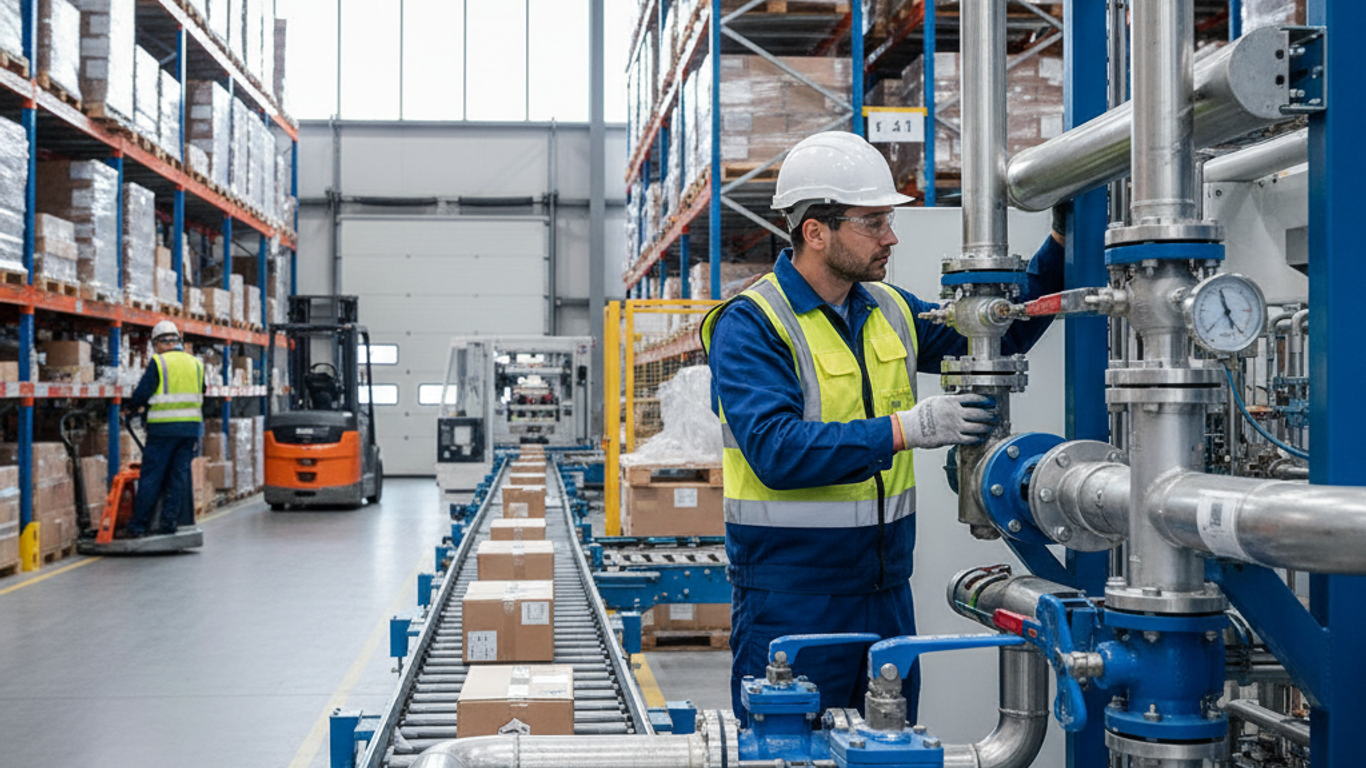

Installation et maintenance des systèmes de robinetterie
Étapes clés pour une installation réussie
Une installation réussie commence par la vérification de la conformité des composants reçus avec les spécifications du dossier technique : référence, matériau, pression nominale, sens d’écoulement. Tout composant non conforme doit être mis en quarantaine avant toute pose. Cette étape est souvent négligée dans la précipitation des chantiers, mais elle est indispensable pour garantir la traçabilité exigée par les réglementations applicables.
Le serrage des raccords filetés et des boulonneries de brides doit être réalisé selon les couples de serrage définis par les fabricants et les normes applicables (EN 1514 pour les joints de brides, par exemple). Un sous-serrage entraîne une fuite immédiate ou différée ; un sur-serrage peut déformer le joint ou endommager le corps de vanne. Pour les assemblages boulonnés critiques, un serrage croisé progressif en plusieurs passes est obligatoire.
Une bonne organisation de l’atelier de maintenance contribue directement à la qualité des interventions sur la robinetterie. Des établis adaptés, des armoires de rangement clairement identifiées, et des zones de travail dédiées permettent d’éviter les erreurs de montage et de garantir la traçabilité des pièces posées.
Protocole de maintenance préventive et corrective
La maintenance préventive de la robinetterie repose sur un programme d’inspection périodique défini en fonction de la criticité des équipements. Pour les vannes classées en catégorie PED III ou IV, des inspections annuelles par un organisme notifié peuvent être requises. Pour les équipements moins critiques, un programme interne basé sur le retour d’expérience suffit. Les points de contrôle prioritaires sont : l’état des garnitures de presse-étoupe, l’étanchéité des sièges, la facilité de manœuvre des organes mobiles, et l’état des actionneurs.
Le stockage et rangement des pièces de raccorderie de rechange est un enjeu logistique souvent sous-estimé. Un stock tampon bien organisé — avec des stockage et rangement des pièces de raccorderie clairement étiquetés par référence, matériau et pression nominale — permet de réduire drastiquement le temps d’arrêt en cas d’intervention d’urgence.
La maintenance corrective doit suivre un processus formalisé : identification précise de la défaillance, analyse des causes racines, sélection du composant de remplacement conforme, intervention en mode sécurisé (consignation/déconsignation du circuit), remontage selon les procédures, test d’étanchéité, remise en service. Ce processus, bien documenté, permet d’alimenter le retour d’expérience et d’affiner le programme de maintenance préventive.
Diagnostic des fuites et résolution rapide
Le diagnostic des fuites sur un système de robinetterie peut s’appuyer sur plusieurs méthodes complémentaires. La détection visuelle (traces d’humidité, dépôts blanchâtres sur les raccords, oxydation localisée) est la plus simple et la plus rapide. Pour les fuites invisibles sur les gaz, la détection au liquide bulleur ou au détecteur électronique est indispensable. Pour les circuits à haute pression, des méthodes non destructives comme l’émission acoustique ou la thermographie infrarouge permettent de localiser des micro-fuites sans démontage.
En cas de fuite avérée, notre guide sur comment détecter et résoudre les problèmes de pression dans vos raccords fluides fournit une méthodologie complète pour identifier l’origine et mettre en œuvre la correction appropriée. Il est indispensable de disposer à proximité des installations de absorbants industriels en cas de fuite de fluide — kit absorbant universel, barrages anti-pollution — afin de confiner rapidement tout déversement accidentel avant intervention.
La mise en place de bacs de rétention sous les équipements de robinetterie critiques constitue également une mesure préventive réglementaire dans de nombreux contextes industriels. Choisir un bac de rétention adapté à vos installations — en termes de capacité, de matériau et de résistance chimique — est une obligation légale pour tout stockage ou transit de produits dangereux.
Réglementation et conformité
Les normes et réglementations autour des raccords fluides
Principales normes européennes et internationales
Le cadre normatif de la robinetterie industrielle est structuré autour de plusieurs référentiels complémentaires. Au niveau européen, la directive 2014/68/UE sur les équipements sous pression (dite directive PED) est le texte fondateur. Elle classe les équipements en quatre catégories (I à IV) selon le produit « pression × volume » ou « pression × DN », et impose des procédures d’évaluation de conformité croissantes. Les raccords, tuyauteries et vannes entrant dans le champ d’application de la PED doivent porter le marquage CE et être accompagnés d’une déclaration de conformité.
Au niveau international, les normes ISO et EN définissent les caractéristiques techniques des composants : EN 12516 pour la résistance des corps de vanne, EN 12266 pour les essais de résistance et d’étanchéité, ISO 5208 pour les essais de fuite sur les vannes industrielles. Ces normes fixent notamment les classes d’étanchéité (A à G, du plus étanche au moins étanche) qui permettent de qualifier précisément le niveau de performance d’une vanne.
Pour les applications en zone ATEX (atmosphères explosives), la directive 2014/34/UE s’applique en complément de la PED. Les vannes et raccords utilisés dans ces zones doivent être certifiés ATEX par un organisme notifié, avec un marquage spécifique indiquant le groupe, la catégorie et la zone d’utilisation.
Certifications obligatoires pour les composants industriels
Au-delà du marquage CE/PED, plusieurs certifications spécifiques peuvent être requises selon le secteur d’activité. Dans l’industrie alimentaire et pharmaceutique, la conformité aux réglementations FDA (Food and Drug Administration, USA) et EHEDG (European Hygienic Engineering & Design Group) est souvent exigée. Elle impose notamment des surfaces intérieures polies électrolytiquement, des raccords tri-clamp de type sanitaire, et des matériaux dont la liste positive a été validée.
Dans le secteur pétrolier et gazier, les normes API (American Petroleum Institute) — notamment API 600, API 602, API
608 — définissent des critères stricts en matière de matériaux, de tests de pression et d’étanchéité. Ces normes sont incontournables pour tout raccord destiné à transporter des hydrocarbures, des gaz sous pression ou des fluides corrosifs dans des environnements offshore ou onshore à risques. La certification ATEX (ATmosphères EXplosibles) est également obligatoire pour tout équipement opérant en zone potentiellement explosive, imposant des matériaux antistatiques et des conceptions limitant les sources d’ignition. Enfin, la norme ISO 9001 garantit la qualité du processus de fabrication dans son ensemble, assurant la traçabilité et la reproductibilité de chaque composant produit.
